Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-1SB0 1 pc(s)

Un module de relais de surcharge Siemens SIRIUS avec bouton de réinitialisation et de test. Les connexions et les réglages sont visibles sur la face avant.

Un armoire électrique ouverte montre différents composants électroniques et câblages utilisés pour des applications de contrôle industriel.

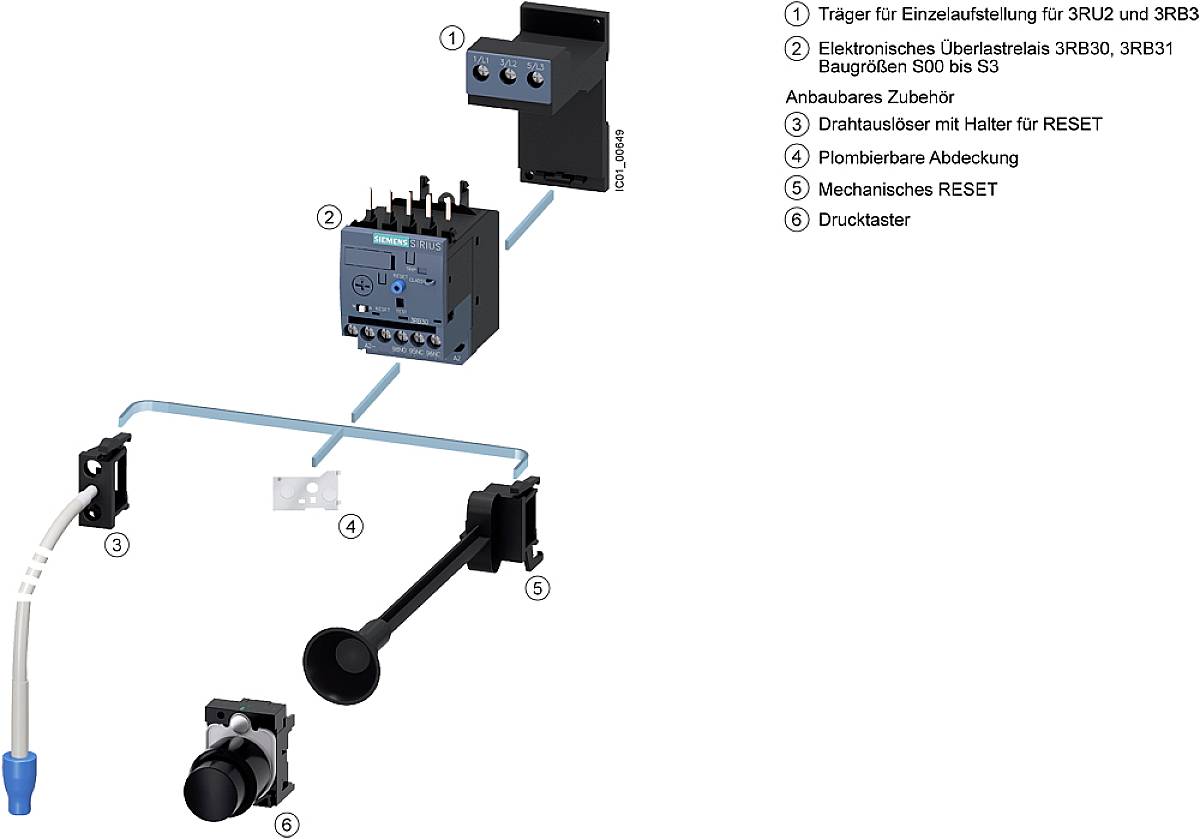

Le diagramme montre un déclencheur électronique de surintensité avec accessoires, y compris un bouton-poussoir, un mécanisme de réarmement et un capot de protection.

Le diagramme montre le module de sécurité avec des touches TEST et RESET ; Connexions : 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

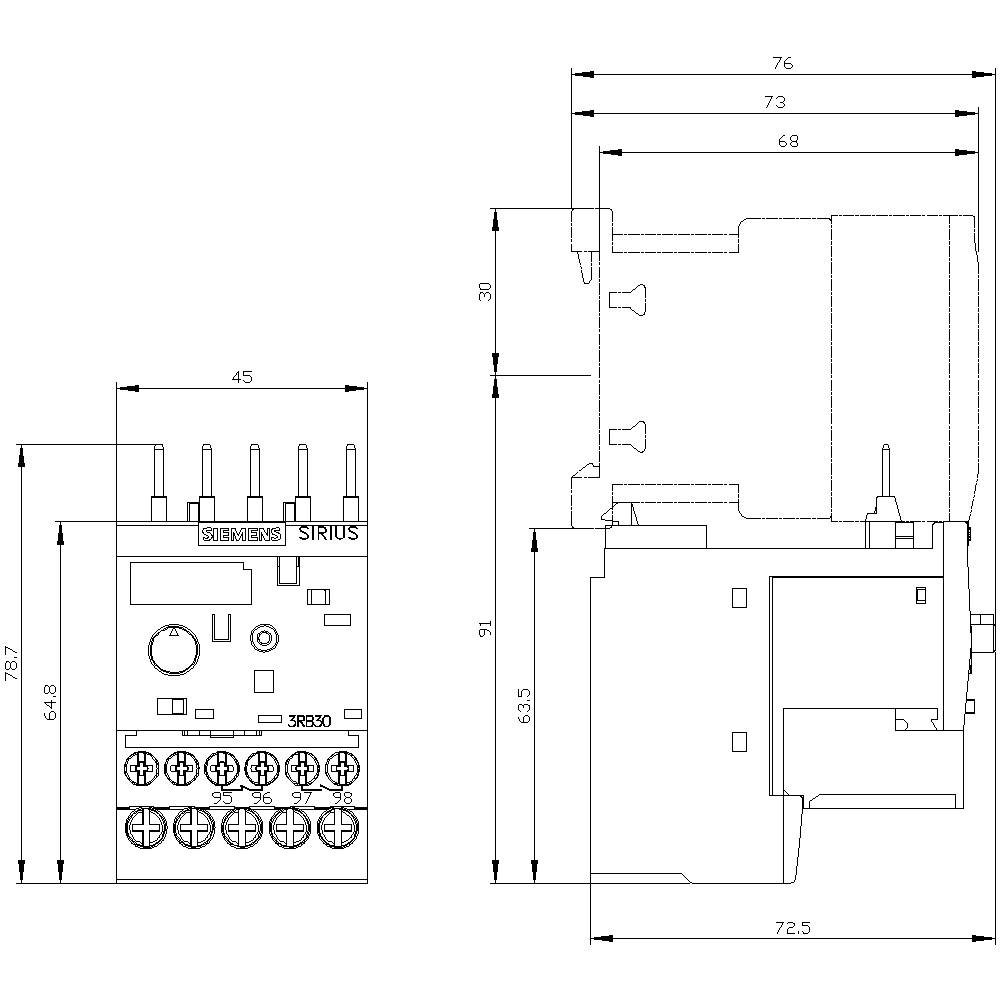

Dessin technique d'un appareil électrique avec des côtes en millimètres, présentant les vues de face et de profil avec des détails structurels.

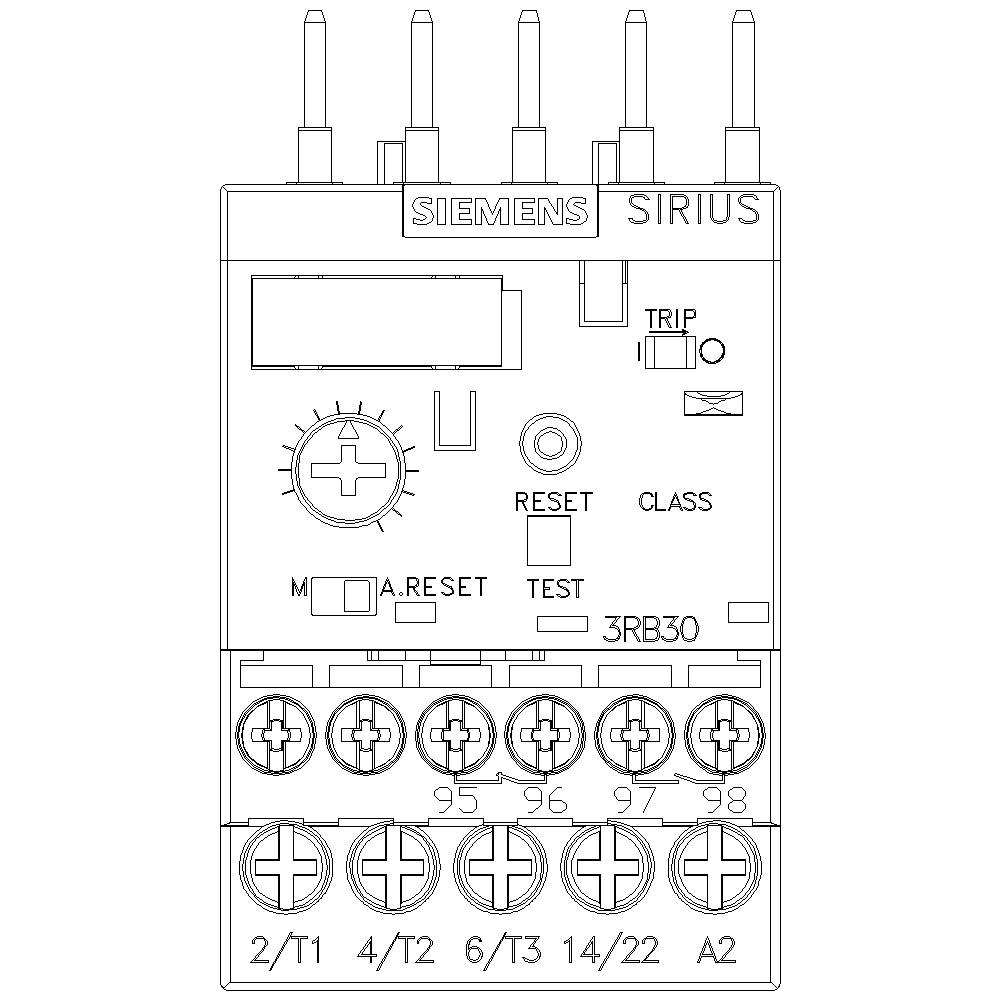

'Relais de protection moteur SIRIUS avec bornes et étiquettes pour des fonctions telles que Réinitialisation, Déclenchement et Test. Série 3RB30 de Siemens.'

1/6

Photo non contractuelle

Type de produit

Relais de surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3016-1SB0

Dimensions

S00

Tension de fonctionnement

690 V/AC

Fiche technique (PDF)

2 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (124,99 € / unité(s))

€

Plus que 2 pièce(s) en stock !

Signaler un incident juridique

Caractéristiques techniques

Type de fixation : montage du contacteur
Protection contre les chocs électriques : protection contre les doigts
Nombre de pôles : 3
Classe de déclenchement : CLASSE 10E

Type de produit: Relais de surcharge

Type: 3RB3016-1SB0

Dimensions: S00

Tension de fonctionnement: 690 V/AC

Type de contact: 1 NO (T)
1 NF (R)

Connexion: raccord à vis

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 79 mm

Dim.: (L x l x H) 73 x 45 x 79 mm

Contenu: 1 pc(s)

AWG max.: 12

AWG min.: 20

Courant nominal: 12 A

Longueur: 73 mm

Section de câble flexible (min.): 0.5 mm²

Section min. de câble rigide: 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

Variantes(Les prix s'entendent HT hors frais de port)

Type de produit

Convertisseur de courant Siemens 3RB2956-2TG2 1 pc(s)

Code produit :1702657

Livraison avant le mer. 3 juin

Conrad Electronic

Élément d'alimentation en courant

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

607,50 €^*

Câble de raccordement Siemens 3RB2987-2B 1 pc(s)

Code produit :1702658

Livraison avant le lun. 1 juin

Conrad Electronic

Câble de connexion

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

24,16 €^*

Déclencheur à câble pour réinitialisation Siemens 3RB3980-0C 1 pc(s)

Code produit :1704705

Livraison avant le mer. 8 juillet

Conrad Electronic

Déclencheur

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

63,33 €^*

Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-1FC2 1 pc(s)

Code produit :1741866

Livraison avant le lun. 1 juin

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

249,17 €^*

Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-1FW2 1 pc(s)

Code produit :1741867

Livraison avant le lun. 1 juin

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

229,17 €^*

Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-1FX2 1 pc(s)

Code produit :1741868

Livraison avant le lun. 1 juin

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

229,17 €^*

Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB2056-2FC2 1 pc(s)

Code produit :1741869

Livraison avant le lun. 1 juin

Conrad Electronic

Relais de surcharge

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

262,50 €^*

Convertisseur de courant Siemens 3RB2906-2DG1 1 pc(s)

Code produit :1742025

Livraison avant le lun. 1 juin

Conrad Electronic

Élément d'alimentation en courant

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

262,50 €^*

Convertisseur de courant Siemens 3RB2906-2JG1 1 pc(s)

Code produit :1742026

Livraison avant le mer. 3 juin

Conrad Electronic

Élément d'alimentation en courant

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

279,17 €^*

Convertisseur de courant Siemens 3RB2956-2TH2 1 pc(s)

Code produit :1742032

Livraison avant le mer. 3 juin

Conrad Electronic

Élément d'alimentation en courant

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

645,83 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1430765 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-1SB0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1430765 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-1SB0 1 pc(s)

Description

Relais de surcharge 3...12 A électronique pour protection moteur taille S00, CLASS 10e circuit principal : circuit auxiliaire à vis : relais de surcharge électronique à réinitialisation manuelle automatique à vis SIRIUS 3RB3 pour la protection des consommateurs à courant de démarrage normal et lourd contre un échauffement irautorisé dû à une surcharge, un déséquilibre de phase ou une panne de phase.
Grâce à de grandes plages de réglage du courant et à différentes caractéristiques de déclenchement, les moteurs couvrent des séries entières en quelques types seulement. Avec leur faible puissance dissipée, ils sont particulièrement économes en énergie et contribuent à réduire le chauffage dans l'armoire électrique. Les homologations internationales (par ex. IEC et UL/CSA) et les applications dans des applications potentiellement explosives (ATEX) sont bien entendu.
Disponible avec différentes plages de réglage du déclencheur de surcharge et avec différentes classes de déclenchement. Ils sont disponibles avec raccord à vis ou à ressort pour une connexion rapide, sans entretien et sans secousses, ainsi que pour une installation individuelle.
Les accessoires s'adaptent à toutes les tailles S00 à S3.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
