Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-2PB0 1 pc(s)

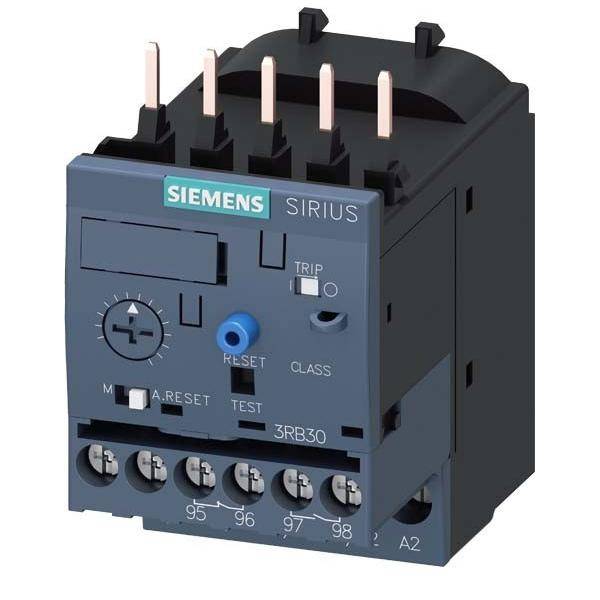

Un dispositif électrique de commutation portant l'inscription 'Siemens Sirius'. Il est doté de bornes de raccordement et d'une fonction de réinitialisation et de test.

Photo non contractuelle

Une armoire électrique ouverte avec plusieurs niveaux, remplie de composants électriques et de câbles utilisés pour des commandes industrielles.

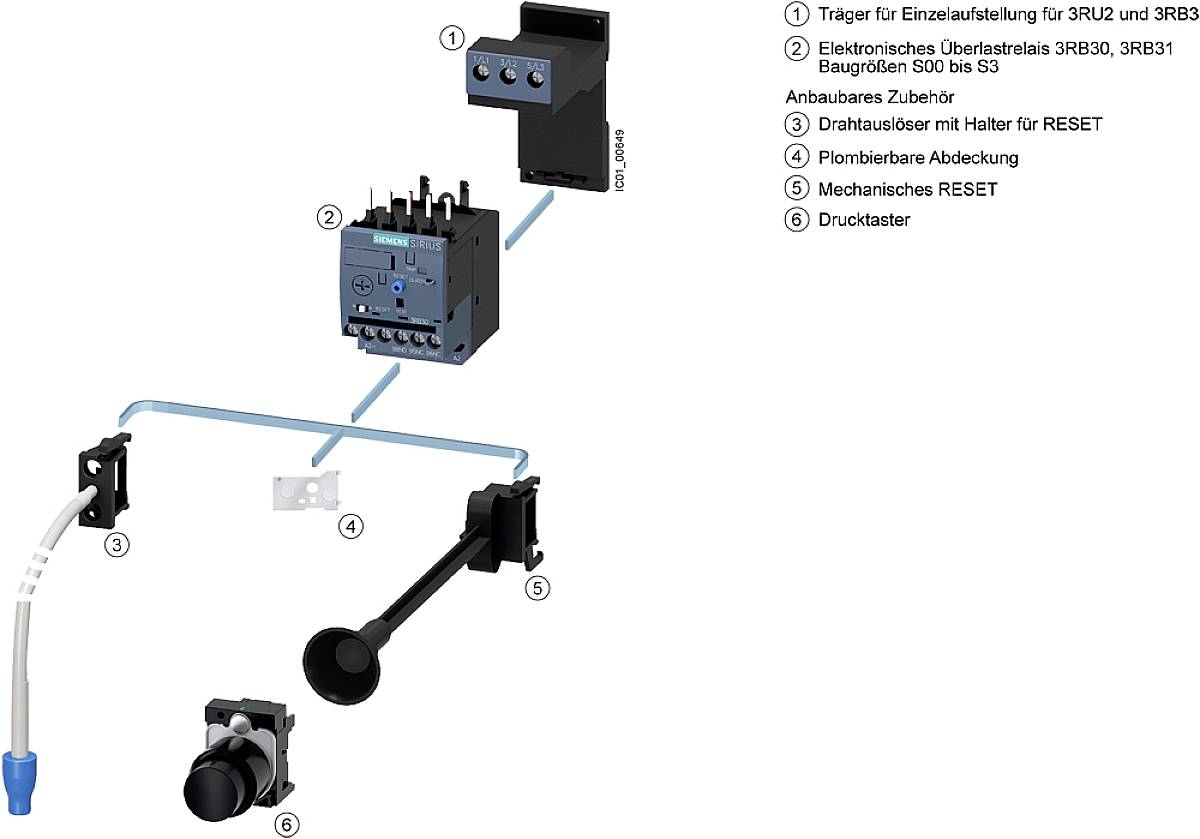

L'installation électrique présente des composants avec les catégories suivantes : support de montage individuel, relais de surcharge électrique, pièces accessoires.

Schéma de câblage d'un relais électrique avec bornes 2/T1, 4/T2, 6/T3, et contacts 95, 96, 97, 98. Touches 'TEST' et 'RESET' présentes.

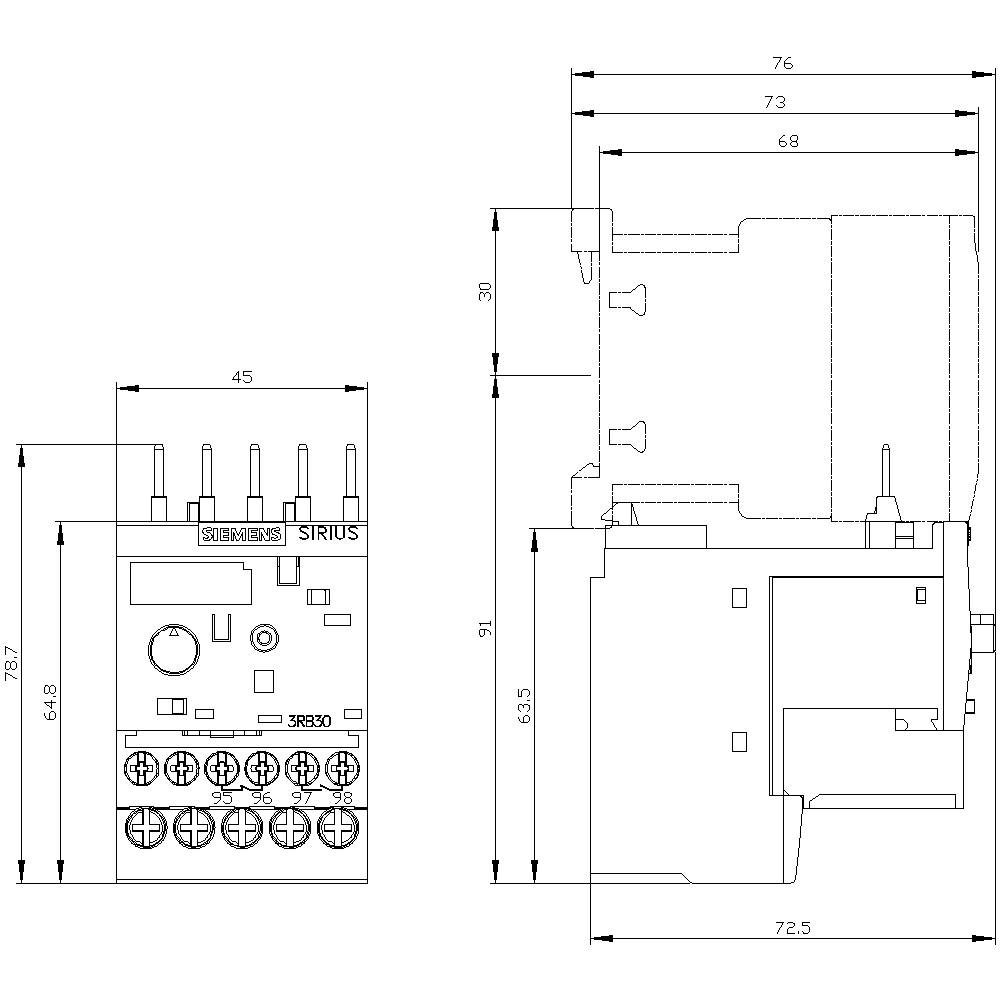

Dessin technique d'un appareil électrique avec des dimensions en millimètres, montrant les vues de face et de côté, avec différents raccordements.

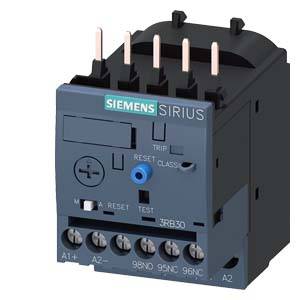

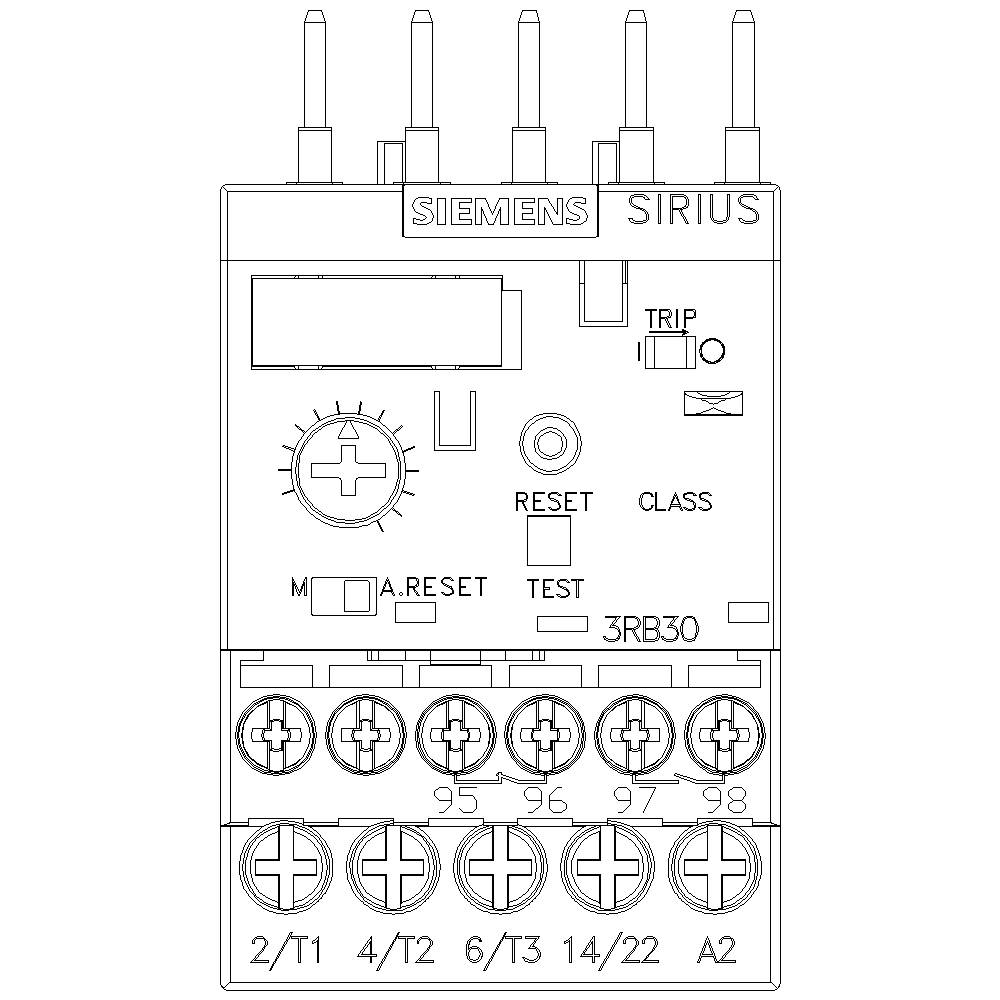

Un appareil de commutation électrique de type Siemens Sirius 3RB30 avec des éléments d'affichage et de commande pour le contrôle et la protection des moteurs.

1/6

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3016-2PB0

Dimensions

S00

Fiche technique (PDF)

Livraison avant le mar. 29 septembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (99,99 € / unité(s))

99,99 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Relais de surcharge

Type: 3RB3016-2PB0

Dimensions: S00

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V/AC

Plage de réglage du courant (min.): 1 A

Valeur du courant d'appel (max.): 4 A

Plage de réglage (courant): 1 - 4 A

Type de contact: 1 NO (T)
1 NF (R)

Connexion: raccord à vis

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 79 mm

Dim.: (L x l x H) 73 x 45 x 79 mm

Contenu: 1 pc(s)

AWG max.: 12

AWG min.: 20

Courant nominal: 4 A

Longueur: 73 mm

Section de câble flexible (min.): 0.5 mm²

Section min. de câble rigide: 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Screw connection

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 1742047 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-2PB0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1742047 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3016-2PB0 1 pc(s)

Description

Relais de surcharge 1...4 A pour protection des moteurs Taille S00, CLASS 20E Montage sur contacteur circuit principal : à vis Circuit auxiliaire : à vis Réarmement automatique/manuel
