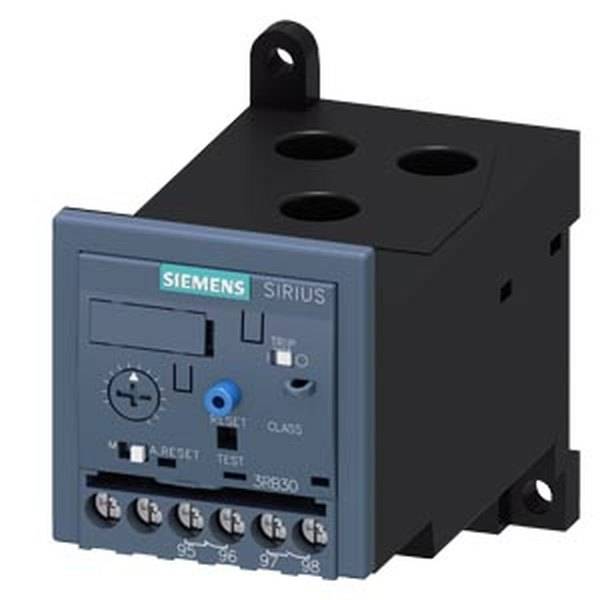

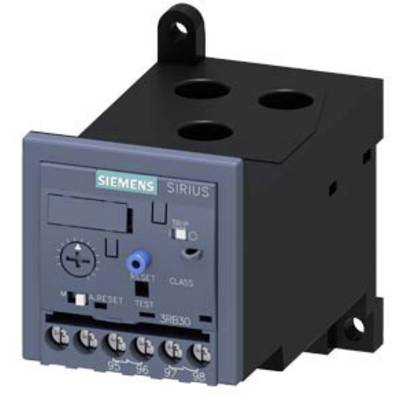

Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-1UW1 1 pc(s)

Photo non contractuelle

Un armoire électrique ouverte montre des composants électriques et des câblages installés de manière ordonnée pour des systèmes de contrôle industriels.

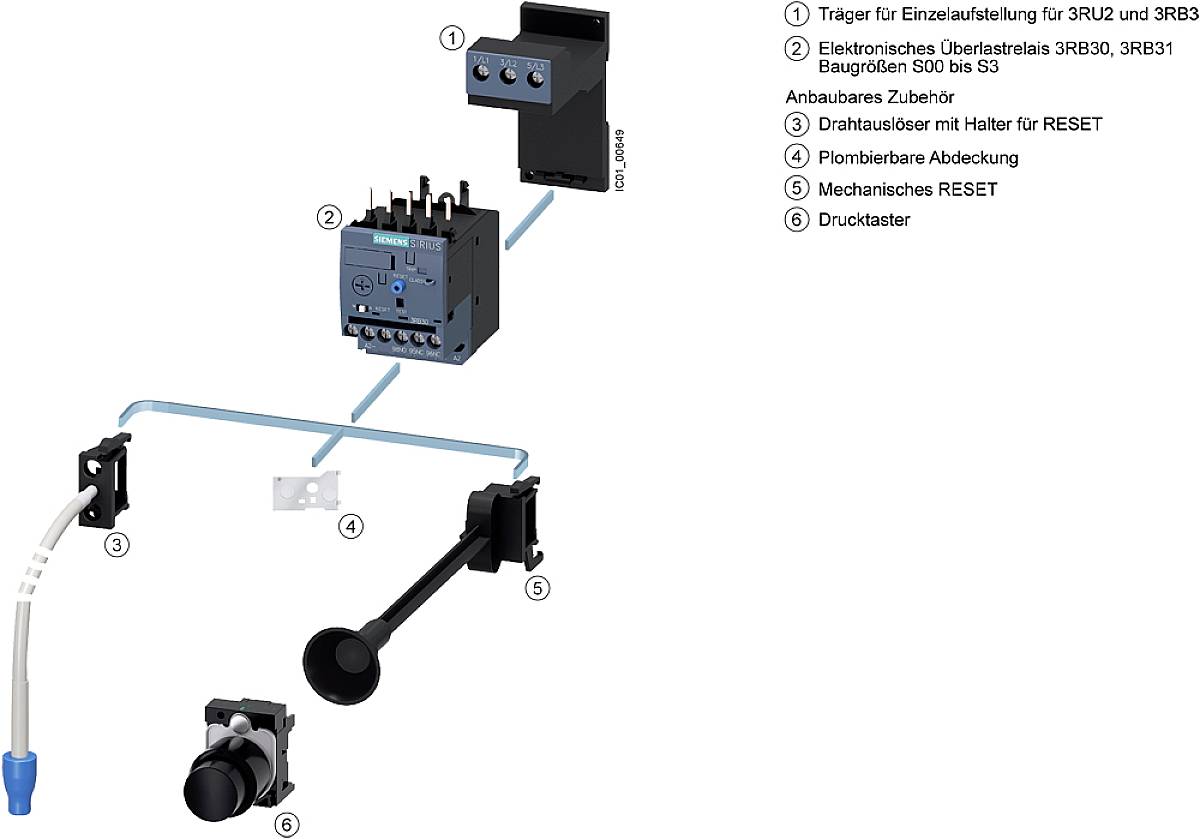

'Relais électronique de surcharge avec accessoires et détails de montage : support, déclencheur à fil, couvercle plombable, réinitialisation mécanique, bouton-poussoir.'

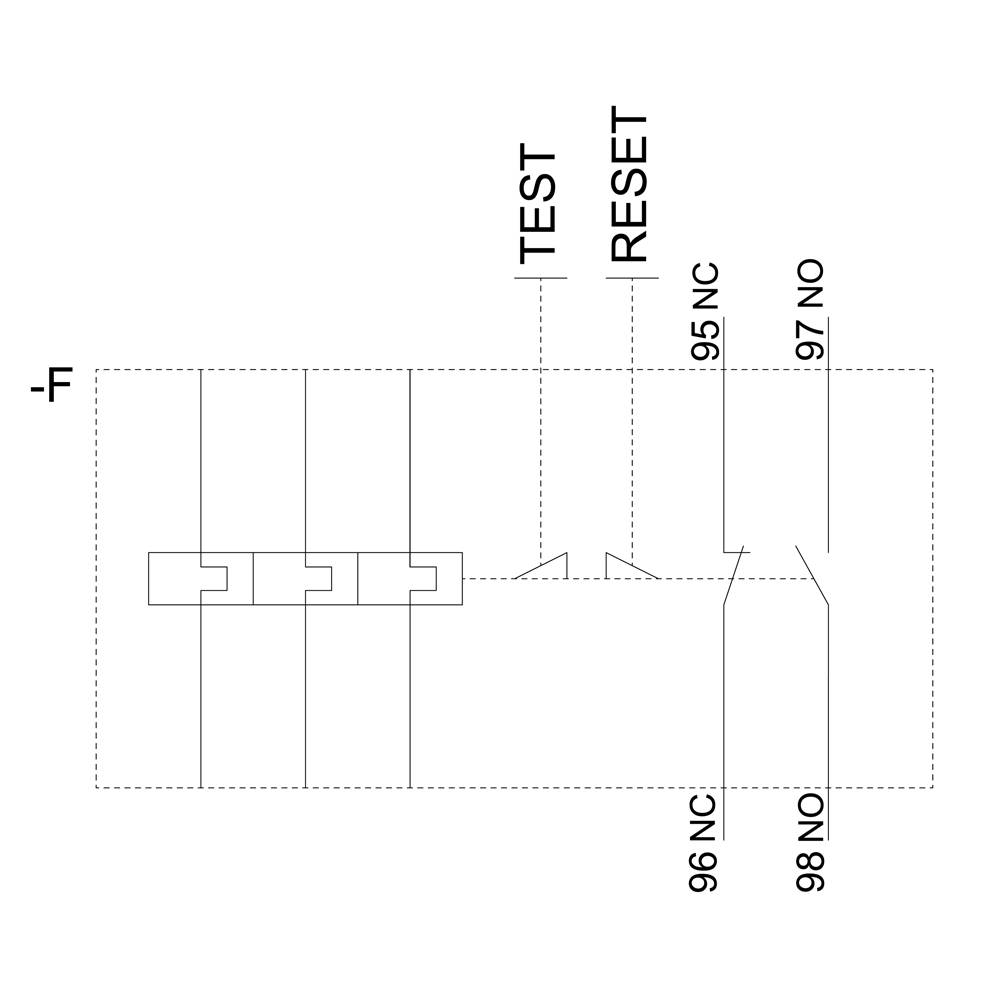

Dessin technique d'un schéma électrique avec les points principaux 'TEST', 'RESET', '95 NC', '96 NC', '97 NO', '98 NO' clairement identifiés.

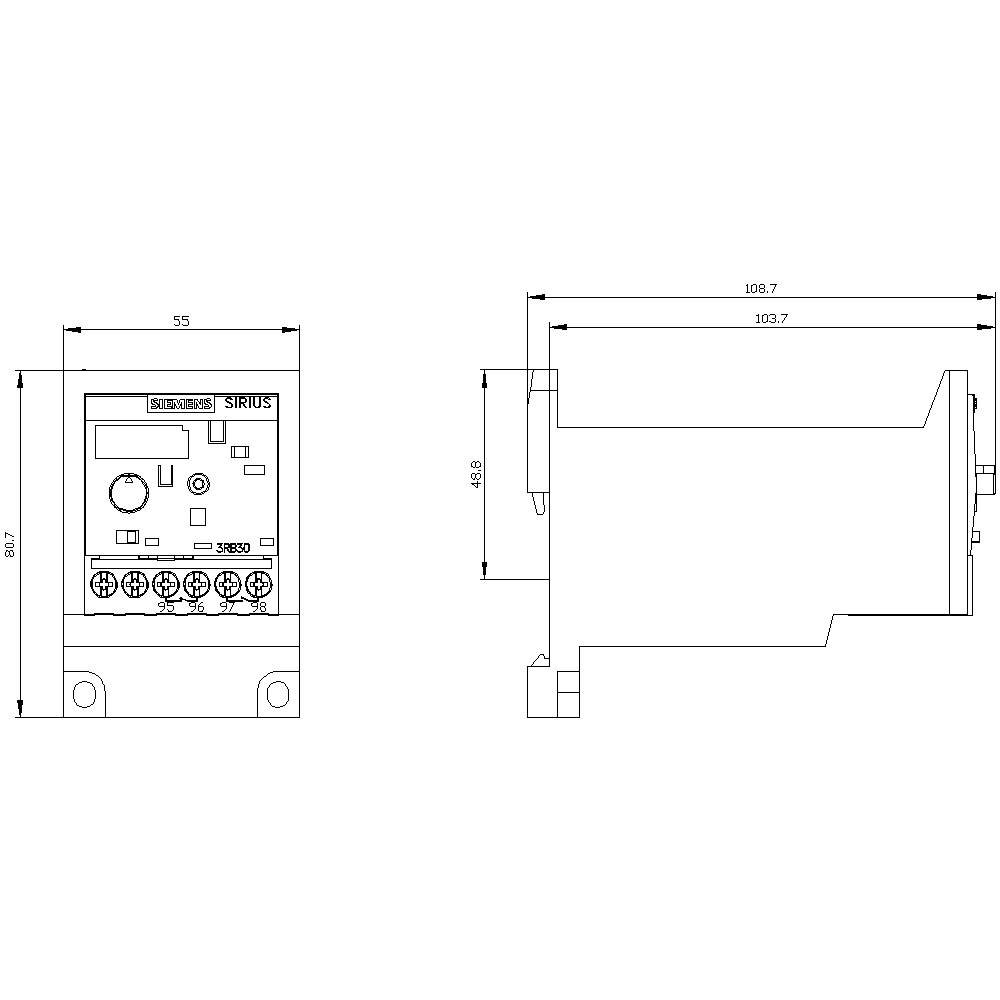

Dessin technique d'un relais de commande Siemens Sirius, vue de face et latérale avec dimensions en millimètres.

1/5

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3036-1UW1

Dimensions

Fiche technique (PDF)

Livraison avant le jeu. 24 septembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (149,99 € / unité(s))

149,99 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de surcharge 12,5...50 A pour protection des moteurs Taille S2

Nos services :

Caractéristiques techniques

Type de produit: Relais de surcharge

Type: 3RB3036-1UW1

Dimensions: S2

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V/AC

Plage de réglage du courant (min.): 12.5 A

Valeur du courant d'appel (max.): 50 A

Plage de réglage (courant): 12.5 - 50 A

Type de contact: 1 NO (T)
1 NF (R)

Connexion: transformateur à primaire traversant

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 55 mm

Hauteur: 81 mm

Dim.: (L x l x H) 109 x 55 x 81 mm

Contenu: 1 pc(s)

AWG max.: 14

AWG min.: 20

Courant nominal: 50 A

Longueur: 109 mm

Section min. de câble rigide: 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Through-feed current converter

Documents et téléchargements

Fiche technique

Fiche technique 1700044 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-1UW1 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1700044 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-1UW1 1 pc(s)

Description

Relais de surcharge 12,5...50 A pour protection des moteurs Taille S2, CLASSE 10E Installation séparée circuit principal : Transformateur à primaire traversant Circuit auxiliaire : à vis Réarmement automatique/manuel
