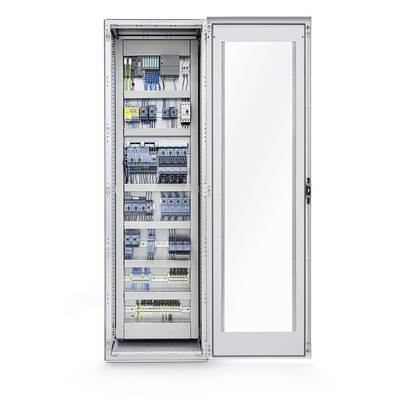

Exemple d'application
1/4
Exemple d'application
Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-1WB0 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais de surcharge
Type de contact
1 NO (T)
1 NF (R)
Type
3RB3036-1WB0

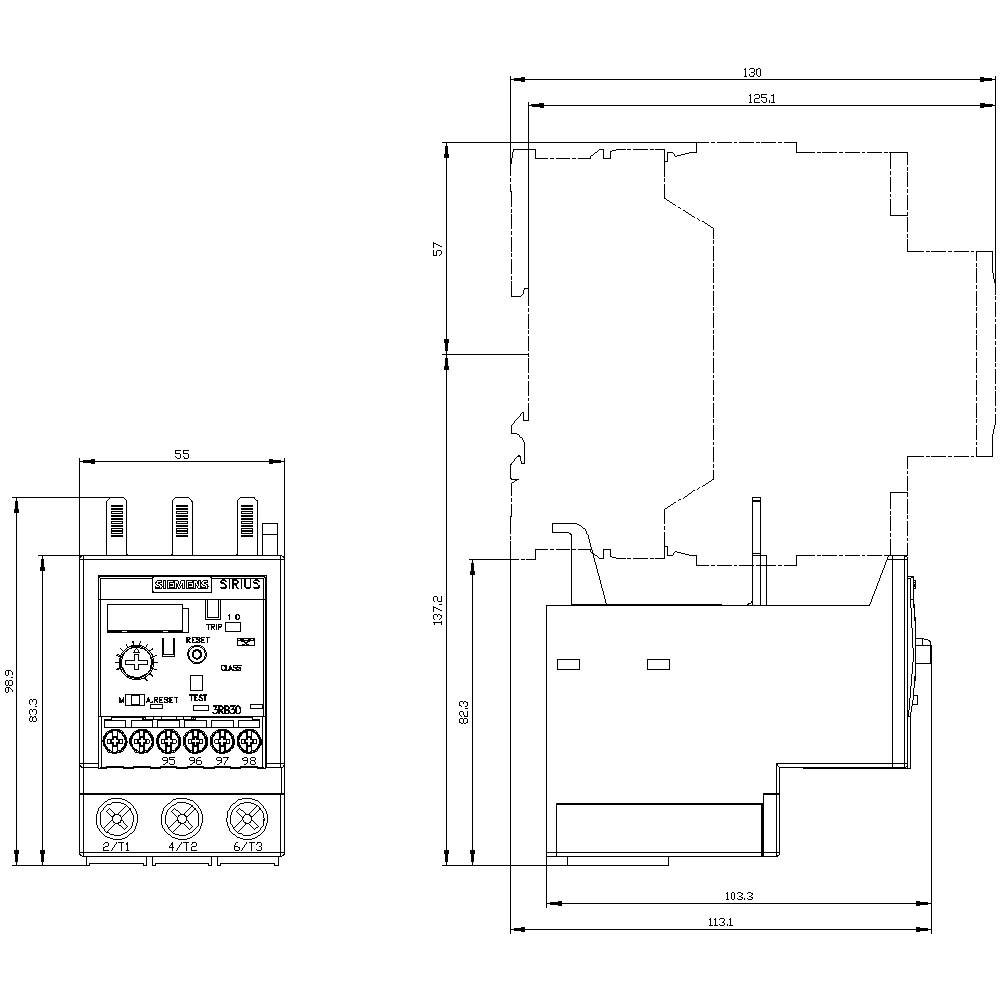

Dimensions
S2
Tension de fonctionnement
690 V/AC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
187,49 €
3
2% = 4,57 €
182,92 €
5
3% = 6,39 €
181,10 €
10
4% = 7,61 €
179,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (187,49 € / unité(s))
187,49 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de fixation : montage du contacteur
- Protection contre les chocs électriques : protection contre les doigts en cas de contact vertical de l'avant conformément à la norme IEC 60529
- Nombre de pôles : 3
- Classe de déclenchement : CLASSE 10E
- Type de produit
Relais de surcharge
- Type
3RB3036-1WB0
- Dimensions
S2
- Tension de fonctionnement
690 V/AC
- Type de contact
1 NO (T)
1 NF (R)
- Connexion
raccord à vis
IP20
- Température min.
-25 °C
- Température max.
+60 °C
- Largeur
55 mm
- Hauteur
99 mm
- Dim.
(L x l x H) 104 x 55 x 99 mm
- Contenu
1 pc(s)
- AWG max.
1
- AWG min.
18
- Courant nominal
80 A
- Longueur
104 mm
- Section de câble flexible (min.)
1 mm²
- Section min. de câble rigide
1 mm²
Separate positioning
1
1
0
CLASS 10
Screw connection
Documents et téléchargements
Fiche technique
Fiche technique 1430769 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-1WB0 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1430769 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3036-1WB0 1 pc(s)
Description
Relais de surcharge 20...80 A électronique pour protection moteur taille S2, CLASS 10e circuit principal : circuit auxiliaire à vis : RESET manuel automatique à vis relais de surcharge électronique SIRIUS 3RB3 pour la protection des consommateurs à courant de démarrage normal et lourd contre un échauffement irautorisé dû à une surcharge, un déséquilibre de phase ou une panne de phase.
Grâce à de grandes plages de réglage du courant et à différentes caractéristiques de déclenchement, les moteurs couvrent des séries entières en quelques types seulement. Avec leur faible puissance dissipée, ils sont particulièrement économes en énergie et contribuent à réduire le chauffage dans l'armoire électrique. Les homologations internationales (par ex. IEC et UL/CSA) et les applications dans des applications potentiellement explosives (ATEX) sont bien entendu.
Disponible avec différentes plages de réglage du déclencheur de surcharge et avec différentes classes de déclenchement. Ils sont disponibles avec raccord à vis ou à ressort pour une connexion rapide, sans entretien et sans secousses, ainsi que pour une installation individuelle.

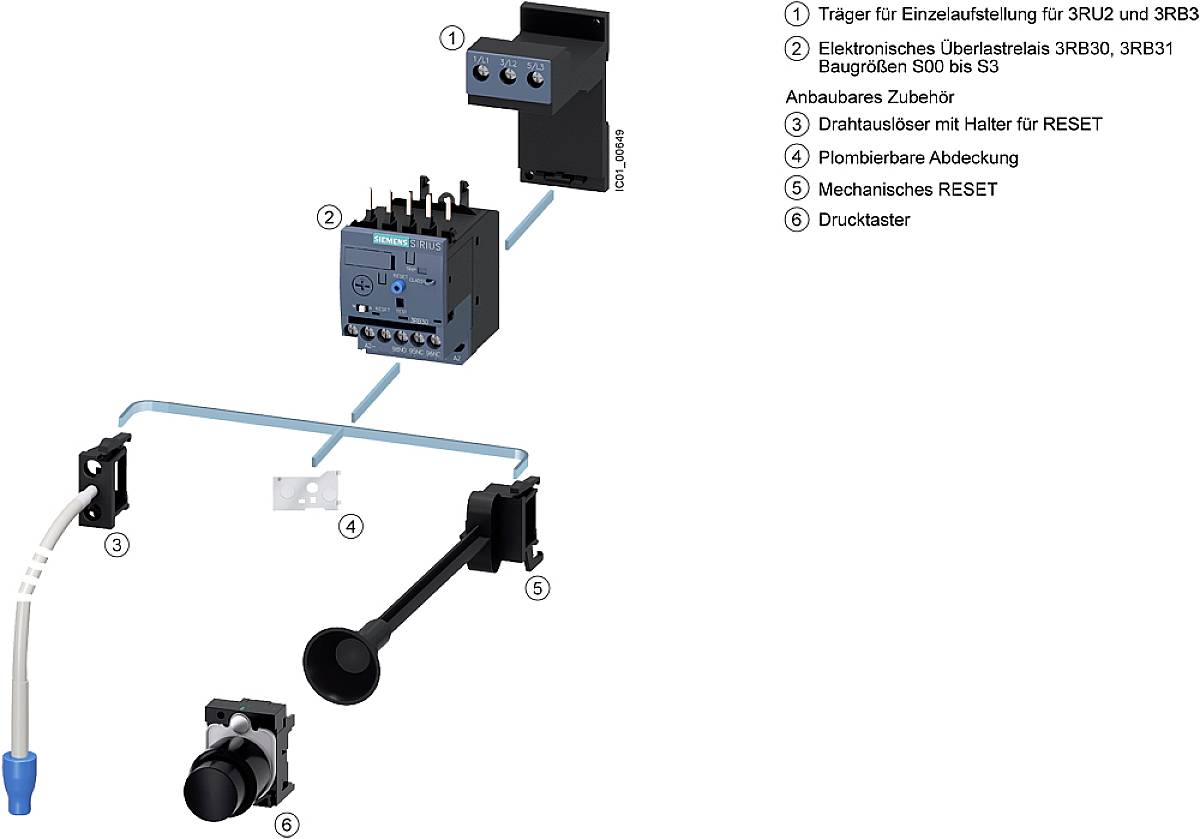

Les accessoires s'adaptent à toutes les tailles S00 à S3.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.
Ce texte a été traduit par une machine.
Grâce à de grandes plages de réglage du courant et à différentes caractéristiques de déclenchement, les moteurs couvrent des séries entières en quelques types seulement. Avec leur faible puissance dissipée, ils sont particulièrement économes en énergie et contribuent à réduire le chauffage dans l'armoire électrique. Les homologations internationales (par ex. IEC et UL/CSA) et les applications dans des applications potentiellement explosives (ATEX) sont bien entendu.
Disponible avec différentes plages de réglage du déclencheur de surcharge et avec différentes classes de déclenchement. Ils sont disponibles avec raccord à vis ou à ressort pour une connexion rapide, sans entretien et sans secousses, ainsi que pour une installation individuelle.
Les accessoires s'adaptent à toutes les tailles S00 à S3.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.
Ce texte a été traduit par une machine.
