Relais de surcharge Siemens 3RU2136-4DB0 1 pc(s) Piece

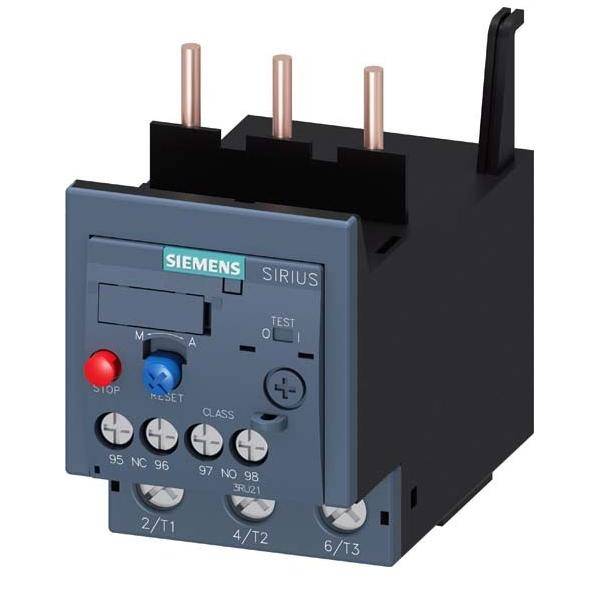

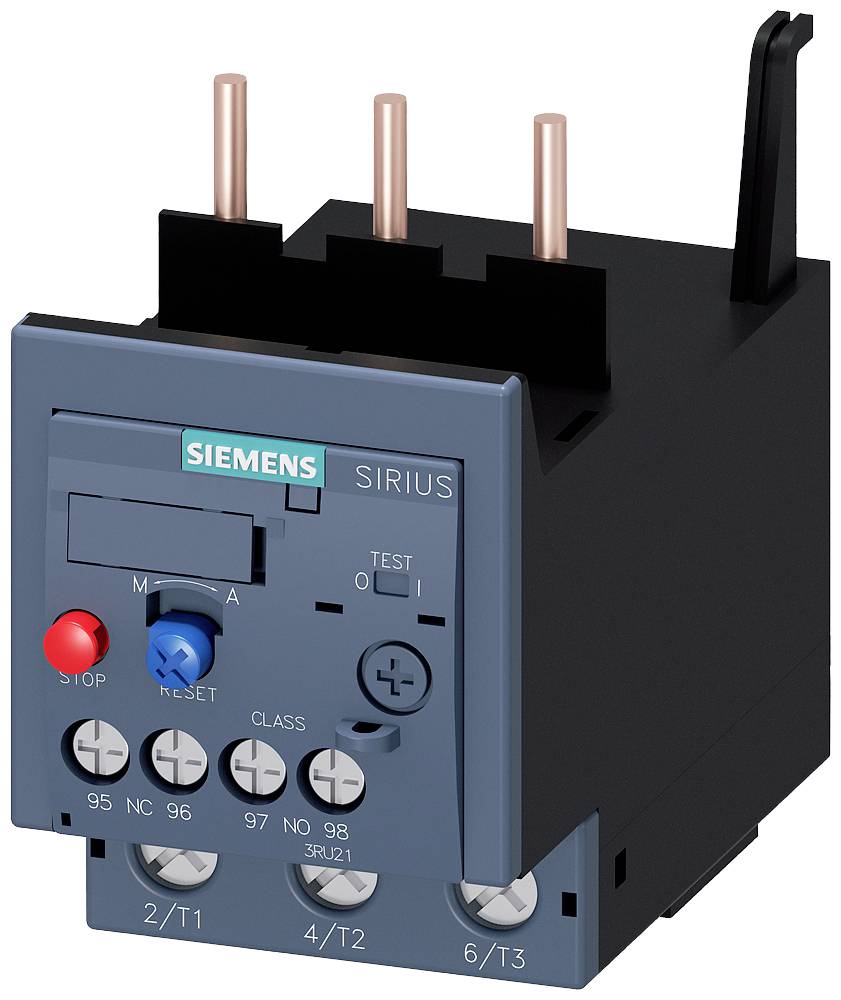

Un démarreur moteur Siemens SIRIUS pour le contrôle des moteurs électriques, avec des boutons bleus et rouges et des étiquettes pour les réglages de fonctions.

Photo non contractuelle

Armoire serveur aux portes ouvertes montrant des câbles, des routeurs et des appareils électroniques sur différents niveaux.

Le schéma présente un relais thermique de surcharge avec ses accessoires, numérotés de 1 à 7.

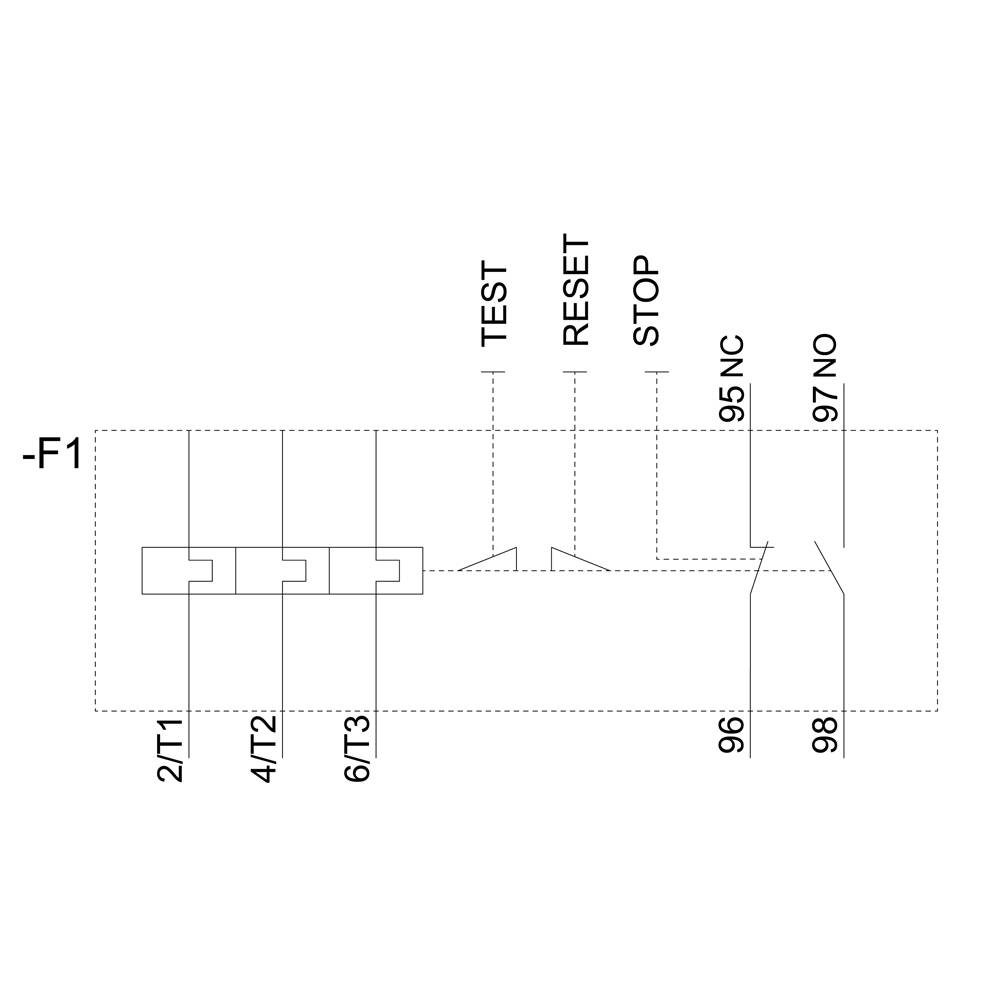

Schéma de câblage montre le relais avec les bornes : 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 96, 97 NO, 98.

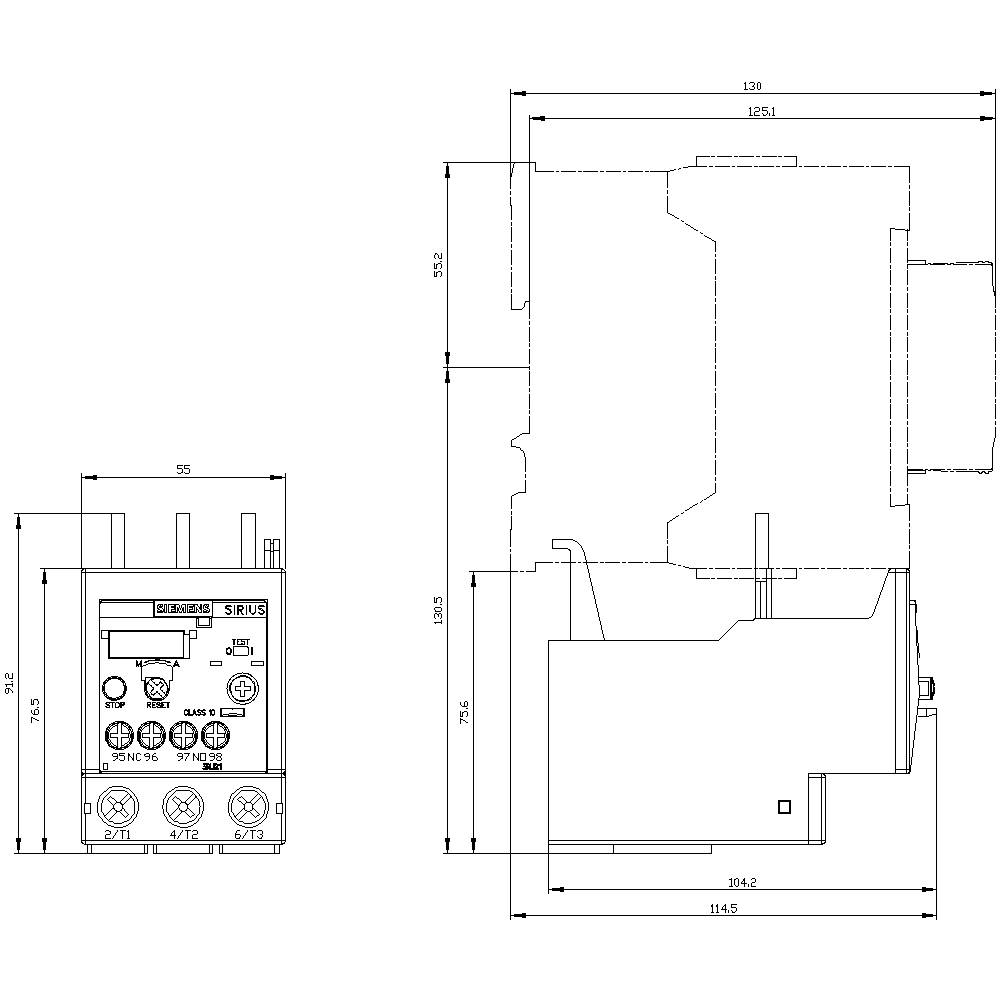

Dessin technique d'un appareil électrique avec vue de face et vue latérale. Les dimensions détaillées sont indiquées en millimètres.

1/5

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type

3RU2136-4DB0

Dimensions

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (99,99 € / unité(s))

99,99 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de surcharge 3RU2136-4DB0 Siemens

Nos services :

Caractéristiques techniques

Relais de surcharge 18...25 A thermique pour protection moteur taille S2, CLASSE 10 montage sur contacteur circuit principal : vis circuit auxiliaire : vis RESET manuel-automatique

Type d'emballage: Piece

Type de produit: Relais de surcharge

Type: 3RU2136-4DB0

Dimensions: S2

Fonctions: Surcharge

Tension de fonctionnement: 690 V

Plage de réglage du courant (min.): 18 A

Valeur du courant d'appel (max.): 25 A

Plage de réglage (courant): 18 - 25 A

Connexion: raccord à vis

: IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 55 mm

Hauteur: 90 mm

Profondeur: 105 mm

Dim.: (l x H x P) 55 x 90 x 105 mm

Contenu: 1 pc(s)

AWG max.: 1

AWG min.: 18

Courant nominal: 25 A

Section câble flexible (max.): 35 mm²

Section de câble rigide (max.): 10 mm²

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 1702033 Relais de surcharge Siemens 3RU2136-4DB0 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1702033 Relais de surcharge Siemens 3RU2136-4DB0 1 pc(s) Piece

Description

Relais de surcharge 18-2 5A 3RU2136-4DB0

Ce texte a été traduit par une machine.
