Relais de surveillance 230 V/AC (max) 2 inverseurs (RT) Metz Connect 1103160522 1 pc(s)

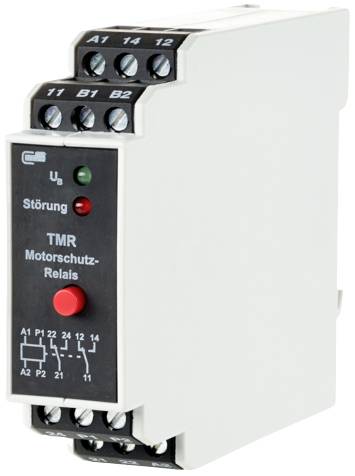

Relais de protection moteur avec bornes à vis et LED pour l'indication de tension et de défaut. Adapté à la protection des moteurs électriques.

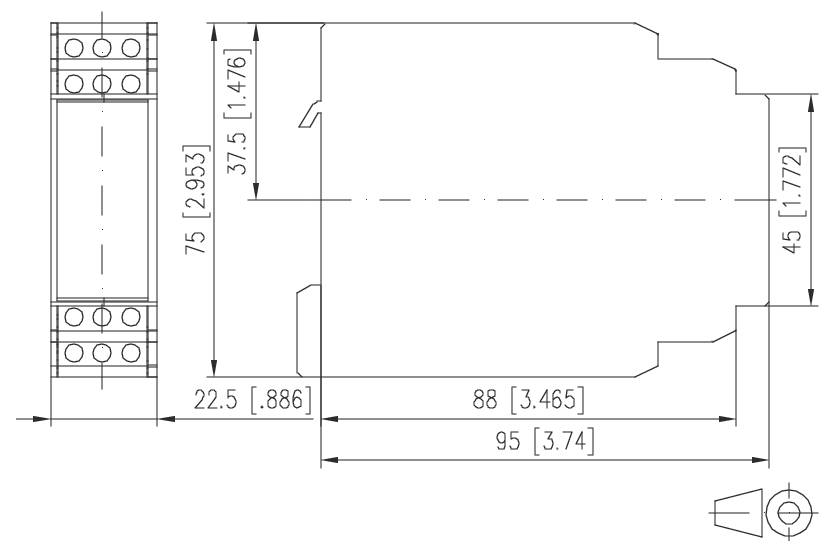

Dessin technique dimensionné d'une pièce mécanique, montrant les vues de côté et de face avec les mesures en millimètres et en pouces.

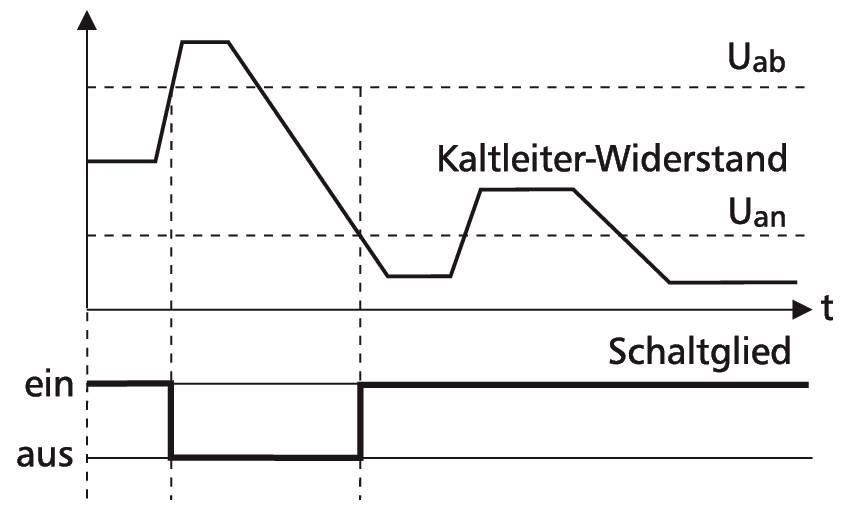

Diagramme de la résistance du thermistance CTN : Evolution de Uab et Uan dans le temps t avec élément de commutation marche/arrêt ; la tension monte, descend et bascule entre deux niveaux.

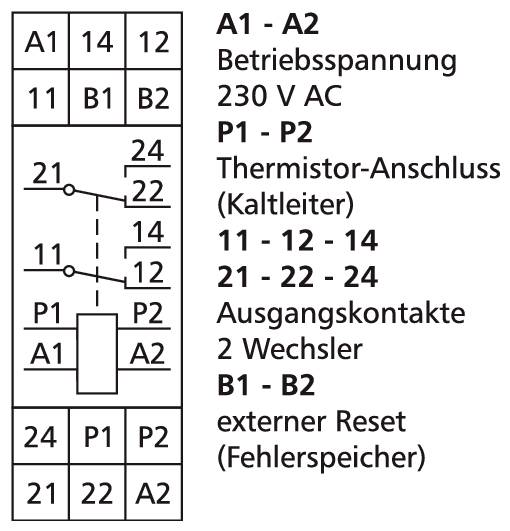

Schéma de câblage d'un module de relais : tension de fonctionnement 230 V AC, connexion de thermistance P1-P2, deux contacts de commutateur de sortie 11-12-14 et 21-22-24, réinitialisation externe B1-B2.

1/4

Type de produit

Relais de surveillance

Tension de fonctionnement max.

230 V/AC

Type de contact

2 inverseurs (RT)

Type

1103160522

Tension de fonctionnement

230 V/AC

Fiche technique (PDF)

1 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (46,66 € / unité(s))

66,66 €

-30 %

€

Signaler un incident juridique

Points forts et détails

Relais de surveillance TMR-E12 avec mémoire d'erreurs, 230 V AC, 2 inverseurs

Relais de mesureRelais de surveillanceSurveillance de la protection du moteurSurveillance de courroie trapézoïdaleBTR Netcom

Caractéristiques techniques

Constructeur: METZ CONNECT
Groupe de produits: Automatisation des bâtiments
Types de produits: Relais de surveillance de phase
Couleur: multicolore
Classe de protection (Code IP): IP40
Température de fonctionnement min.: 0 °C
Température de fonctionnement max.: 55 °C
Hauteur: 11.8 cm
Largeur: 4.6 cm
Profondeur: 7.6 cm
Poids: 161 g
Hauteur du colis: 0 mm
Largeur du colis: 0 mm
Profondeur du colis: 0 mm
Poids du paquet: 0 kg
Poids brut: 0

Type de produit: Relais de surveillance

Type: 1103160522

Tension de fonctionnement: 230 V/AC

Tension de fonctionnement max.: 230 V/AC

Tension de fonctionnement: 230 V/AC (max)

Type de contact: 2 inverseurs (RT)

Connexion: borne à vis

: IP40

Température min.: 0 °C

Température max.: +55 °C

Largeur: 22.50 mm

Hauteur: 75 mm

Profondeur: 95 mm

Dim.: (l x H x P) 22.50 x 75 x 95 mm

Contenu: 1 pc(s)

Poids: 150 g

Couleur: gris

Variantes(Les prix s'entendent HT hors frais de port)

Type de contact

Tension de fonctionnement max.

Relais de surveillance 230 V/AC (max) 2 inverseurs (RT) Metz Connect 1103160522 1 pc(s)

Code produit :2860481

Livraison le mar. 26 mai

1 pièce(s)Conrad Electronic

Ce produit

2 inverseurs (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

46,66 €^*

Relais de surveillance 24, 24 V/AC, V/DC (max) 2 inverseurs (RT) Metz Connect 1101501322 1 pc(s)

Code produit :2860473

Bientôt disponible

Conrad Electronic

2 inverseurs (RT)

24 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

79,99 €^*

Relais de surveillance 230 V/AC (max) 2 inverseurs (RT) Metz Connect 1101500522 1 pc(s)

Code produit :2860474

Livraison le mar. 26 mai

5 pièce(s)Conrad Electronic

2 inverseurs (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

79,99 €^*

Relais de surveillance 230 V/AC (max) 1 inverseur (RT) Metz Connect 1102810520 1 pc(s)

Code produit :2860475

Livraison le mar. 26 mai

6 pièce(s)Conrad Electronic

1 inverseur (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

66,66 €^*

Relais de surveillance 230 V/AC (max) 1 inverseur (RT) Metz Connect 110281052013 1 pc(s)

Code produit :2860476

Livraison le mar. 26 mai

3 pièce(s)Conrad Electronic

1 inverseur (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

69,99 €^*

Relais de surveillance 230 V/AC (max) 1 inverseur (RT) Metz Connect 11031505 1 pc(s)

Code produit :2860477

Bientôt disponible

Conrad Electronic

1 inverseur (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

39,99 €^*

Relais de surveillance 230 V/AC (max) 2 inverseurs (RT) Metz Connect 1103150522 1 pc(s)

Code produit :2860478

Bientôt disponible

Conrad Electronic

2 inverseurs (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

41,66 €^*

Relais de surveillance 24, 24 V/AC, V/DC (max) 2 inverseurs (RT) Metz Connect 1103151322 1 pc(s)

Code produit :2860479

Livraison le mar. 26 mai

2 pièce(s)Conrad Electronic

2 inverseurs (RT)

24 V/AC

pièce(s)

Quantité minimale de commande: 2

Pièce(s): 2

44,99 €^*

Relais de surveillance 230 V/AC (max) 1 inverseur (RT) Metz Connect 11031605 1 pc(s)

Code produit :2860480

Livraison le mar. 26 mai

1 pièce(s)Conrad Electronic

1 inverseur (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

51,66 €^*

Relais de surveillance 230 V/AC (max) 2 inverseurs (RT) Metz Connect 11030805 1 pc(s)

Code produit :2860483

Livraison le mar. 26 mai

2 pièce(s)Conrad Electronic

2 inverseurs (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

64,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 2860481 Relais de surveillance 230 V/AC (max) 2 inverseurs (RT) Metz Connect 1103160522 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2860481 Relais de surveillance 230 V/AC (max) 2 inverseurs (RT) Metz Connect 1103160522 1 pc(s)

Description

Le relais de thermistance est utilisé comme relais de protection pour les moteurs contre la surcharge thermique (chauffage non autorisé). Ce réchauffement peut se produire en raison d'une surcharge mécanique sur l'arbre ou en cas de fonctionnement du moteur avec des tensions inadmissibles. Un conducteur froid (PTC) est utilisé comme capteur, placé dans la mesure du possible sur la partie du moteur qui se réchauffe le plus en cas de surcharge (par exemple, intégré dans le bobinage du moteur). L'appareil peut également être utilisé sur les moteurs pour lesquels un thermocontact est intégré. Mémoire d'erreurs intégrée avec bouton de réinitialisation à l'avant ou connexion d'un bouton de réinitialisation externe (bornes B1 - B2)., variantes : 230 V AC ou 24 V AC/DC, 1 inverseur ou 2 inverseurs.

Ce texte a été traduit par une machine.
