Finder 66.82.8.230.0300 Relais enfichable 230 V/AC 30 A 2 NO (T) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais enfichable
Tension nominale de la bobine
230 V/AC
Type de commande
monostable, 1 bobine
Type de contact
2 NO (T)
Tension de contact (max.)
440 V/AC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
17,49 €
3
5% = 0,86 €
16,63 €
5
7% = 1,21 €
16,28 €
10
8% = 1,45 €
16,04 €
25
10% = 1,71 €
15,78 €
50
11% = 1,99 €
15,50 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (17,49 € / unité(s))
€
Points forts et détails
Relais de puissance 30 A, série 66
- Pour électronique de puissance exigeante
- 6 kV (1,2/50 μs)
- 8 mm d'air et de fuite
Caractéristiques techniques
- Puissance de rupture max. (AC1) : 7500 VA (NO)/2500 VA (NC)
- Puissance de rupture max. (AC15) (230 V) : 1200 VA (NO)
- Puissance moteur monophasé fonctionnement AC3 (230 V/AC) : 1,5 kW (NO)
- Courant de commutation max. DC1 30/110/220 V : 25/0,7/0,3 (NO)
- Charge de commutation min. : (10 V/10 mA) 1000 mW
- Type de produit
Relais enfichable
- Type
66.82.8.230.0300
- Tension nominale de la bobine
230 V/AC
- Tension de fonctionnement (min.)
184 V/AC
- Tension de fonctionnement (max.)
253 V/AC
- Type de commande
monostable, 1 bobine
- Résistance (bobine)
4000 Ω
- Type de contact
2 NO (T)
- Matériau du contact
AgCdO
- Tension de contact (max.)
440 V/AC
- Courant de commutation (max.)
30 A
- Puissance de coupure max.
7500 VA
- Ligne de fuite et distance dans l'air (bobine/contacts)
8 mm
- Connexion
cosses plates 6.3 mm
- Tension d'isolation
400 V
- Temps de réponse
15 ms
- Température min.
-40 °C
- Température max.
+70 °C
- Longueur
51.5 mm
- Largeur
33.5 mm
- Hauteur
31 mm

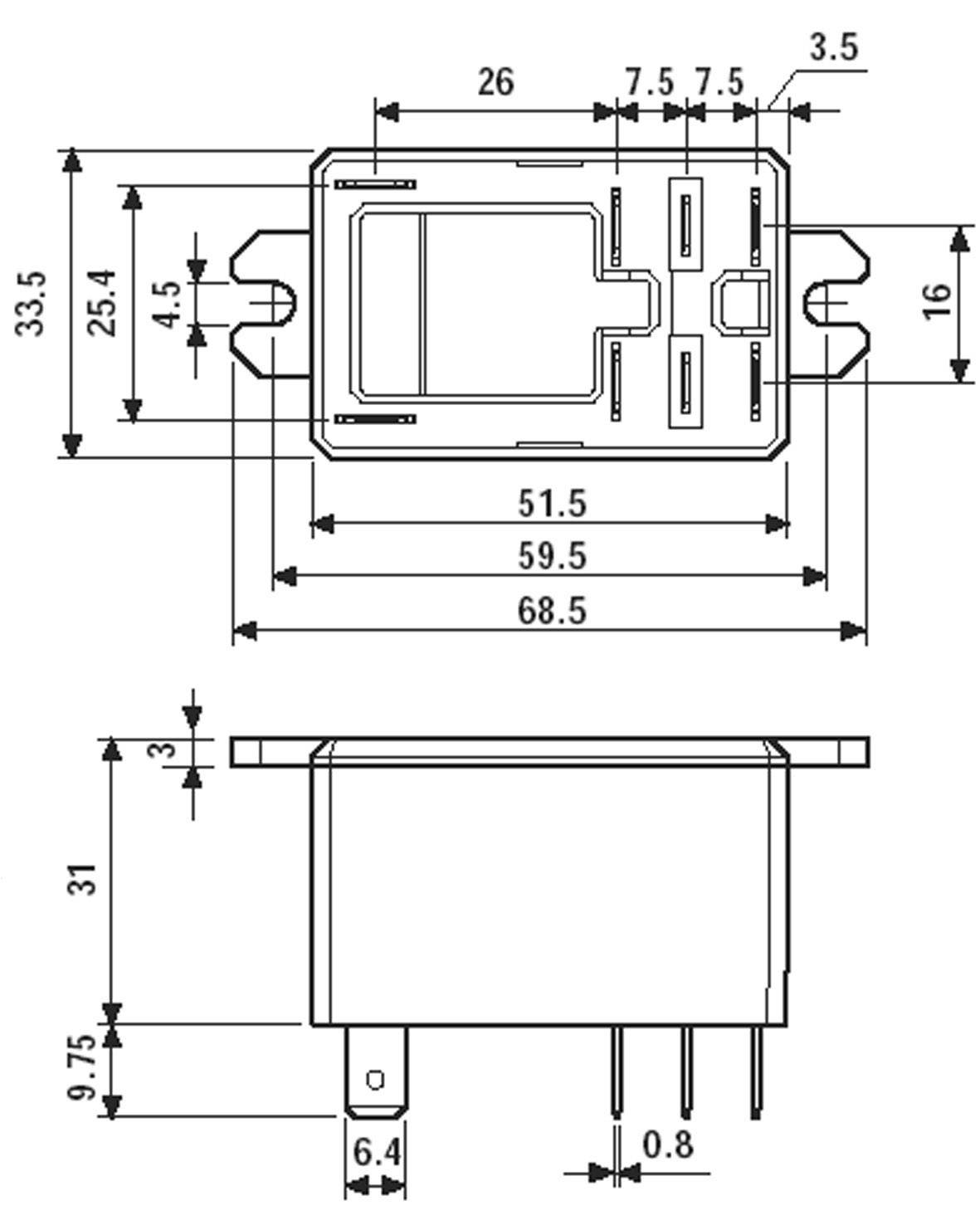

- Dim.
(L x l x H) 51.5 x 33.5 x 31 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 503157 Finder 66.82.8.230.0300 Relais enfichable 230 V/AC 30 A 2 NO (T) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 503157 Finder 66.82.8.230.0300 Relais enfichable 230 V/AC 30 A 2 NO (T) 1 pc(s)
Description
À monter sur châssis avec patte de fixation sur le dessus. "Isolation sécurisée" entre bobine et contacts selon VDE 0160/EN50178 et VDE 0700/EN60335-1 Applications typiques : commandes moteur, construction mécanique, chauffage/climatisation/aération, commandes industrielles, redresseurs, chargeurs de batterie, commandes de ventilateurs, onduleurs, éclairage et courant de secours, commandes de pompes, appareils de test et de mesure.
Avertissement
Homologations : cRUus, VDE, IMQ, CSA.
