Photo non contractuelle

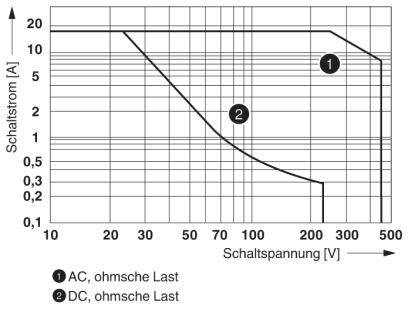

![Le diagramme montre le courant de commutation [A] en fonction de la tension de commutation [V] pour AC et DC. Les lignes de pente numérotées indiquent la 'charge ohmique'. Plage 1 : 10-20A, 20-500V, plage 2 : 0,5-12A, 20-500V.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002225756TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

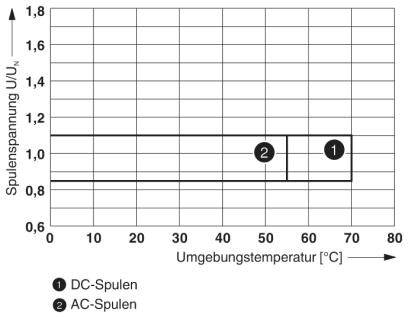

![Diagramme : Tension de bobine U/UN en fonction de la température ambiante [°C]. Bobines à courant continu et bobines à courant alternatif en évidence. Plage de valeurs : 0,8 à 1,2.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002225756TI04/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/6
Photo non contractuelle

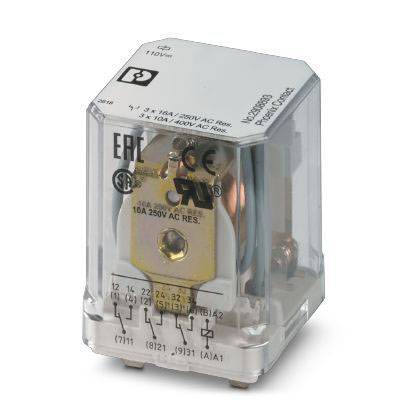

Phoenix Contact REL-PR3-110DC/3X21 Relais 110 V/DC 16 A 3 inverseurs (RT) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais
Tension nominale de la bobine
110 V/DC
Type de contact
3 inverseurs (RT)
Tension de contact (max.)
440 V/AC
Courant de commutation (max.)
16 A
Fiche technique (PDF)
4 pièce(s)
Vente et expédition :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
18,33 €
3
5% = 0,91 €
17,42 €
5
7% = 1,28 €
17,05 €
10
8% = 1,52 €
16,81 €
25
10% = 1,79 €
16,54 €
50
11% = 2,10 €
16,23 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (18,33 € / unité(s))
€
Plus que 4 pièce(s) en stock !
Caractéristiques techniques
- Indice de protection : RT I
- Courant d'entrée typique à un : 12 ma
- Tension de commutation minimale : 10 V (à 24 ma)
- Courant de commutation minimal : 10 ma (à 24 V)
- Courant d'appel maximal : 50 A (20 ms. N/A)
- Puissance de coupure (charge résistive) maximale :
- 384 W (À 24 V DC)
- 108 W (À 60 V DC)
- 52 W (À 110 V DC)
- 70 W (À 220 V DC)
- Tension nominale : 4 kV
- Isolation : isolation de base
- Degré de pollution : 3
- Catégorie de surtension III
- Type de produit
Relais
- Type
REL-PR3-110DC/3X21
- Tension nominale de la bobine
110 V/DC
- Type de contact
3 inverseurs (RT)
- Matériau du contact
AgNi
- Tension de contact (max.)
440 V/AC
- Courant de commutation (max.)
16 A
- Connexion
enfichable
- Tension d'isolation
250 V/AC
- Temps de réponse
20 ms
- Temps de descente
15 ms
- Durée de vie mécanique
10 7 cycles de commutation
- Température min.
-40 °C
- Température max.
+70 °C
- Largeur
38.6 mm
- Hauteur
36.1 mm
- Profondeur
45.5 mm
- Dim.
(l x H x P) 38.6 x 36.1 x 45.5 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 2225756 Phoenix Contact REL-PR3-110DC/3X21 Relais 110 V/DC 16 A 3 inverseurs (RT) 1 pc(s)
Fiche technique 2225756 Phoenix Contact REL-PR3-110DC/3X21 Relais 110 V/DC 16 A 3 inverseurs (RT) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225756 Phoenix Contact REL-PR3-110DC/3X21 Relais 110 V/DC 16 A 3 inverseurs (RT) 1 pc(s)
Description
Relais haute performance enfichable avec contacts de puissance, 3 inverseurs, tension de bobine : 110 V DC
