Relais pour circuits imprimés Phoenix Contact REL-MR- 24DC/21HC 2961312 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Un relais électromagnétique rectangulaire avec plusieurs broches métalliques sur sa face inférieure, sur fond blanc.

Schéma de câblage d'un relais à deux bobines A1 et A2, connecté avec des contacts de commutation 11, 12, 14, 21, 22, 24.

Schéma de câblage d'un relais électrique avec bornes de bobine A1, A2 et positions de commutation 12, 11, 14.

1/3

Photo non contractuelle

Type de produit

Relais pour circuits imprimés

Tension nominale de la bobine

24 V/DC

Type de commande

monostable, 1 bobine

Type de contact

1 inverseur (RT)

Tension de contact (max.)

250 V/DC

250 V/AC

Fiche technique (PDF)

27 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (5,41 € / unité(s))

€

Signaler un incident juridique

Points forts et détails

Relais miniature, série REL-MR (21HC)

Phoenix Contact REL-MR- 24DC/21HC 2961312
Contenu: 1 pc(s)

Caractéristiques techniques

Normes/dispositions IEC 60 255/DIN (pour les éléments concernés), DIN EN 50 178/VDE 0160 (pour les éléments concernés), EN 60 730/DIN VDE 0631. IEC 60664/IEC 60664 A/DIN VDE 0110
Mode de service nominal 100 % ED.

Type de produit: Relais pour circuits imprimés

Type: REL-MR- 24DC/21HC

Tension nominale de la bobine: 24 V/DC

Type de commande: monostable, 1 bobine

Résistance (bobine): 1440 Ω

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi

Tension de contact (max.): 250 V/DC
250 V/AC

Courant de commutation (max.): 16 A

Puissance de coupure max.: 4000 VA

Connexion: pin à souder

Température min.: -40 °C

Température max.: +85 °C

Largeur: 12.7 mm

Hauteur: 29 mm

Profondeur: 15.7 mm

Dim.: (l x H x P) 12.7 x 29 x 15.7 mm

Contenu: 1 pc(s)

Documents et téléchargements

Fiche technique

Fiche technique 745504 Relais pour circuits imprimés Phoenix Contact REL-MR- 24DC/21HC 2961312 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 745504 Relais pour circuits imprimés Phoenix Contact REL-MR- 24DC/21HC 2961312 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Description

Relais miniature enfichables, avec contact de puissance pour intensités permanentes élevées, 1 inverseur, tension d'entrée 24 V DC

Quel type de Relais pour C.I., Relais enfichables cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Relais pour circuits imprimés Finder 41.61.9.024.0010 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

4,16 €^*

Relais pour circuits imprimés Phoenix Contact REL-MR- 24DC/21-21 2961192 24 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

5,83 €^*

Relais pour circuits imprimés Phoenix Contact REL-MR- 24DC/21 2961105 24 V/DC 6 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

9,16 €^*

Finder 40.52.9.024.0000 Relais pour circuits imprimés 24 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

4,99 €^*

-9%

Finder 40.61.9.024.1000 Relais 250 V/AC, 400 V/AC 1 pc(s)

Conrad Electronic

4,58 €

4,16 €^*

-24%

Finder 40.52.7.012.0000 Relais pour circuits imprimés 12 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

7,08 €

5,41 €^*

Relais pour circuits imprimés Phoenix Contact 2961121 24 V/DC 6 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

9,99 €^*

Relais pour circuits imprimés Phoenix Contact REL-MR- 60DC/21 2961118 60 V/DC 6 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

15,83 €^*

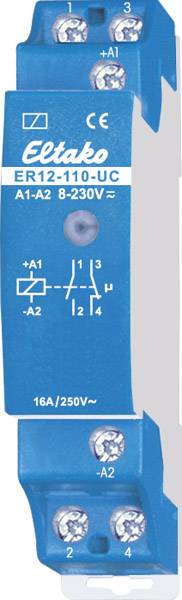

Eltako ER12-110-UC Relais de commutation Tension nominale: 230 V Courant de commutation (max.): 16 A 1 NF (R), 1 NO (T)
