Relais pour circuits imprimés TE Connectivity RT314A12 8-1393239-0 12 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Oranges, relais rectangulaire avec des marquages pour les spécifications électriques et les broches de connexion sur la face inférieure.

Dessin technique d'un connecteur ; montre les configurations de brochage pour '2 pôles 8 A' et '1 pôle 16 A' ; dimensions de montage indiquées.

1/2

Photo non contractuelle

Type de produit

Relais pour circuits imprimés

Tension nominale de la bobine

12 V/DC

Type de commande

bistable, 1 bobine

Type de contact

1 inverseur (RT)

Tension de contact (max.)

400 V/AC

Fiche technique (PDF)

245 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (7,91 € / unité(s))

€

Signaler un incident juridique

Points forts et détails

Relais de puissance pour circuit imprimé RT, 16 A, 1 x inverseur

TE Connectivity RT314A12 8-1393239-0
Contenu: 1 pc(s)

Caractéristiques techniques

Résistance aux courants de fuite: CTI 250

Type de produit: Relais pour circuits imprimés

Type: RT314A12

Tension nominale de la bobine: 12 V/DC

Tension de fonctionnement (min.): 8.4 V/DC

Type de commande: bistable, 1 bobine

Résistance (bobine): 360 Ω

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi 90/10

Tension de contact (max.): 400 V/AC

Courant de commutation (max.): 16 A

Puissance de coupure max.: 4000 VA

Ligne de fuite et distance dans l'air (bobine/contacts): 10 mm

Connexion: pin à souder

Température min.: -40 °C

Température max.: +85 °C

Longueur: 29 mm

Largeur: 12.7 mm

Hauteur: 15.7 mm

Dim.: (L x l x H) 29 x 12.7 x 15.7 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Courant de commutation (max.)

Type de commande

Résistance (bobine)

Type de contact

Tension nominale de la bobine

Relais pour circuits imprimés TE Connectivity RT314A12 8-1393239-0 12 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Code produit :503947

Livraison le lun. 11 mai

245 pièce(s)Conrad Electronic

Ce produit

16 A

bistable, 1 bobine

360 Ω

1 inverseur (RT)

12 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7,91 €^*

Relais pour circuits imprimés TE Connectivity RT314F12 8-1393239-7 12 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Code produit :503986

Livraison le lun. 11 mai

105 pièce(s)Conrad Electronic

16 A

bistable, 2 bobines

240 Ω

1 inverseur (RT)

12 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

6,66 €^*

Relais pour circuits imprimés TE Connectivity RT424F12 5-1393243-4 12 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :504060

Livraison le lun. 11 mai

45 pièce(s)Conrad Electronic

8 A

bistable, 2 bobines

240 Ω

2 inverseurs (RT)

12 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7,49 €^*

Relais pour circuits imprimés TE Connectivity RT424F24 5-1393243-6 24 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :504073

Livraison le lun. 11 mai

111 pièce(s)Conrad Electronic

8 A

bistable, 2 bobines

886 Ω

2 inverseurs (RT)

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

8,33 €^*

Relais pour circuits imprimés TE Connectivity RT314F24 8-1393239-8 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Code produit :503999

Indisponible

Conrad Electronic

16 A

bistable, 2 bobines

886 Ω

1 inverseur (RT)

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

8,74 €^*

Relais pour circuits imprimés TE Connectivity RT314F06 8-1393239-6 6 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Code produit :508098

Indisponible

Conrad Electronic

16 A

bistable, 2 bobines

55 Ω

1 inverseur (RT)

6 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

Relais pour circuits imprimés TE Connectivity RT424F06 5-1393243-3 6 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :508152

Indisponible

Conrad Electronic

8 A

bistable, 2 bobines

55 Ω

2 inverseurs (RT)

6 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

5,83 €^*

Documents et téléchargements

Fiche technique

Fiche technique 503947 Relais pour circuits imprimés TE Connectivity RT314A12 8-1393239-0 12 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Description

Applications: Appareils sur batterie ou applications avec "fonction mémoire" (par ex. lors d'une panne de courant) Contrôle de la bobine: 1 enroulement dans le sens + A1/-A2, reset -A1/+A2.

Avertissement

Homologations : VDE, UL, CSA.

Quel type de Relais pour C.I., Relais enfichables cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Relais pour circuits imprimés TE Connectivity RT424F12 5-1393243-4 12 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

7,49 €^*

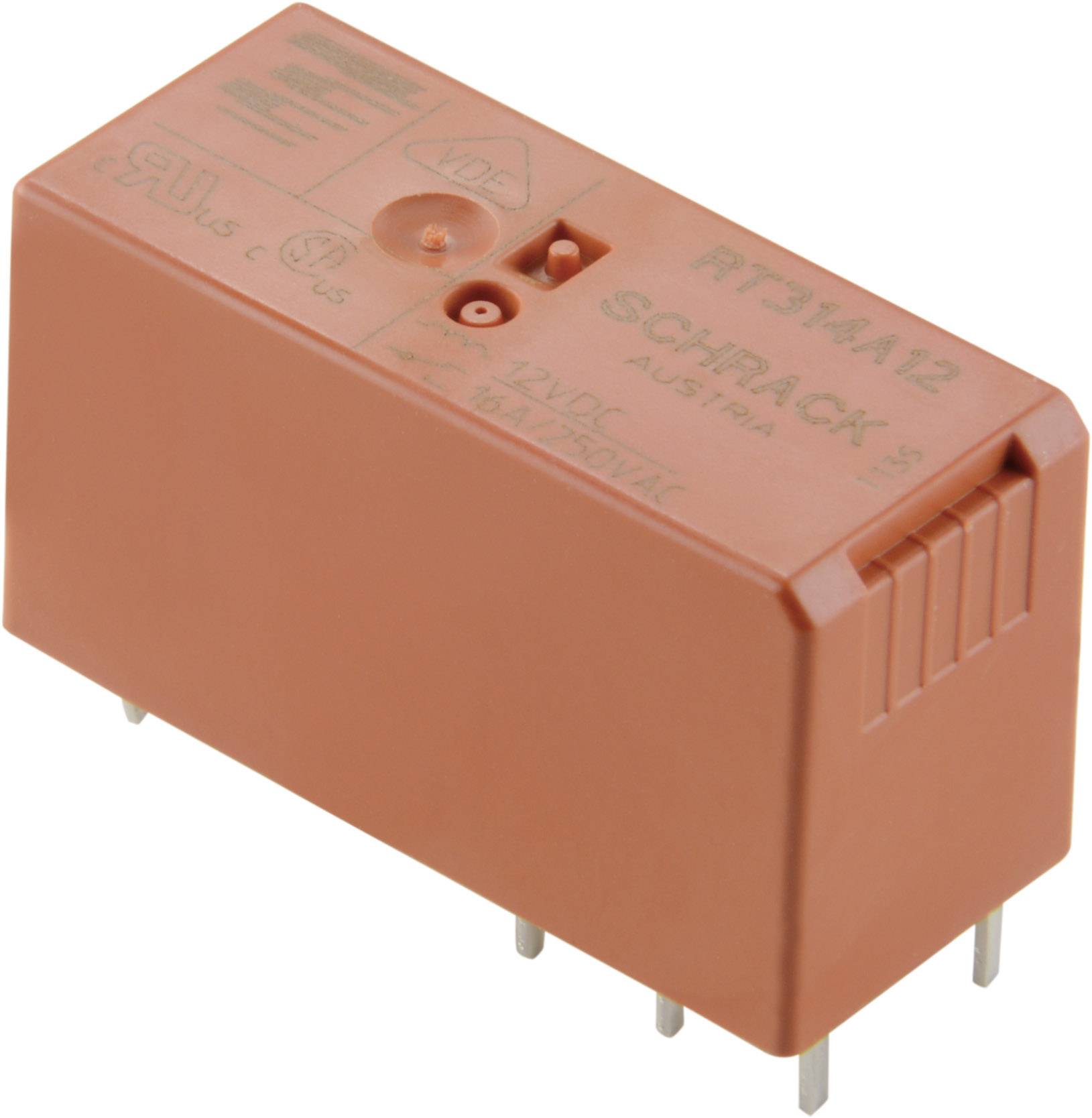

Relais pour circuits imprimés TE Connectivity RT314F12 8-1393239-7 12 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

6,66 €^*

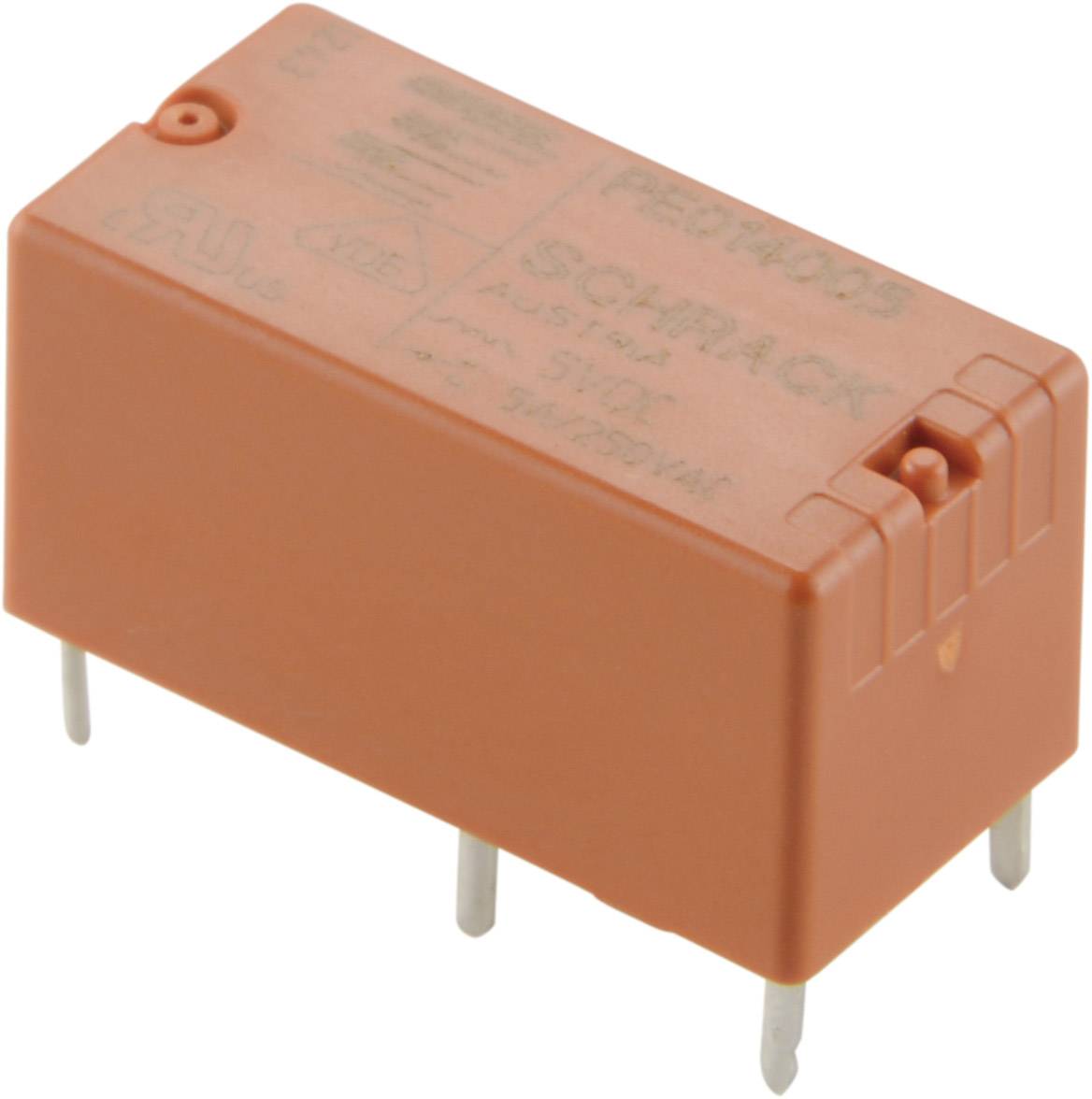

TE Connectivity PE014F05 Relais pour circuits imprimés 5 V/DC 5 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

9,99 €^*

-28%

Omron G5RL-U1A-E-DC12 Relais de puissance 12 V/DC 16 A 1 NO (T) 1 pc(s) Bag

Conrad Electronic

7,49 €

5,41 €^*

-33%

Omron G6SU-2-DC12 Relais pour circuits imprimés 12 V/DC 2 A 1 inverseur (RT) 1 pc(s) Bag

Conrad Electronic

6,24 €

4,16 €^*

-15%

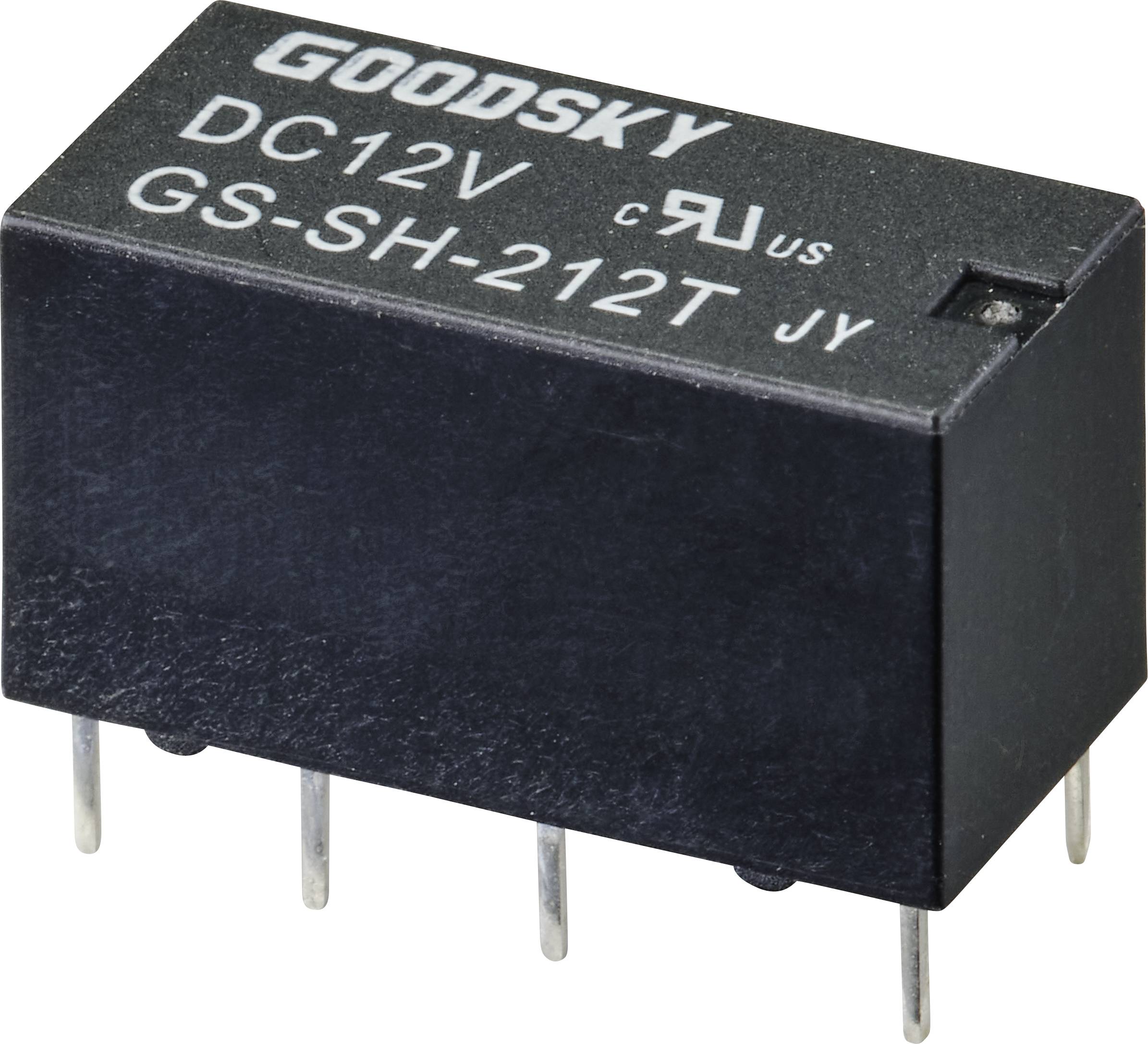

GoodSky GS-SH-212T Relais pour circuits imprimés 12 V/DC 2 A 2 inverseurs (RT) 1 pc(s) Tube

Conrad Electronic

2,74 €

2,33 €^*

-14%

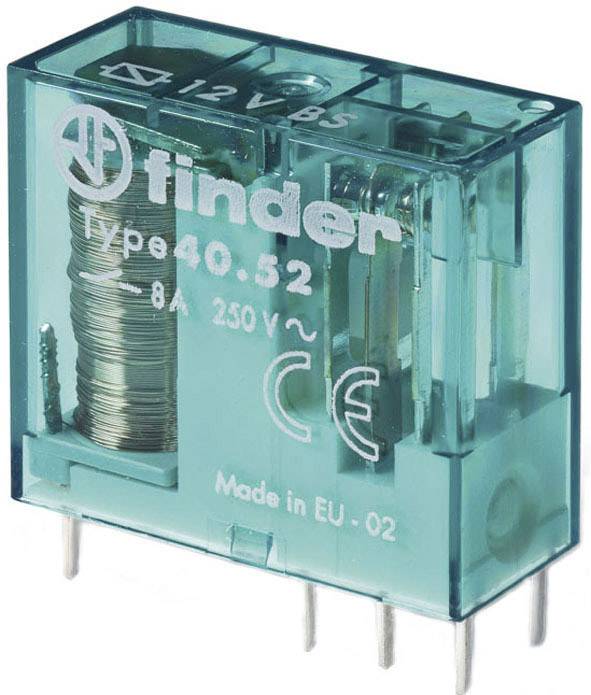

Relais pour circuits imprimés Finder 40.52.6.024.0000 24 V/DC, 24 V/AC 8 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

11,66 €

9,99 €^*

-32%

Omron G5RL-U1-E-DC24 Relais de puissance 24 V/DC 16 A 1 inverseur (RT) 1 pc(s) Bag

Conrad Electronic

7,91 €

5,41 €^*

-31%

Zettler Electronics AZ8521PS-12 Relais CMS 12 V/DC 2 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

3,99 €

2,74 €^*

-8%

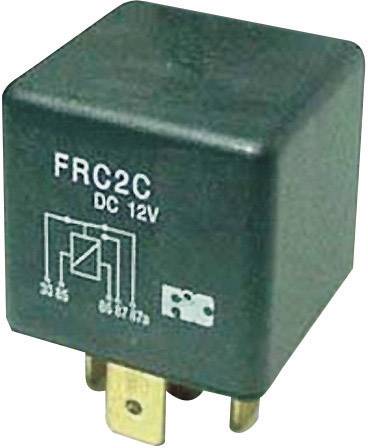

FiC FRC2U-1-DC12V Relais automobile 12 V/DC 25 A 2 NO (T)

Conrad Electronic

5,41 €

4,99 €^*

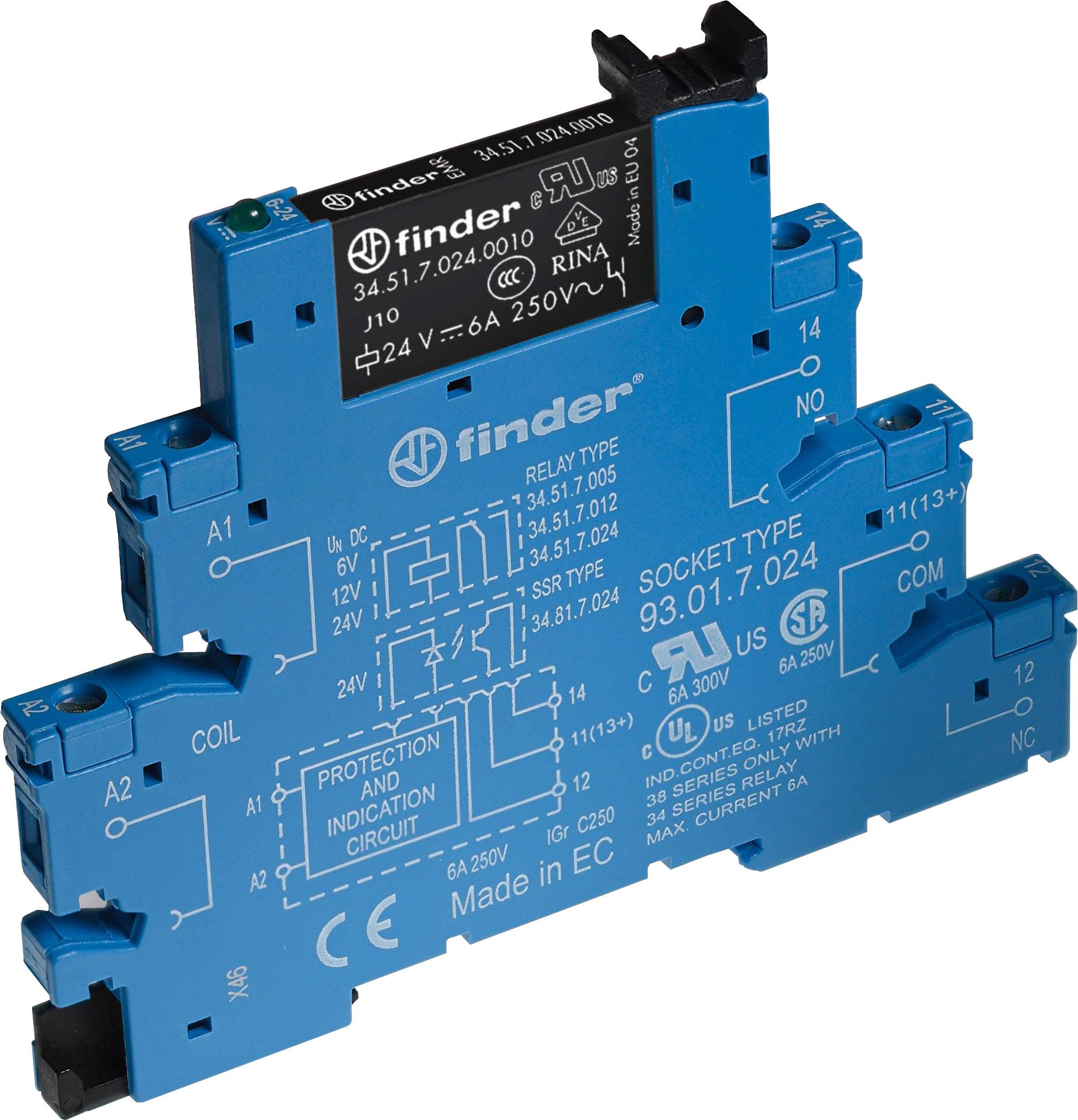

Module relais Finder 38.51.0.024.0060 Tension nominale: 24 V/DC, 24 V/AC Courant de commutation (max.): 6 A 1 inverseur

Conrad Electronic

17,49 €^*

Relais industriel Finder 22.22.9.024.4000 Tension nominale: 24 V/DC Courant de commutation (max.): 20 A 2 NO (T) 1 pc(s)

Conrad Electronic

19,16 €^*

-27%

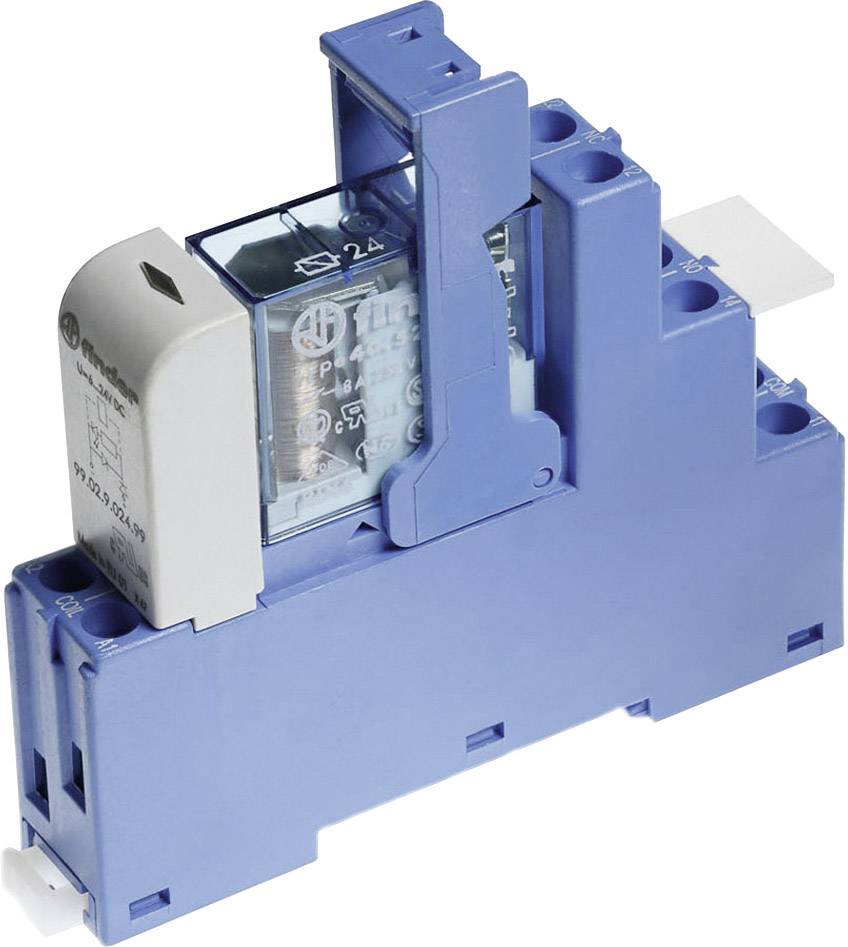

Finder 48.61.7.012.4050 Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 p

Conrad Electronic

18,32 €

13,33 €^*

Finder 22.22.8.230.4000 Relais industriel Tension nominale: 230 V/AC Courant de commutation (max.): 20 A 2 NO (T) 1 pc(s

Conrad Electronic

29,99 €^*

-21%

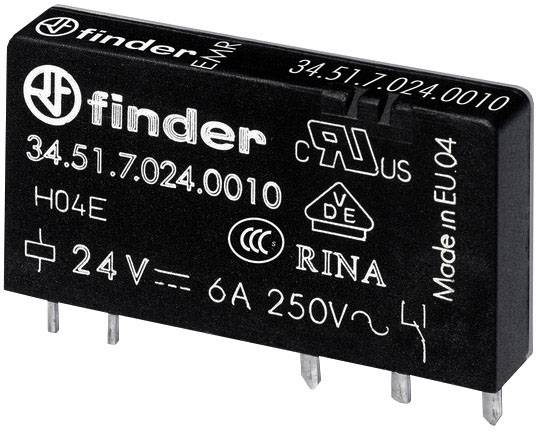

Finder 34.51.7.024.4010 Relais pour circuits imprimés 24 V/DC 6 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

7,91 €

6,24 €^*

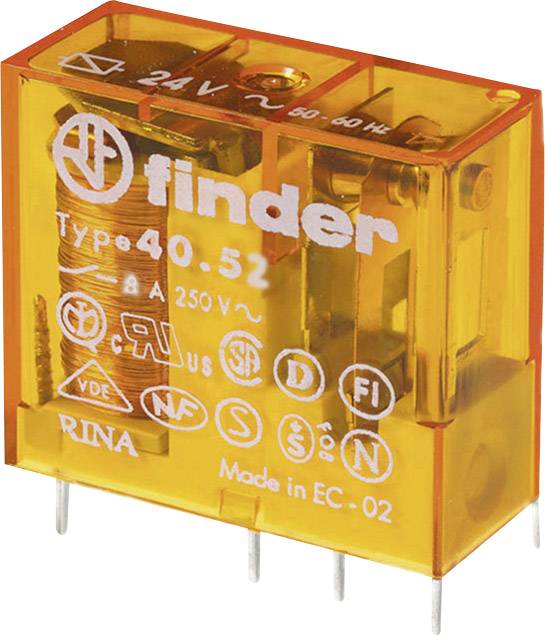

Finder 40.52.8.012.0000 Relais pour circuits imprimés 12 V/AC 8 A 2 inverseurs (RT) 1 pc(s)
