Name: Relais pour circuits imprimés TE Connectivity RT33K024 2-1393240-4 24 V/DC 16 A 1 NO (T) 1 pc(s)
Brand: TE Connectivity
SKU: 504126
Availability: InStock

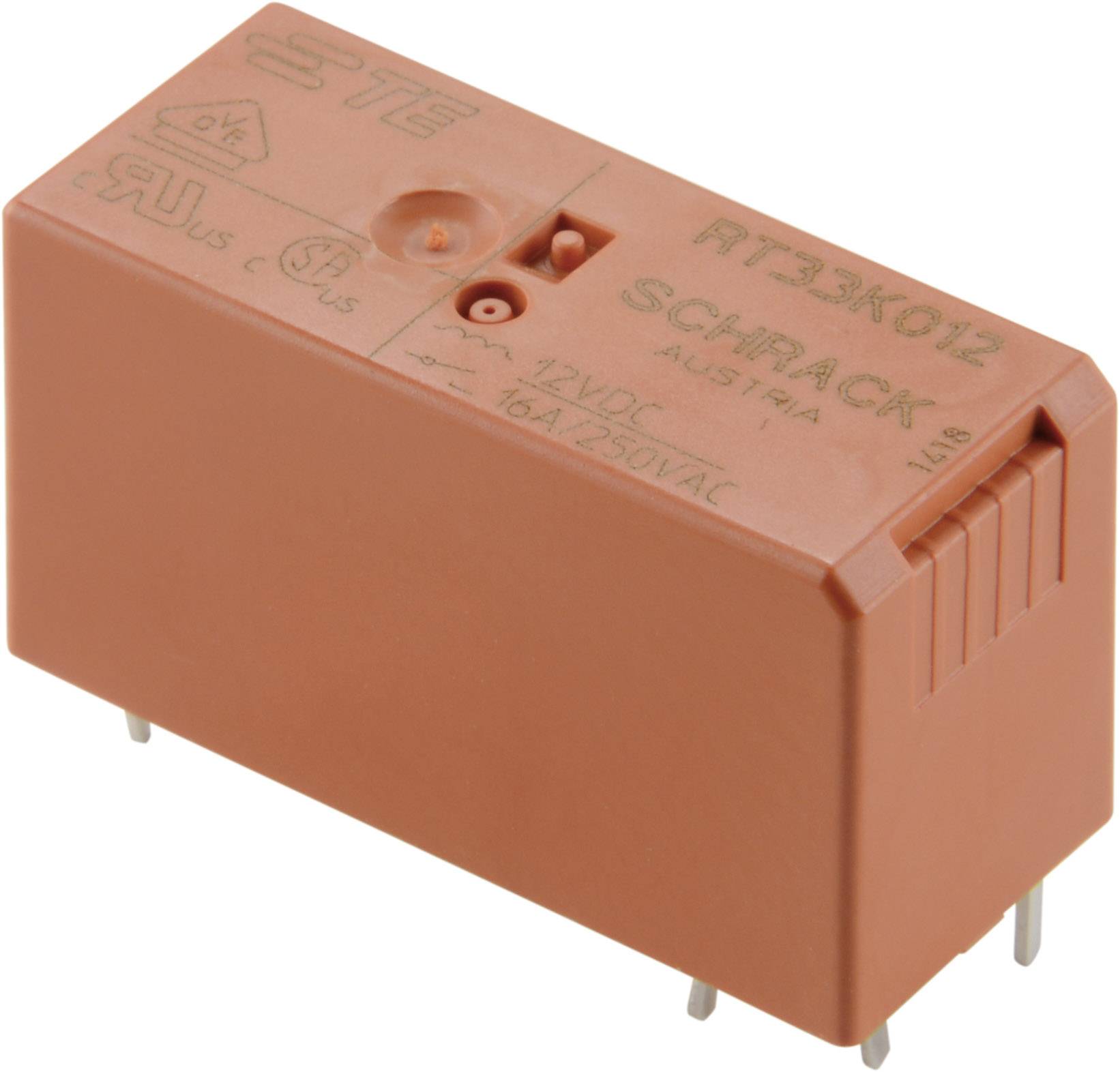

Un relais rectangulaire rouge portant l'inscription 'RT33K012' et ses spécifications techniques. Il est équipé de quatre broches de connexion.

Un diagramme d'un circuit électrique avec un relais. Les contacts A1 et A2 sont connectés à un interrupteur, montrant les chemins de circulation du courant.

Dessin technique d'un composant rectangulaire avec dimensions et schéma de perçage. Dimensions : 2,7 x 5,0 cm ; diamètre des trous 0,13 cm.

1/3

Photo non contractuelle

Type de produit

Relais pour circuits imprimés

Tension nominale de la bobine

24 V/DC

Type de commande

monostable, 1 bobine

Type de contact

1 NO (T)

Tension de contact (max.)

400 V/AC

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

76 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (4,58 € / unité(s))

4,58 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de puissance pour circuit imprimé RT inrush 16 A, 1 contact de fermeture

TE Connectivity RT33K024 2-1393240-4
Contenu: 1 pc(s)

Caractéristiques techniques

Résistance aux courants de fuite: CTI 250

Type de produit: Relais pour circuits imprimés

Type: RT33K024

Tension nominale de la bobine: 24 V/DC

Tension de fonctionnement (min.): 16.8 V/DC

Type de commande: monostable, 1 bobine

Résistance (bobine): 1440 Ω

Type de contact: 1 NO (T)

Matériau du contact: AgNi 90/10

Tension de contact (max.): 400 V/AC

Courant de commutation (max.): 16 A

Puissance de coupure max.: 4000 VA

Ligne de fuite et distance dans l'air (bobine/contacts): 10 mm

Connexion: pin à souder

Température min.: -40 °C

Température max.: +85 °C

Longueur: 29 mm

Largeur: 12.7 mm

Hauteur: 15.7 mm

Dim.: (L x l x H) 29 x 12.7 x 15.7 mm

Contenu: 1 pc(s)

Documents et téléchargements

Fiche technique

Fiche technique 504126 Relais pour circuits imprimés TE Connectivity RT33K024 2-1393240-4 24 V/DC 16 A 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 504126 Relais pour circuits imprimés TE Connectivity RT33K024 2-1393240-4 24 V/DC 16 A 1 NO (T) 1 pc(s)

Description

Utilisations : commandes de lampes, informations relatives à un bâtiment.

Avertissement

Homologations : VDE, UL, CSA.

Description

Utilisations : commandes de lampes, informations relatives à un bâtiment.

Avertissement

Homologations : VDE, UL, CSA.
