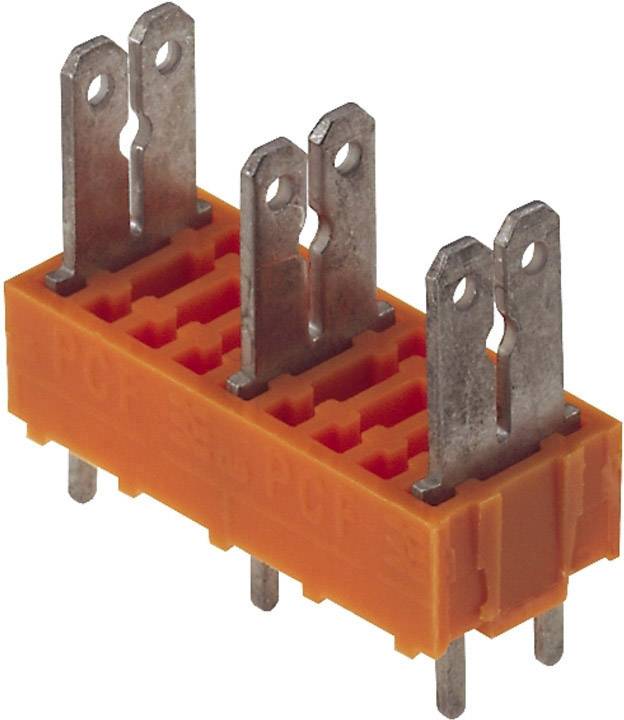

Répartiteur à languette mâle 6.3 x 0.8 mm Weidmüller PCF 10.00/02/180 3.5SN OR BX 9500750000 180 ° partiellement isolé o
EAN :
Ref. fabricant :
Code produit :
Type de produit
Répartiteur à languette mâle
Largeur d'accouplement
6.3 mm
Épaisseur de contact
0.8 mm
Type d’isolation
partiellement isolé
Angle de raccordement
180 °
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
61,66 €
3
3% = 1,71 €
59,95 €
5
4% = 2,39 €
59,27 €
10
5% = 2,85 €
58,81 €
25
5% = 3,36 €
58,30 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 100 pc(s))
Total (0,62 € / unité(s))
61,66 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Répartieur à languette mâle
- orange, argent
- 6.3 mm x 0.8 mm
- 0.20 mm² - 2.50 mm²
Nos services :
Caractéristiques techniques
- Nombre de broches à souder par pôle : 2
- nombre de rangées : 1
- Protection contre les contacts selon DIN VDE 0470 : IP 00
- Diamètre du trou d'assemblage : 1,3 mm
- Largeur : 14,8 mm
- Résistance de passage : 1,20 mΩ
- Hauteur : 18,4 mm
- Hauteur minimale : 14,9 mm
- Résistance d'isolation : ≥ 108 Ω
- Surface de contact : étamé
- Résistance au courant de fuite (CTI) : ≥ 600
- Dimensions de la broche à souder : 0,8 x 1,0 mm
- Longueur de la broche à souder : 3,5 mm
- Poids net : 1.91 g
- Profondeur : 9,8 mm
- Type de produit
Répartiteur à languette mâle
- Couleur
orange
argent
- Largeur d'accouplement
6.3 mm
- Épaisseur de contact
0.8 mm
- Douille-support
non
- Type d’isolation
partiellement isolé
- Angle de raccordement
180°
- Matériau du contact
CuSn
- Contenu
100 pc(s)
- Référence fabricant
9500750000
- Type
PCF 10.00/02/180 3.5SN OR BX
- Section max.
2.50 mm²
- Section (min.)
0.20 mm²
- Nombre de connecteurs plats 2.8 mm
4
- Nombre de connecteurs plats 6.3 mm
2
- Emballage industriel
oui
- Matériau d'isolation
PA
- Pôle(s)
2
- Gamme de section
0.20 - 2.50 mm²
- Pas
10 mm
- Conforme à la norme RoHS
oui
- Taille du connecteur
6.3 x 0.8 mm
- Gamme de température
-50 °C à +100 °C
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 392544 Répartiteur à languette mâle 6.3 x 0.8 mm Weidmüller PCF 10.00/02/180 3.5SN OR BX 9500750000 180 ° partiellement isolé o
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 392544 Répartiteur à languette mâle 6.3 x 0.8 mm Weidmüller PCF 10.00/02/180 3.5SN OR BX 9500750000 180 ° partiellement isolé o
Description
Bloc de jonction pour circuit imprimé avec technologie de connexion adapté à l'application particulière pour une transmission simple et sûre des données directement sur le circuit imprimé.
