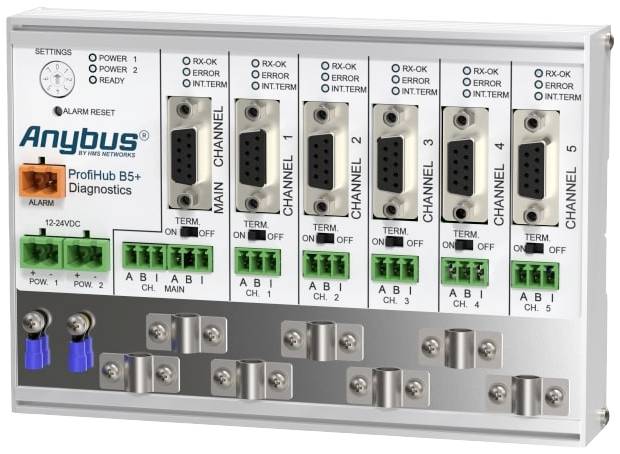

Répétiteur Anybus ProfiHub B5+R Tension de fonctionnement: 12 V/DC, 24 V/DC
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 474,17 €
3
2% = 35,97 €
1 438,20 €
5
3% = 50,27 €
1 423,90 €
10
4% = 59,85 €
1 414,32 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 474,17 € / unité(s))
1 474,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Répéteur ProfiHub B5+R.
- Anybus 17020R
- Contenu: 1 pc(s)
Caractéristiques techniques
- Type de produit
Répétiteur
- Type
ProfiHub B5+R
- Tension de fonctionnement
12 V/DC
24 V/DC
- Température de fonctionnement max.
70 °C
- Température de fonctionnement min.
-25 °C
- Alim.
12-24 V/DC
- Température de fonctionnement
-25 à 70 °C
- Dim.
(l x H) 113 mm x 35 mm
- Hauteur
35 mm
- Largeur
113 mm
- Référence fabricant
17020R
- Consommation électrique
275 ma pour une alimentation en tension de 24 V.
Documents et téléchargements
Fiche technique
Fiche technique 2986318 Répétiteur Anybus ProfiHub B5+R Tension de fonctionnement: 12 V/DC, 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2986318 Répétiteur Anybus ProfiHub B5+R Tension de fonctionnement: 12 V/DC, 24 V/DC
Déclaration de conformité
Déclaration de conformité 2986318 Répétiteur Anybus ProfiHub B5+R Tension de fonctionnement: 12 V/DC, 24 V/DC
Description
Répéteur ProfiHub B5+R.
ProfiHub B5+R est un répéteur IP20 avancé, flexible et robuste pour les installations Profibus DP. Il permet de créer de longues lignes d'alimentation et des structures de backbone avec des structures en étoile ou en arbre dans des environnements IP20.
PROFIBUS DP est un bus de communication haute vitesse avec des directives techniques strictes concernant les câbles de raccordement, car par exemple, les réflexions possibles peuvent facilement provoquer des perturbations de communication. Si des câbles de raccordement ou des segments en étoile doivent être configurés, cela nécessite généralement des investissements coûteux pour les répéteurs.
En tant que composants innovants pour de telles applications, le ProfiHub B5+R est une solution économique parfaite pour construire des câbles de raccordement sûrs sur les réseaux DP haute vitesse. Il dispose de la fonctionnalité d'un répéteur transparent 5 voies avec canaux séparés galvaniquement. Cela permet de construire des structures réseau avec des câbles de raccordement étendus, chacun pouvant utiliser jusqu'à 31 appareils individuellement et ayant la même longueur que le câble de bus principal. ProfiHub B5+R rafraîchit les messages entrants sur un canal et les transmet à tous les autres canaux (topologie de la tête de poulet).
Comme ProfiHub B5+R permet de créer des segments séparés galvaniquement, les appareils peuvent maintenant être montés et montés en cours de fonctionnement. De plus, les interférences électriques sur le bus et les interférences CEM sur un câble de raccordement ne se propagent pas aux autres segments. La logique intelligente et les circuits d'isolation du ProfiHub B5+R garantissent que la largeur de l'embout ne change pas. Ainsi, les appareils ProfiHub ne sont pas soumis à des restrictions pour la connexion série. La logique détecte également automatiquement la vitesse de transmission.
Pour faciliter le travail d'installation, la terminaison est intégrée par des résistances de terminaison et peut être activée/désactivée. Le principe de mise à la terre est également sélectionnable : mise à la terre directe ou capacitive. Les concentrateurs professionnels sont alimentés par une tension continue de 10-32 volts (les versions pour une tension alternative de 110 / 230 V sont également disponibles). Pour le dépannage, l'entretien et la mise en service, les ProfiHub disposent d'un écran à l'extérieur qui indique l'état de chaque canal (données (données) et erreur (erreurs)).
Ce texte a été traduit par une machine.
ProfiHub B5+R est un répéteur IP20 avancé, flexible et robuste pour les installations Profibus DP. Il permet de créer de longues lignes d'alimentation et des structures de backbone avec des structures en étoile ou en arbre dans des environnements IP20.
PROFIBUS DP est un bus de communication haute vitesse avec des directives techniques strictes concernant les câbles de raccordement, car par exemple, les réflexions possibles peuvent facilement provoquer des perturbations de communication. Si des câbles de raccordement ou des segments en étoile doivent être configurés, cela nécessite généralement des investissements coûteux pour les répéteurs.
En tant que composants innovants pour de telles applications, le ProfiHub B5+R est une solution économique parfaite pour construire des câbles de raccordement sûrs sur les réseaux DP haute vitesse. Il dispose de la fonctionnalité d'un répéteur transparent 5 voies avec canaux séparés galvaniquement. Cela permet de construire des structures réseau avec des câbles de raccordement étendus, chacun pouvant utiliser jusqu'à 31 appareils individuellement et ayant la même longueur que le câble de bus principal. ProfiHub B5+R rafraîchit les messages entrants sur un canal et les transmet à tous les autres canaux (topologie de la tête de poulet).
Comme ProfiHub B5+R permet de créer des segments séparés galvaniquement, les appareils peuvent maintenant être montés et montés en cours de fonctionnement. De plus, les interférences électriques sur le bus et les interférences CEM sur un câble de raccordement ne se propagent pas aux autres segments. La logique intelligente et les circuits d'isolation du ProfiHub B5+R garantissent que la largeur de l'embout ne change pas. Ainsi, les appareils ProfiHub ne sont pas soumis à des restrictions pour la connexion série. La logique détecte également automatiquement la vitesse de transmission.
Pour faciliter le travail d'installation, la terminaison est intégrée par des résistances de terminaison et peut être activée/désactivée. Le principe de mise à la terre est également sélectionnable : mise à la terre directe ou capacitive. Les concentrateurs professionnels sont alimentés par une tension continue de 10-32 volts (les versions pour une tension alternative de 110 / 230 V sont également disponibles). Pour le dépannage, l'entretien et la mise en service, les ProfiHub disposent d'un écran à l'extérieur qui indique l'état de chaque canal (données (données) et erreur (erreurs)).
Ce texte a été traduit par une machine.
