Schabus GX-D500 Détecteur de dioxyde de carbone avec capteur externe sur secteur Gaz détecté dioxyde de carbone
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (395,83 € / unité(s))
395,83 €
HT
dont 0,11 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
GX-D500 Prof. Dispositif d'avertissement CO2 pour dioxyde de carbone
- Capteur NDIR externe prémonté sur une ligne de 4 mètres

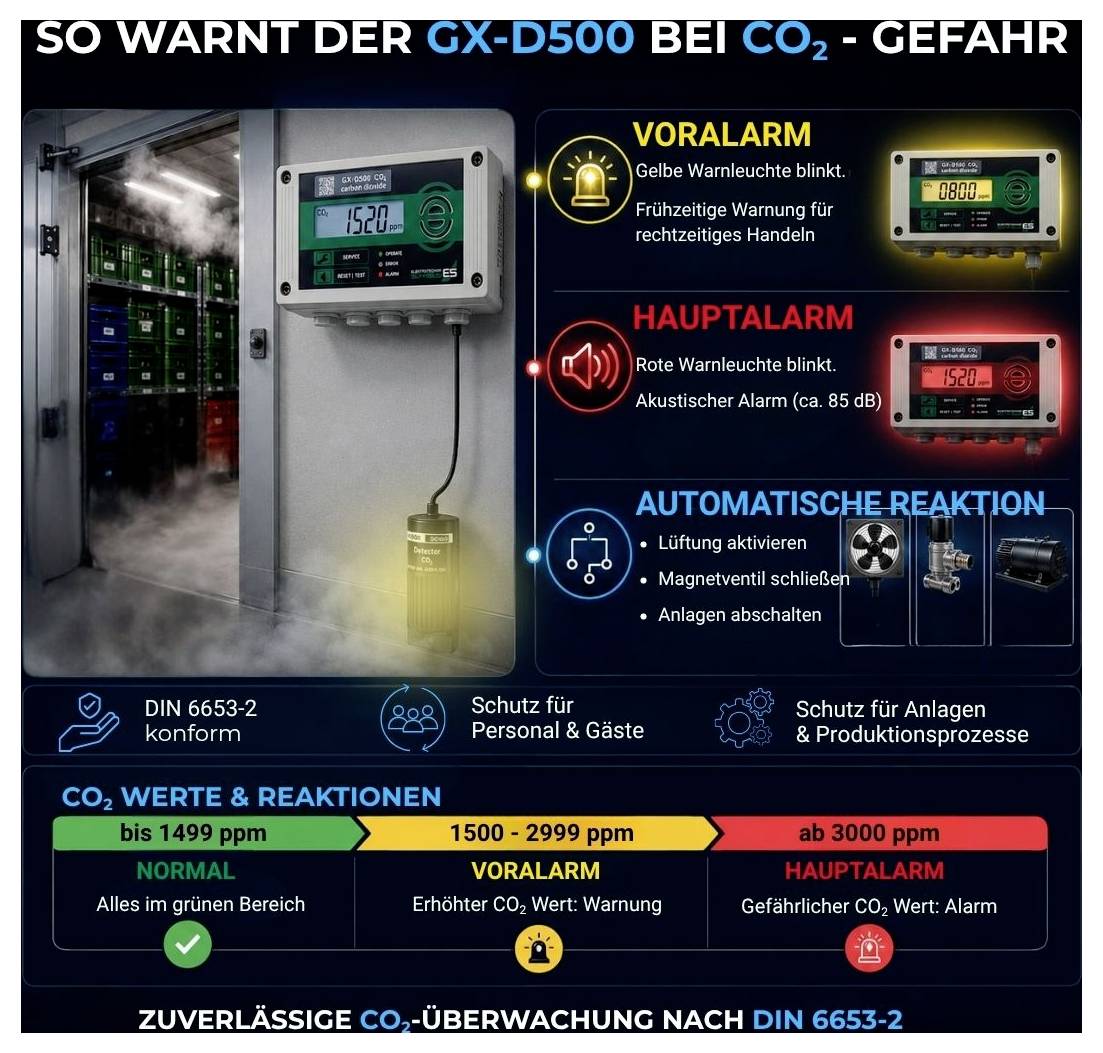

- Préalarme à 1,5 % de CO2 et alarme principale à 3,0 % de CO2
Caractéristiques techniques
- Tension de fonctionnement : 100 - 240 V AC / 50 - 60 HzPuissance absorbée : max. 10 va, type 3 va, en fonction de l'état de fonctionnementTechnologie de capteur : optique, réabsorption infrarouge, NDIRTemps de réaction typique t90 : env. 90 secondesContact relais alarme RE1 : 250 V~ AC / 5 A (inverseur sans potentiel)Contact relais défaut RE2 : 60 V= DC / 5 A (inverseur sans potentiel)Unité de commande de pression acoustique : 85 dB(A) (distance de 100 cm)Version logicielle du calculateur : à partir de P0.12Plage de fonctionnement du calculateur : -15 °C : +45 °C / 10 … 90 % HR, sans condensationPlage de fonctionnement du capteur : 0 °C : 50 °C / 10 : 90 % HR, sans condensationCâble de capteur : 3 x 0,14 mm² - Liyy - 4 m - noir - Ø 3,5 mm, extensible de 3 x 1,5 mm² à 100 mètresDurée de vie du capteur : env. 8 à 10 ans (90 % des capteurs)Indice de protection de l'appareil d'avertissement / du capteur : IP 20 / IP 54Dim. Capteur (H x L x P) : 88 x 58 x 38 mm
- Type de produit
Détecteur de dioxyde de carbone
- Spécificités
avec capteur externe
- Détecté
dioxyde de carbone
- Alimentation
sur secteur
- Largeur
160 mm
- Hauteur
80 mm
- Profondeur
55 mm
- Contenu
1 pc(s)
- Dim.
(l x H x P) 160 x 80 x 55 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2576084 Schabus GX-D500 Détecteur de dioxyde de carbone avec capteur externe sur secteur Gaz détecté dioxyde de carbone
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2576084 Schabus GX-D500 Détecteur de dioxyde de carbone avec capteur externe sur secteur Gaz détecté dioxyde de carbone
Déclaration de conformité
Déclaration de conformité 2576084 Schabus GX-D500 Détecteur de dioxyde de carbone avec capteur externe sur secteur Gaz détecté dioxyde de carbone
Description
Le détecteur d'alerte CO2 GX-D500 est un prof. Appareil d'alarme avec seuils d'alarme fixes à 1,5 % de CO2 pour la pré-alarme et à 3,0 % de CO2 pour l'alarme principale. L'utilisation est polyvalente, que ce soit la surveillance de grandes bouteilles de CO2 pour les pulvérisateurs d'eau ou la sécurité au travail lors du traitement et du stockage de la glace sèche.
La valeur seuil de l’alarme, qui est clairement perceptible tant sur le plan acoustique que visuel, a été délibérément choisie si haut afin que l’air ambiant pauvre dû au CO2 expirée des personnes ne provoque pas de fausses alarmes, mais que les défauts des installations techniques soient détectés immédiatement et en toute sécurité.

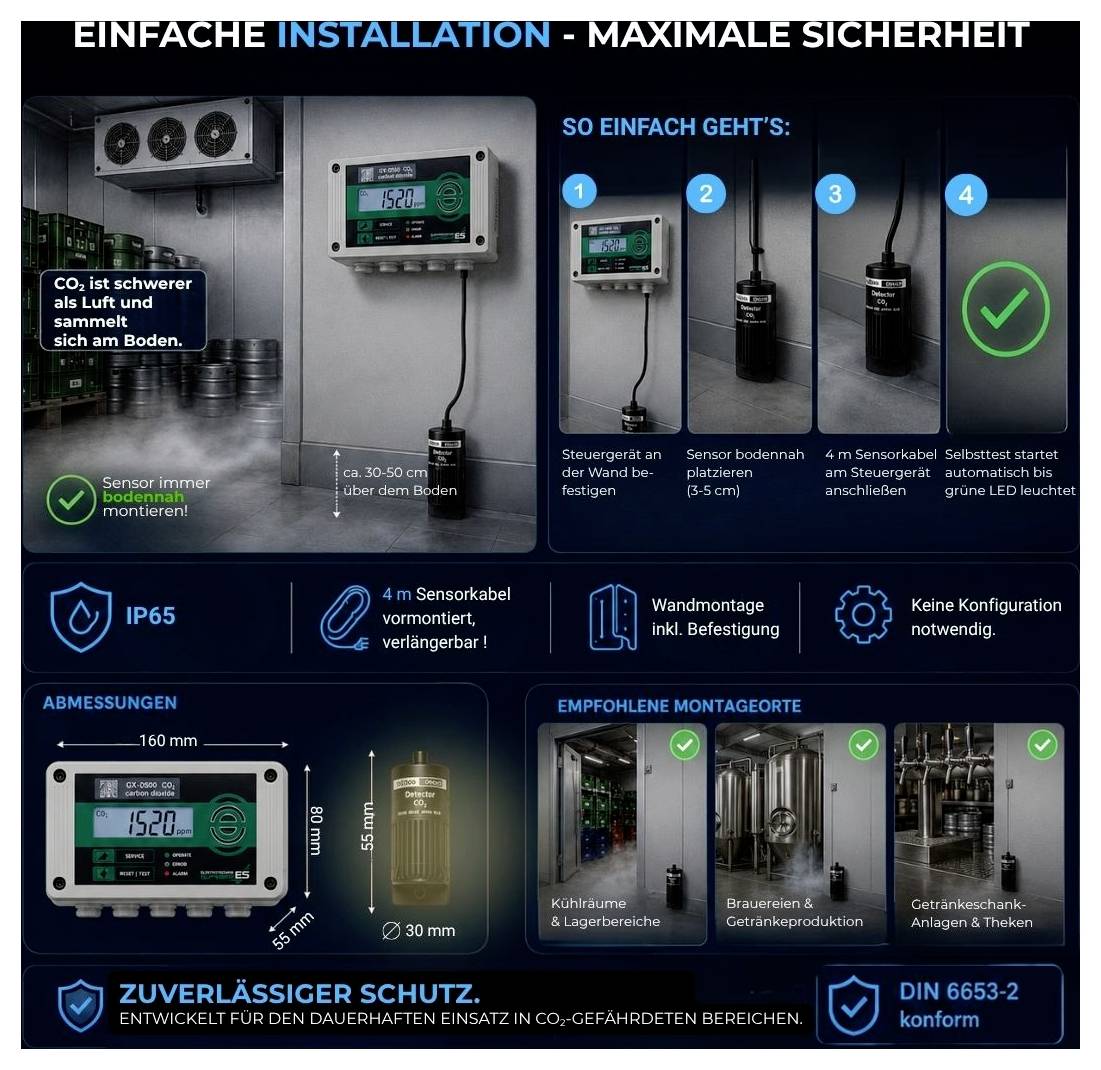

Le capteur externe avec indice de protection IP54 pour l'eau de pulvérisation est prémonté avec un câble 3 fils de 4 mètres de long. Avec une ligne 3x 1,5 mm², la conduite du capteur peut être prolongée jusqu'à 100 mètres.

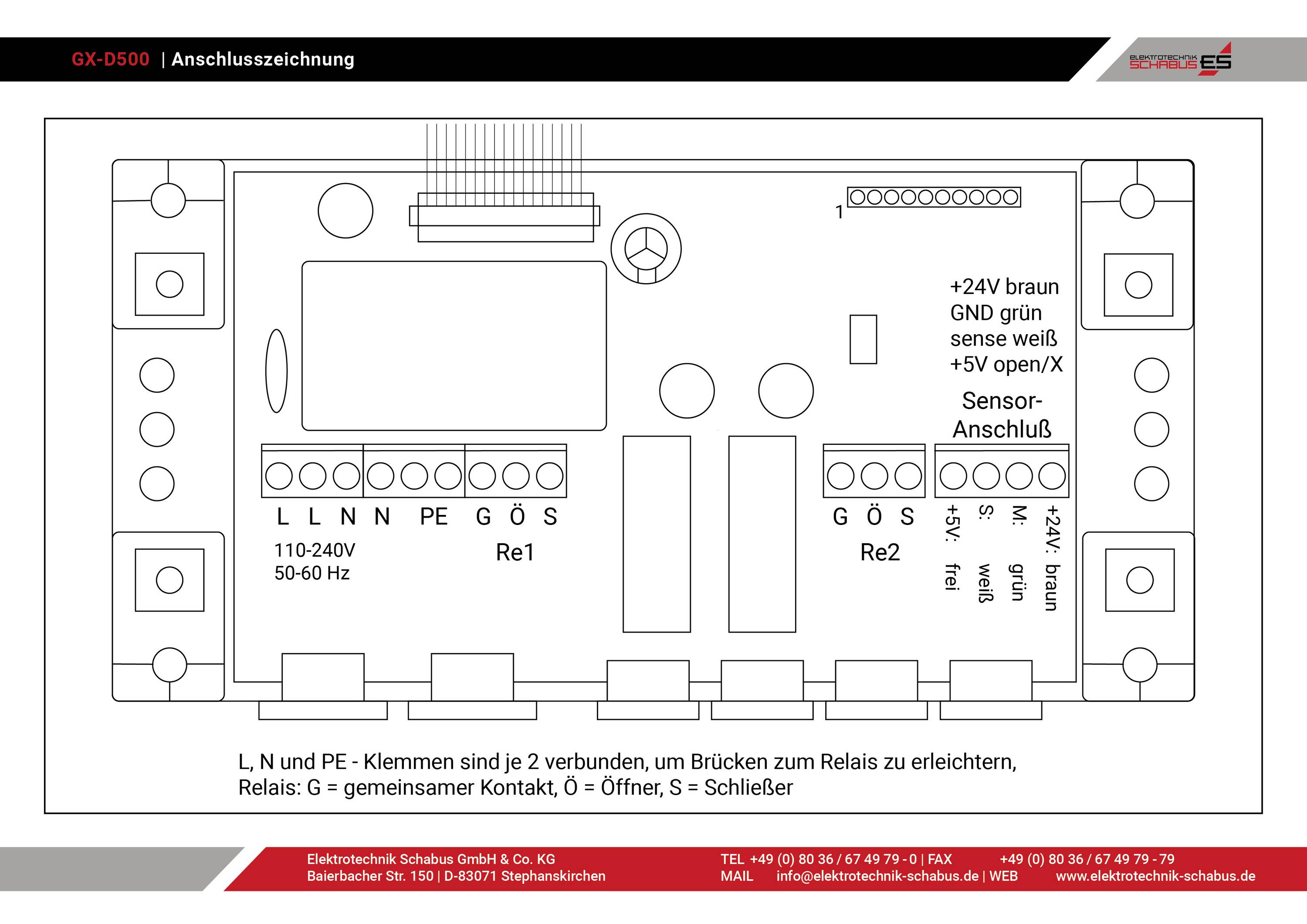

En cas d'alarme, un relais alternatif sans potentiel (230 V~ / 5 A) commute, qui peut par exemple activer des ventilations forcées ou fermer des vannes d'arrêt magnétique. Un autre relais de changement sans potentiel (60 V= / 5 A) commute en cas de dysfonctionnements techniques détectés par l'appareil lui-même et informe ainsi par exemple la technique de gestion du bâtiment. En mode surveillance, les deux relais sont serrés et tombent en cas d'alarme / de panne.
Un grand écran éclairé de 2 x 16 caractères informe en permanence sur la valeur de CO2 actuellement mesurée en pourcentage et sur les autres messages d'état de l'appareil lors de la défilement de l'affichage avec la touche de SERVICE. Ainsi, les températures à l’intérieur de l’appareil sont surveillées, les alarmes sont comptées, un code d’erreur est affiché en cas de panne technique ou la concentration de CO2 est également inscrite en pourcentage lors de la dernière alarme.
Une particularité de ce détecteur de CO2 est que l'utilisateur peut calibrer le capteur lui-même à un point zéro. Le capteur, comme tout autre capteur, est soumis à une dérive sans produit de synthèse qui le rend plus insensible au fil du temps. Surtout dans les applications où le capteur est exposé à une concentration constamment élevée de CO2 et ne reçoit pas régulièrement, au moins une fois par semaine, un étalonnage automatique pourrait afficher des valeurs complètement incorrectes au fil du temps. C'est pourquoi nous avons désactivé l'étalonnage automatique habituel de ce type. L'écartement des seuils d'alarme défini par logiciel est ainsi entièrement préservé.
Pour le calibrage, le capteur est utilisé pendant au moins 30 minutes dans de l'air frais (env. 0,04 % de CO2), puis pressé sur la touche Cal. Ce nouveau capteur n'a plus besoin d'être envoyé à Elektrotechnik Schabus pour l'étalonnage du point zéro. Sur demande, nous offrons toujours ce service – comme d’habitude.
Utilisations possibles
Stockage et traitement de la glace carbonique (centres de vaccination, Street Food Trucks, …)
Toutes les installations contenant du CO2 provenant de bouteilles sous pression (laboratoires, entrepôts, …)
Et toutes les installations qui utilisaient jusqu'à présent un GX-A1 avec capteur GX-CO2-30.
Ce texte a été traduit par une machine.
La valeur seuil de l’alarme, qui est clairement perceptible tant sur le plan acoustique que visuel, a été délibérément choisie si haut afin que l’air ambiant pauvre dû au CO2 expirée des personnes ne provoque pas de fausses alarmes, mais que les défauts des installations techniques soient détectés immédiatement et en toute sécurité.
Le capteur externe avec indice de protection IP54 pour l'eau de pulvérisation est prémonté avec un câble 3 fils de 4 mètres de long. Avec une ligne 3x 1,5 mm², la conduite du capteur peut être prolongée jusqu'à 100 mètres.
En cas d'alarme, un relais alternatif sans potentiel (230 V~ / 5 A) commute, qui peut par exemple activer des ventilations forcées ou fermer des vannes d'arrêt magnétique. Un autre relais de changement sans potentiel (60 V= / 5 A) commute en cas de dysfonctionnements techniques détectés par l'appareil lui-même et informe ainsi par exemple la technique de gestion du bâtiment. En mode surveillance, les deux relais sont serrés et tombent en cas d'alarme / de panne.
Un grand écran éclairé de 2 x 16 caractères informe en permanence sur la valeur de CO2 actuellement mesurée en pourcentage et sur les autres messages d'état de l'appareil lors de la défilement de l'affichage avec la touche de SERVICE. Ainsi, les températures à l’intérieur de l’appareil sont surveillées, les alarmes sont comptées, un code d’erreur est affiché en cas de panne technique ou la concentration de CO2 est également inscrite en pourcentage lors de la dernière alarme.
Une particularité de ce détecteur de CO2 est que l'utilisateur peut calibrer le capteur lui-même à un point zéro. Le capteur, comme tout autre capteur, est soumis à une dérive sans produit de synthèse qui le rend plus insensible au fil du temps. Surtout dans les applications où le capteur est exposé à une concentration constamment élevée de CO2 et ne reçoit pas régulièrement, au moins une fois par semaine, un étalonnage automatique pourrait afficher des valeurs complètement incorrectes au fil du temps. C'est pourquoi nous avons désactivé l'étalonnage automatique habituel de ce type. L'écartement des seuils d'alarme défini par logiciel est ainsi entièrement préservé.
Pour le calibrage, le capteur est utilisé pendant au moins 30 minutes dans de l'air frais (env. 0,04 % de CO2), puis pressé sur la touche Cal. Ce nouveau capteur n'a plus besoin d'être envoyé à Elektrotechnik Schabus pour l'étalonnage du point zéro. Sur demande, nous offrons toujours ce service – comme d’habitude.
Utilisations possibles
Stockage et traitement de la glace carbonique (centres de vaccination, Street Food Trucks, …)
Toutes les installations contenant du CO2 provenant de bouteilles sous pression (laboratoires, entrepôts, …)
Et toutes les installations qui utilisaient jusqu'à présent un GX-A1 avec capteur GX-CO2-30.
Ce texte a été traduit par une machine.
Modèle
- Câble de capteur extensible jusqu'à 100 mètresAvertissement visuel et sonore (audiovisuel)2 relais inverseurs 5 A indépendants sans potentiel pour l'alarme et les interférencesÉcran 2 x 16 caractères, rétroéclairéL'étalonnage du point zéro peut être effectué par l'utilisateur lui-mêmeAffichage permanent de la concentration de CO2 mesurée en pourcentageAppareil d'avertissement en IP20, capteur en IP54.
Contenu de la livraison
- AVERTISSEUR DE CO2 GX-D500
- Capteur externe prémonté sur câble de 4 mètres
- Matériel de montage : 4 grandes et 2 petites vis et chevilles, 2 tournevis
- 2 grands raccords et un petit raccord PG
- Instructions de montage et d'utilisation allemandes.
Avertissement
Mode d’emploi pas disponible en Français. Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
