Name: Schlegel STLO_M05 Bouton-poussoir à rappel blanc IP65, IP67 1 pc(s)
Brand: Schlegel
SKU: 2865189
Availability: InStock

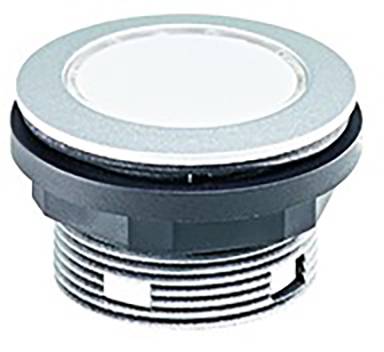

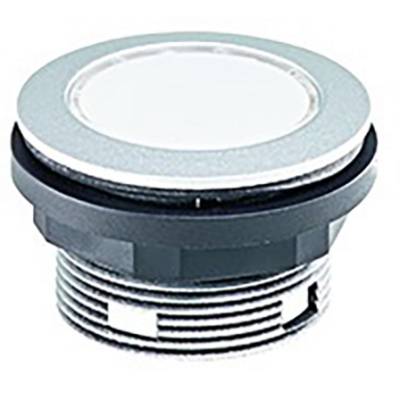

Un bouton-poussoir rond en argent avec filetage et base noire, utilisé comme élément de commande ou de contrôle dans des appareils.

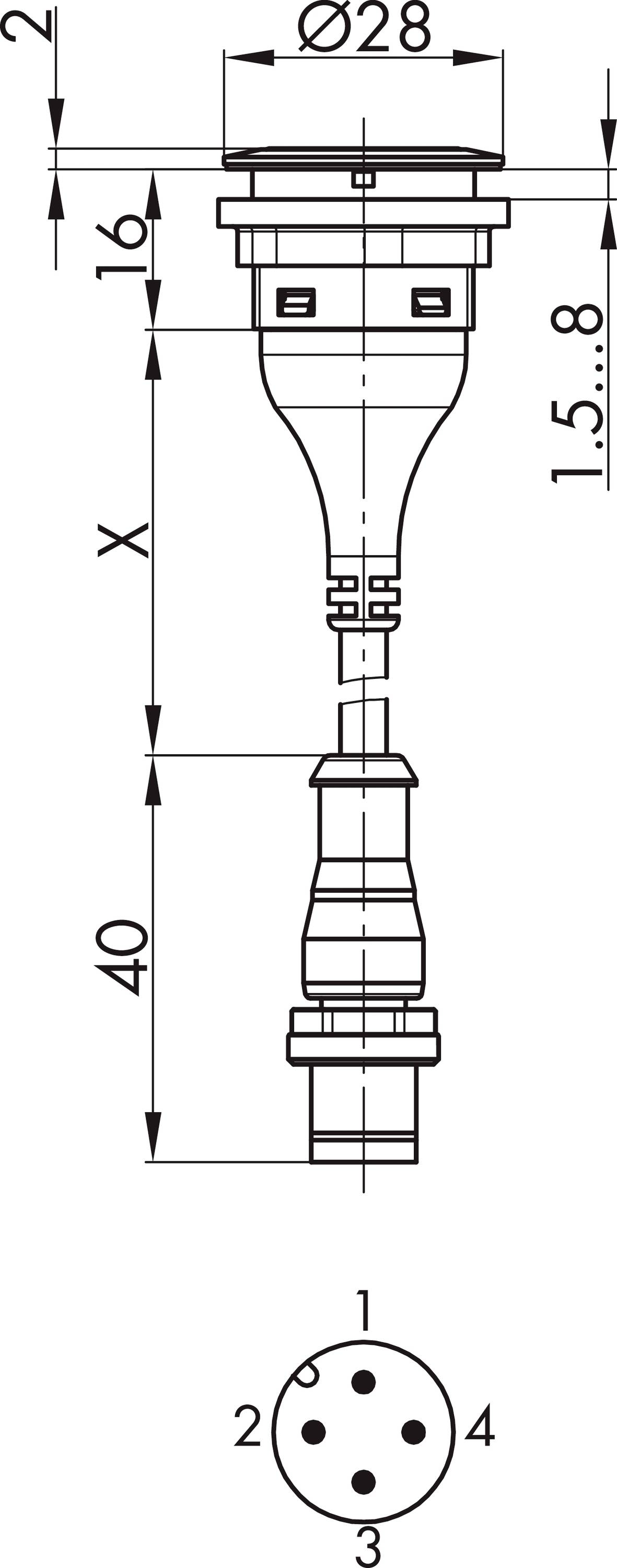

Dessin technique d'un composant cylindrique avec dimensions : diamètre 28 mm, hauteur 40 mm. Vue détaillée des broches de connecteur (1 à 4).

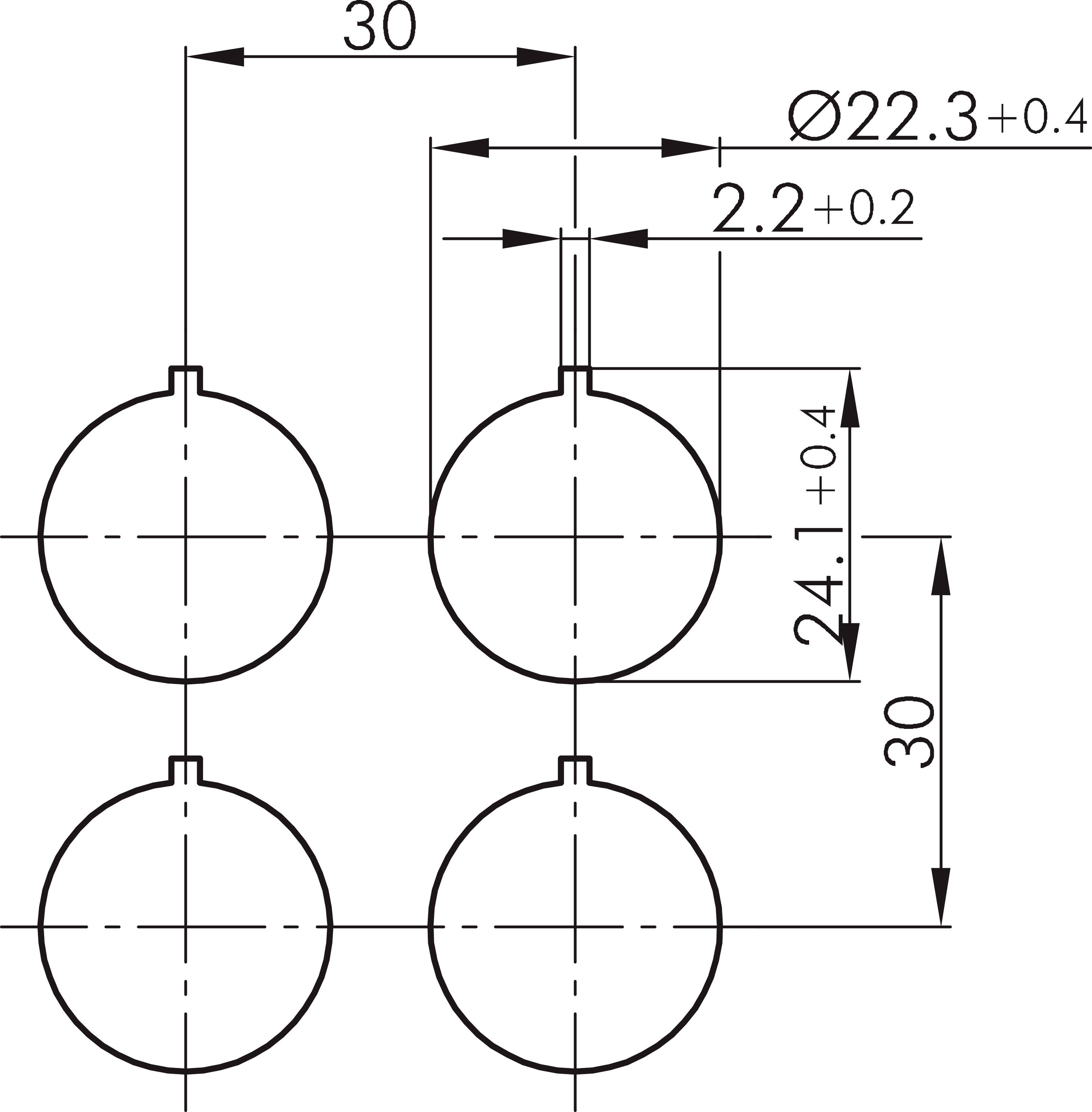

Dessin technique de quatre cercles disposés selon un motif carré, avec les dimensions : Ø22,3 mm et des espacements de 30 mm horizontalement et verticalement.

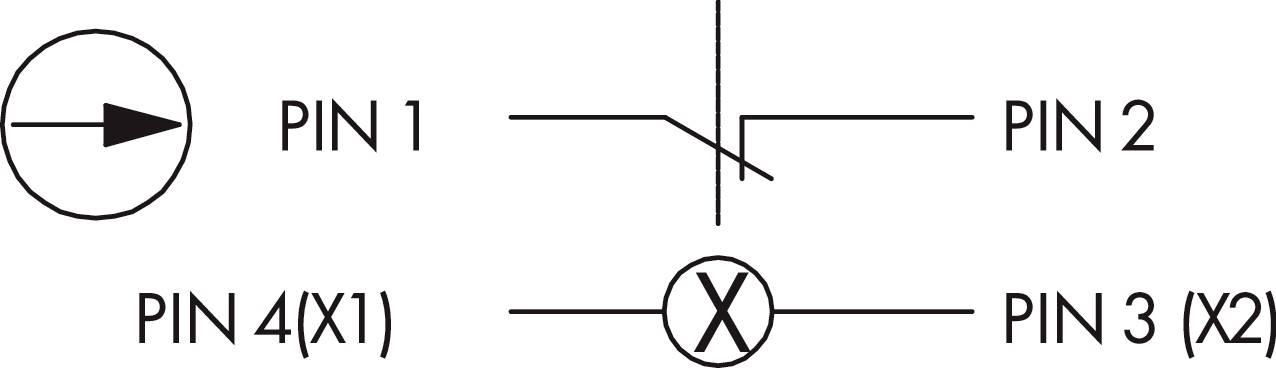

Le schéma montre une diode, un interrupteur simple et une connexion croisée, étiquetés 'Pin 1', 'Pin 2', 'Pin 3 (X2)', 'Pin 4 (X1)'.

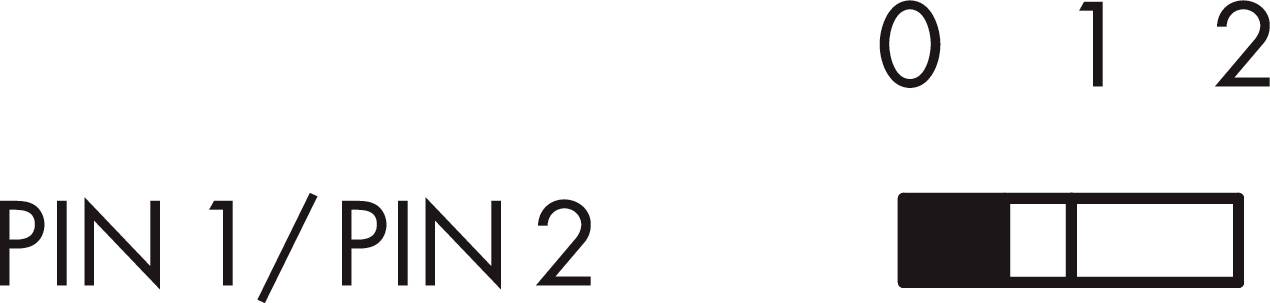

PIN 1/PIN 2 avec curseur, niveaux de 0 à 2. Le curseur est réglé sur le niveau 1.

1/5

Photo non contractuelle

Type de produit

Bouton-poussoir

Type d'éclairage

LED

Type de contact

1 NF (R)

Connexion

connecteur mâle M12

Ø de montage

22.3 mm

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

6 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (59,99 € / unité(s))

59,99 €

Plus que 6 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Rubrique : bouton-poussoirSérie : SHORTRON ®-M12Indice de protection : IP65 / IP67 (IP65 à l'arrière)Éclairage : ouiInscriptible : ouiMatériau du contact : AgNiNormes : en 60947-5-1, en 61058-1Type de contact : 1ÖType de raccordement : M12 4 pôles Avec câble PUR, codage A; longueur 25 cm; torons 4 x 0,34 mm² (AWG22)Douille de lampe : aucune LED blanche 3 mm intégréeFonction de commutation : fonction de toucheLevée hydraulique : 2,3 mmOuverture forcée : conforme à la norme EN60947-5-1, annexe KDurée de vie électrique : 1 Mio. Cycles de commutation DC13 : max. 100 000Durée de vie mécanique : 1 Mio. Cycles de commutationOuverture de montage : Ø 22,3 mmLongueur du câble (X) : 250±30 mmCadre avant : couleur argentTempérature de fonctionnement : -25°C... 70°CTempérature de stockage : -40°C... 80°CForme : ronde

Type de produit: Bouton-poussoir

Spécificités: illuminable

Couleur boîtier/bouton: argent

Fonctions: à rappel

Modèle: Inscriptible

Type d'éclairage: LED

Couleur d'éclairage: blanc

Type: LED

Type de contact: 1 NF (R)

Matériau du contact: AgNi

Connexion: connecteur mâle M12

Température min.: -40 °C

Forme: Rond

Température max.: +80 °C

Durée de vie mécanique: 1 Mio. Cycles de commutation

Ø de montage: 22.3 mm

Durée de vie électrique: 1 Mio. Cycles de commutation DC13 : max. 100 000

Découpe façade: Ø 22.3 mm

: IP65
IP67

Contenu: 1 pc(s)

Type: STLO_M05

Documents et téléchargements

Fiche technique

Fiche technique 2865189 Schlegel STLO_M05 Bouton-poussoir à rappel blanc IP65, IP67 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2865189 Schlegel STLO_M05 Bouton-poussoir à rappel blanc IP65, IP67 1 pc(s)

Description

Bouton-poussoir lumineux SHORTRON ®-M12 1Ö longueur de câble 25 CM

Ce texte a été traduit par une machine.

Avertissement

Dans la description du fonctionnement des interrupteurs, les valeurs entre parenthèses indiquent qu'il s'agit d'une fonction momentanée.

Description

Bouton-poussoir lumineux SHORTRON ®-M12 1Ö longueur de câble 25 CM

Ce texte a été traduit par une machine.

Avertissement

Dans la description du fonctionnement des interrupteurs, les valeurs entre parenthèses indiquent qu'il s'agit d'une fonction momentanée.
