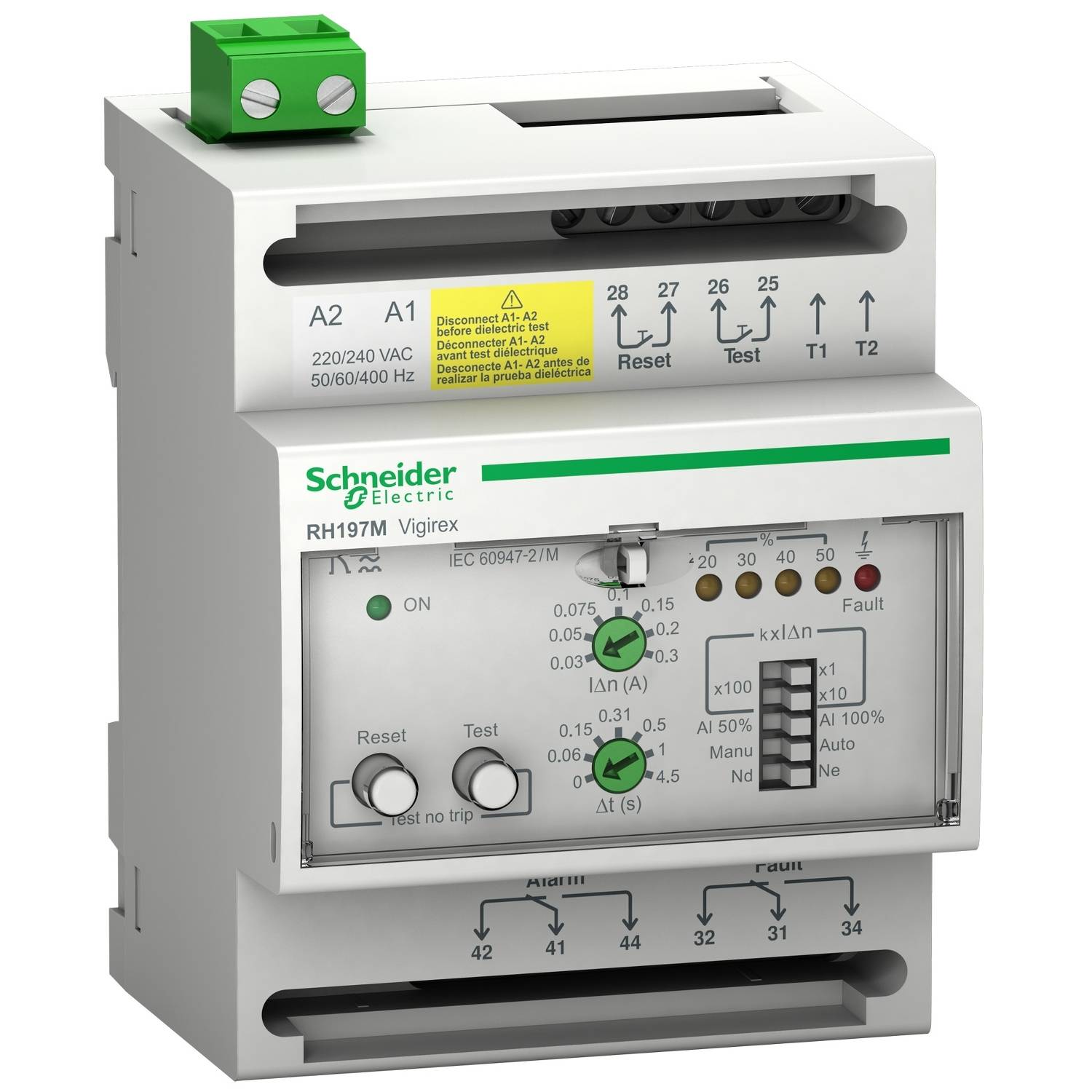

Schneider Electric 56517 56517 Relais de protection

Le VigiPacT RH197M est un relais de protection contre le courant de défaut pour le montage sur rail DIN. Il protège contre tout contact direct ou indirect avec des personnes, des risques d'incendie et des moteurs. Il mesure le courant de fuite à la terre dans un circuit électrique via son convertisseur de noyau annulaire associé. Il déclenche l'interrupteur de protection associé lorsque le courant de défaut réglé est dépassé. La tension de fonctionnement est de 220/240V AC 50/60Hz. Il s'agit d'une classe de protection contre les défauts de mise à la terre de type A. la sensibilité du courant peut être sélectionnée avec 19 seuils de 30 ma à 30 A. Le délai est sélectionnable avec 7 réglages de 4,5s. L'alarme est réglée par commutateur DIP sur 50% ou 100% d'IDN. Un interrupteur permet de choisir entre une réinitialisation manuelle sur site ou une réinitialisation automatique après un dépannage. La tension surveillée du système d'alimentation est jusqu'à 1000 V AC 50/60/400 Hz. Il est installé sur un rail DIN dans un panneau de commande et possède un indice de protection IP40. Il doit être connecté à un capteur circulaire ou rectangulaire Schneider Electric compatible de type A.
