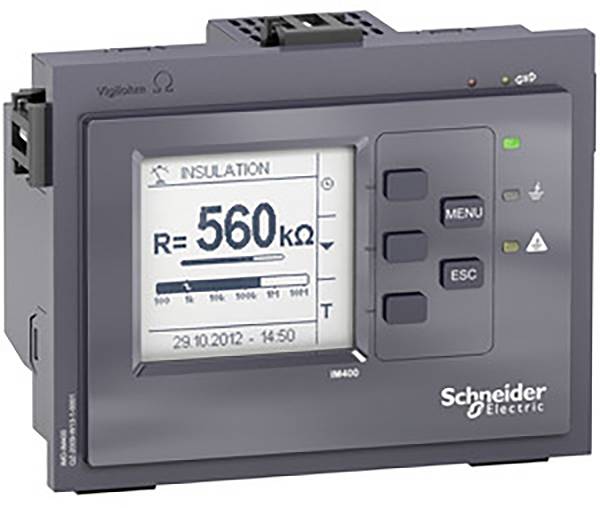

Schneider Electric IMD-IM400 IMD-IM400 Contrôleur d'isolement Nombre de sorties relais: 1

Cet appareil fait partie de la gamme Vigilohm, conçue pour la surveillance des alimentations électriques non mises à la terre (systèmes informatiques) conformément aux normes d'installation et de produit. Conformément aux normes, il est recommandé d'équiper vos systèmes d'appareils de surveillance de l'isolation (IMD). Cet appareil est conçu pour la surveillance de systèmes AC, DC et ACDC de grande taille et perturbés. Il mesure la résistance d'isolement du réseau en injectant un courant alternatif basse fréquence entre le réseau et la terre. La configuration est réglée en fonction de l'installation. Les réglages s'effectuent à l'avant de l'appareil, via l'écran HMI ou via le port de communication. Les réglages se rapportent au type de réseau, aux seuils d'alarme et de pré-alarme, au délai d'alarme de 0 à 7200 secondes et d'autres sont disponibles. Il surveille les réseaux jusqu'à 830VAC lorsqu'ils sont branchés sur le conducteur neutre, 480V lorsqu'ils sont branchés sur le câble et 480VDC, avec jusqu'à 500microfarad. L'écran noir et blanc peut indiquer la résistance d'isolement de 10 ohms à 10 mégaohm, la capacité et les erreurs temporaires. Le test automatique démarre automatiquement toutes les 5 heures et si nécessaire. Si la résistance d'isolement du système tombe en dessous du seuil défini, c'est-à-dire qu'il y a un problème de mise à la terre, une alarme est déclenchée via le relais de sortie IMDD. Dès qu'aucune erreur n'est détectée, l'alarme est effacée et le relais d'alarme revient à l'état normal. L'appareil peut être alimenté à partir d'une source de 110 VAC à 440 VAC ou d'une source de 110 VDC à 440 VDC, toutes avec une tolérance de plus ou moins 15%. Ce produit est encastré, par exemple dans une porte d'armoire de commande. L'indice de protection à l'avant est IP5, l'indice de protection à l'arrière est IP20 et la surtension est de 300 V catégorie III. L'appareil de surveillance est équipé d'une interface de communication RS485 avec protocole Modbus.
