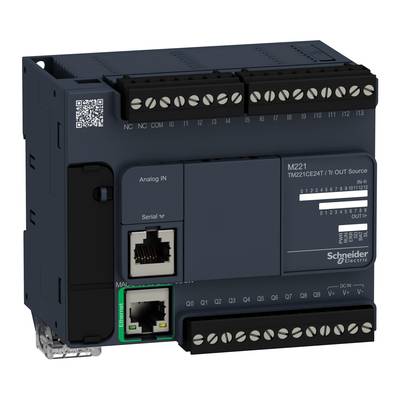

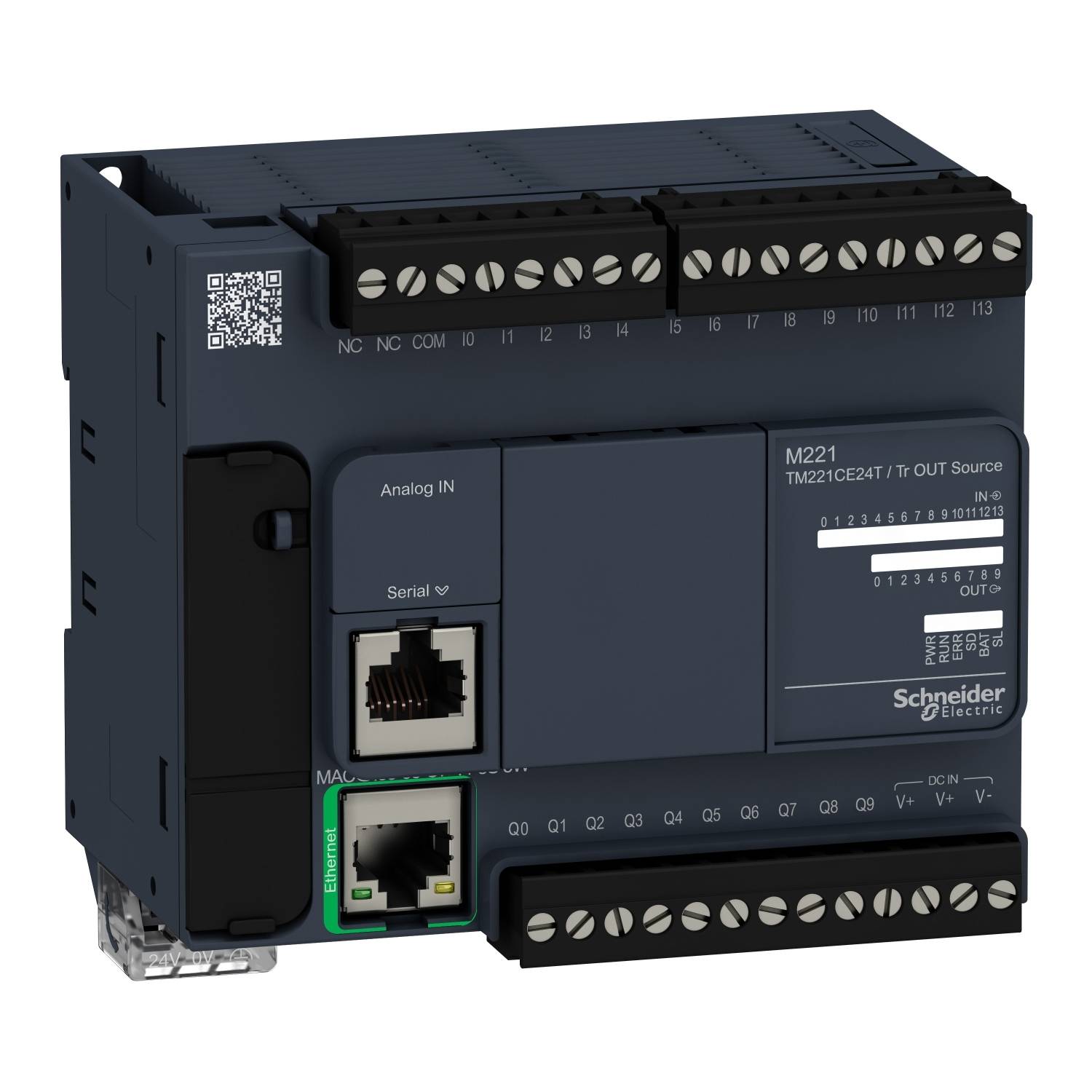

Schneider Electric TM221CE24T Module d'extension

Commande API Modicon M221 en format compact avec instructions Bool de 0,2 μs pour l'automatisation de machines industrielles simples. 24 E/S intégrées, dont 14 entrées numériques (10 standard avec 5 kHz et 4 HSC avec 100 kHz), 10 sorties numériques. 2 entrées analogiques supplémentaires (0 V à 10 V / 10 bits). Une interface Ethernet avec prise RJ45 pour Ethernet/IP (adaptateur) et Modbus TCP. Une interface RS485/RS232 avec prise RJ45 pour Modbus ASCII/RTU maître/esclave, ASCII character string, scanner Modbus série IO. L'alimentation électrique est fournie via 24 VDC. Les sorties numériques sont exécutées en tant que transistor source (0,5A). Extensible avec jusqu'à un module enfichable. Mémoire RAM intégrée de 640 ko et mémoire Flash de 2 Mo. Régulation intégrée pour jusqu'à 2 essieux coordonnés. Position Control (PDF) avec profil trapézoïdal ou S pour 2 axes en mode direction par impulsions (P/D) ou un axe en mode CW/CCW. Équipé d'un emplacement pour carte SD, d'un port USB mini B pour la programmation, d'un commutateur marche/arrêt et d'un code QR pour un accès direct à la documentation technique. Extension E/S locale et décentralisée avec système d'E/S Modicon TM3. Programmation et configuration à l'aide du logiciel gratuit EcoStruxure machine expert - Basic (téléchargement via www.se.com). Programmation API selon IEC 61131-3 dans les langages de programmation liste d'instructions (AWL), plan de contact (KOP) ou langage d'expiration (liste graphique/ SFC). Connexion via bornier à vis amovible. Température ambiante en fonctionnement -15°C à +50°C. Montage sur rail DIN 35 mm ou directement sur panneau de commande. Certifié CE, ce label, CSA, RCM, EAC, LR, ABS, DNV-GL, zone dangereuse cCSAus.

Ce texte a été traduit par une machine.
