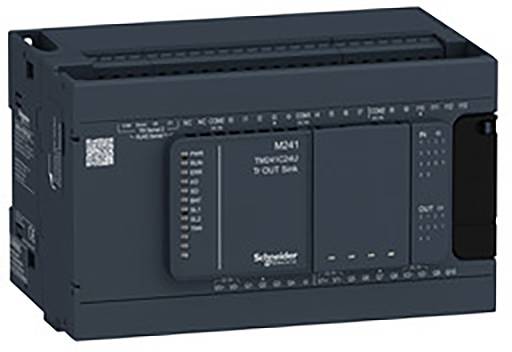

Schneider Electric TM241C24U TM241C24U Module d'extension

Commande API Modicon M241 avec instruction boolée de 22 ns pour l'automatisation de machines industrielles compactes, puissantes et connectées. 24 E/S intégrées, dont 14 entrées numériques (6x standard et 8x HSC avec 200kHz), 10 sorties numériques (6x standard et 4x générateur d'impulsions avec 100kHz). Une interface RS485/RS232 avec prise RJ45 et une interface RS485 avec bornier à vis pour Modbus ASCII/RTU maître/esclave, ASCII character string. L'alimentation électrique est fournie via 24 VDC. Les sorties numériques sont conçues comme transistor Sink (0,5A ou 0,1A en cas d'utilisation comme sortie rapide). Extensible avec jusqu'à un module enfichable. Mémoire RAM intégrée de 54 Mo et mémoire Flash de 128 Mo. Régulation intégrée pour jusqu'à 4 essieux coordonnés. Position Control (PDF) avec profil trapézoïdal ou S pour 2 axes en mode direction par impulsions (P/D), mode CW/CCW, PWM, FG. Équipé d'un emplacement pour carte SD, d'un port USB mini B pour la programmation, d'un commutateur marche/arrêt et d'un code QR pour un accès direct à la documentation technique. Extension E/S locale et décentralisée avec système d'E/S Modicon TM3/TM5. Programmation et configuration à l'aide du logiciel EcoStruxure machine expert (téléchargement via www.se.com). Programmation API selon IEC 61131-3 dans les langages de programmation texte structuré (ST), diagramme fonctionnel (FBD/CFC) liste d'instructions (STL), plan de contact (KOP) ou langage d'exécution (SFC) basé sur CODESYS V3. Connexion via des borniers à vis amovibles. Température ambiante en fonctionnement -10°C à +55°C. Montage sur rail DIN 35 mm ou directement sur panneau de commande. Certifié CE, ce, cULus listing Mark, CSA, EAC, LR, ABS, DNV-GL, ODVA, ACHILLES.

Ce texte a été traduit par une machine.
