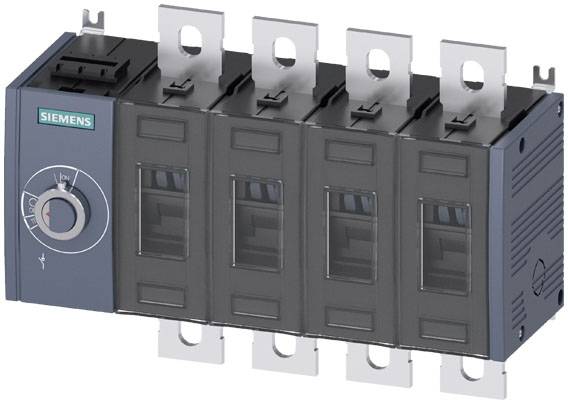

Interrupteur à coupure en charge; 500 A 6 NO (T), 4 NF (R), 2 NF (R) Siemens 3KD44440PE100
EAN :
Ref. fabricant :
Code produit :
Type de produit
Interrupteur à coupure en charge;
Nombre de pôles
4
Courant nominal - arrondi
500 A

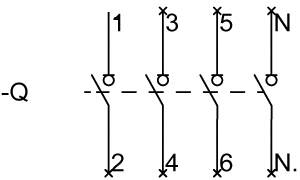

Type de contact
6 NO (T)
4 NF (R)
2 NF (R)
Alim.
1000 V/AC
Fiche technique (PDF)
Caractéristiques techniques
- Type d'affichage / pour affichage de position de commutation entraînement rotatif d'embrayage de porte : ON-OFF
- Type de connexion électrique pour circuit principal : connexion plate
- Taille du coupe-circuit de charge : 3
- Type de fixation : fixation par vis
- Montage au sol : oui
- Tension d'isolement : 1000 V
- Indice de protection : IP00
- Température ambiante pendant le fonctionnement : -25 °C - +70 °C.
- Puissance dissipée max. : 68.8 W
- Durée de vie mécanique (cycles de commutation) / typique : 15000
- Résistance à l'onde de choc : 12 kV
- Type de produit
Interrupteur à coupure en charge;
- Type de contact
6 NO (T)
4 NF (R)
2 NF (R)
- Alim.
1000 V/AC
- Nombre de pôles
4

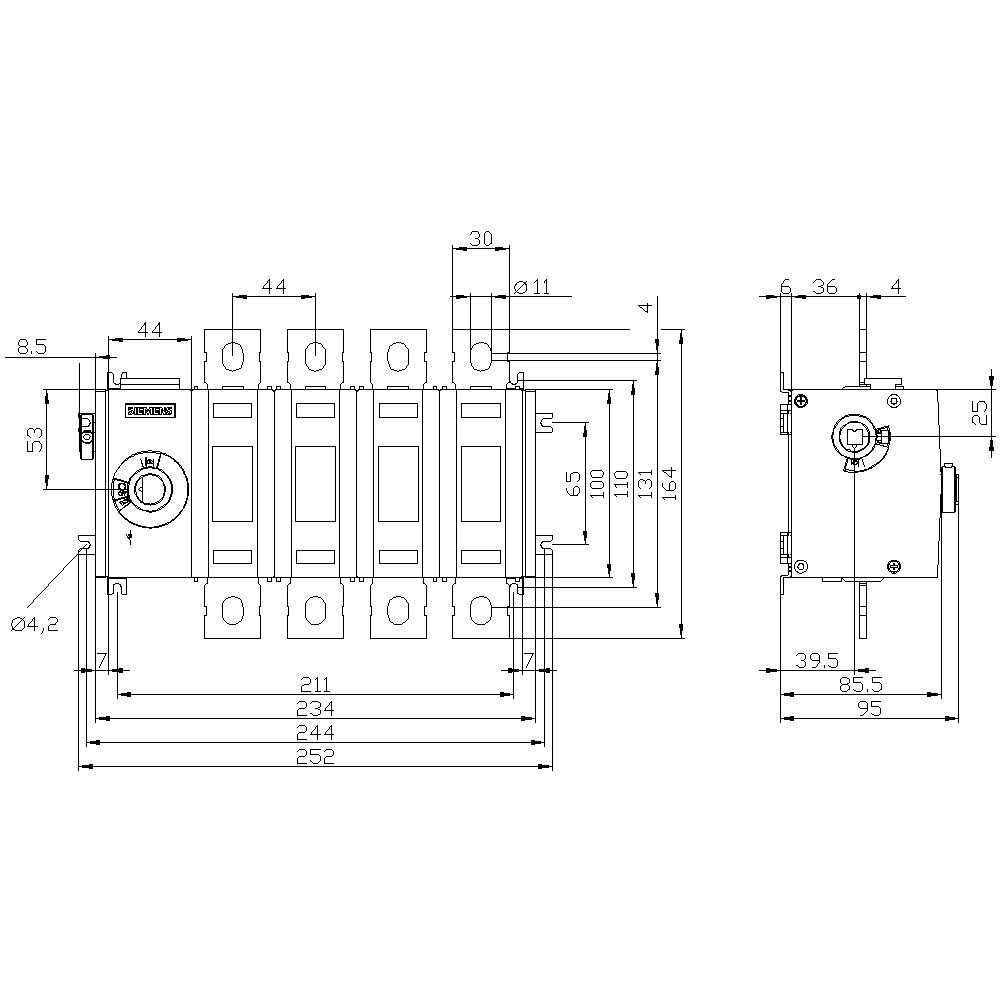

- Dim.
(l x H x P) 242.5 x 164 x 95 mm
- Courant nominal
500 A
- Courant nominal - arrondi
500 A
- Modèle
Entraînement de paroi latérale
- Largeur
242.5 mm
- Hauteur
164 mm
- Profondeur
95 mm
6
6
400 A
4
IP00
0
1
FAUX
FAUX
Flat plug-in connection
VRAI
None
VRAI
VRAI
VRAI
200 kW
13 kA
Other
VRAI
FAUX
FAUX
FAUX
FAUX
1000 V
FAUX
FAUX
Built-in device fixed built-in technique
500 A
220 kW
FAUX
400
Other
Documents et téléchargements
Fiche technique
Fiche technique 2263599 Interrupteur à coupure en charge; 500 A 6 NO (T), 4 NF (R), 2 NF (R) Siemens 3KD44440PE100
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2263599 Interrupteur à coupure en charge; 500 A 6 NO (T), 4 NF (R), 2 NF (R) Siemens 3KD44440PE100
Description

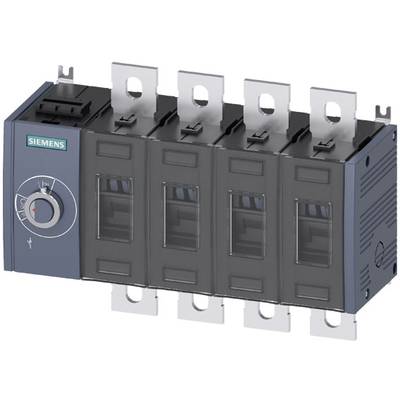

Interrupteur de séparation de charge 500A, Baugr. 3, 4 pôles entraînement latéral gauche Appareil de base sans poignée Raccordement plat Interrupteur de séparation de charge 3KD à 1600 A comme interrupteur principal, D'ARRÊT d'urgence ou de réparation puissant. Les disjoncteurs de charge 3KD jusqu'à 1600 A de Siemens offrent une protection individuelle et une grande fiabilité des installations dans l'industrie, les infrastructures et les installations. En tant qu'interrupteur principal, d'ARRÊT d'urgence ou de réparation, les disjoncteurs de charge 3KD mettent en service le matériel électrique sous charge et offrent une fonction et une distance de séparation de sécurité dans les circuits basse tension. 1. Protection contre les accidents électriques. 2. Technique robuste pour une grande fiabilité des installations. 3. Utilisation multiple avec des types de raccords et d'entraînements variables. 4. Facile à remplacer par des fonctions supplémentaires grâce à une large gamme de fonctions 5. Montage rapide sur le rail DIN chez Baugr?en jusqu'à 200 A. 6. Ingénierie efficace grâce à des données CAx complètes. 7. Documentation simple avec le configurateur manuel. 8. Convient aux installations éoliennes et solaires.
