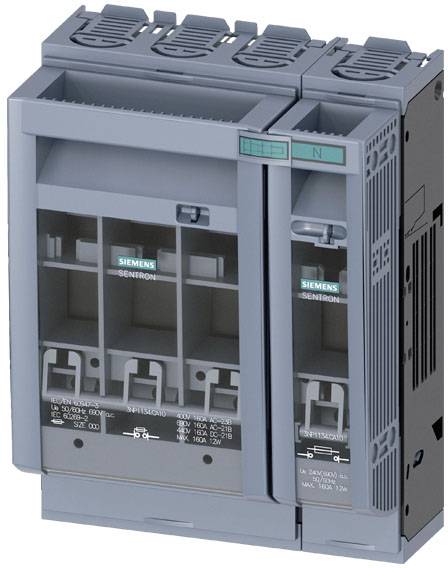

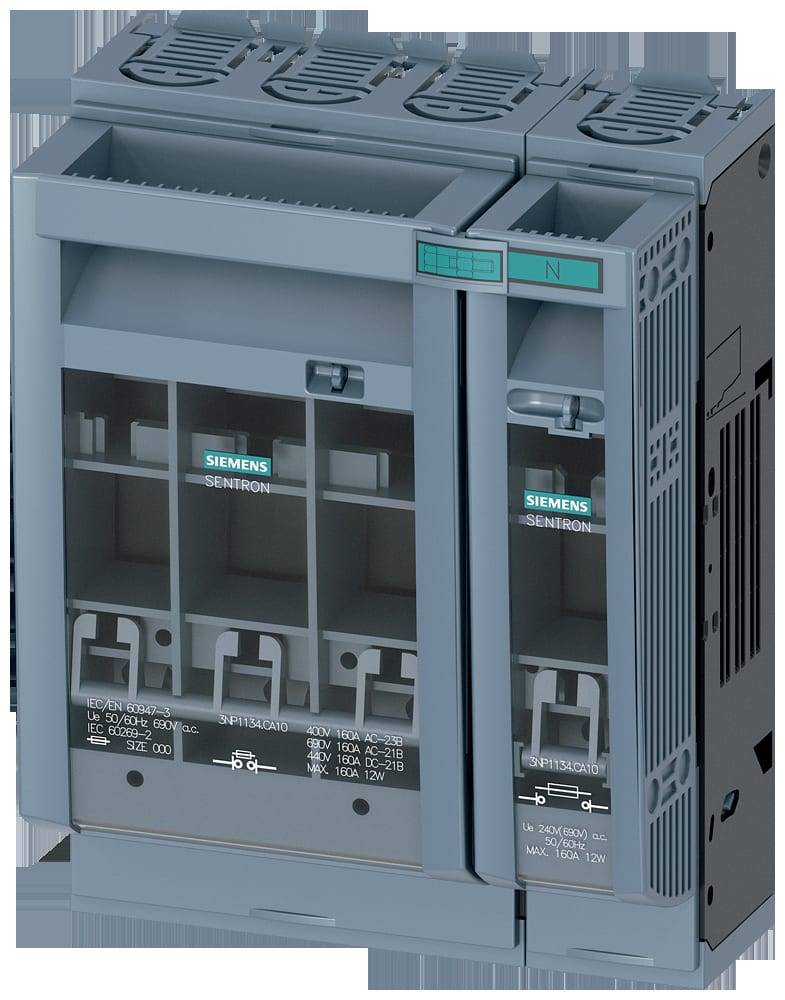

Siemens 3NP11341CA10 Interrupteur-sectionneur à fusibles Taille du fusible = 00 160 A 690 V/AC, 440 V/DC 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Interrupteur-sectionneur à fusibles
Taille du fusible
00
Nombre de pôles
4
Courant nominal - arrondi
160 A
Modèle
Plan de recouvrement 45 mm
Fiche technique (PDF)
Total (81,66 € / unité(s))
87,50 €
-7 %
81,66 €
HT
dont 0,21 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de connexion électrique / pour circuit principal : connexion de rail
- Type de technique de raccordement : connexion plate
- Type d'actionneur : poignée de couvercle
- Couple de serrage / pour raccordement à vis / minimum : 10 Nm
- Couple de serrage / pour raccordement à vis / maximum : 12 Nm
- Type d'appareil : pour montage et montage sur plaque de montage
- Taille de la languette de séparation : 00 et 000
- Type de fixation : plaque de montage
- Convient à l'utilisation / coupe-circuit : oui
- Convient à l'utilisation / interrupteur de sécurité : oui
- Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
- Position de montage : horizontale/verticale
- Durée de vie mécanique (cycles de commutation) / typique : 2000
- Position / de l'actionneur : avant
- EQUIPEMENT / verrouillage du produit : oui
- Propriété du produit / plombable : oui
- Extension du produit / commutateur auxiliaire : oui
- Extension du produit / en option / possibilité de fermeture : oui
- Extension du produit / en option / surveillance des fusibles : oui
- Extension du produit / en option / surveillance de panne de phase : oui
- Extension du produit / en option / surveillance de protection contre les surtensions : oui
- Indice de protection IP : IP40
- Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP40
- Indice de protection IP / avec interrupteur fermé / sans cadre ni gaine de câble : IP30
- Indice de protection IP / ouvert : IP20
- Résistance à l'onde de choc : 8 kV
- Température ambiante / pendant le fonctionnement / minimale : -25 °C.
- Température ambiante / pendant le fonctionnement / max. : 55 °C.
- Puissance dissipée / max. : 56 W
- Degré de pollution : 3
- Tension d'isolement : 690 V
- Section de conducteur connectable / pour contacts principaux / multibrins / minimum : 2,5 mm²
- Section de conducteur connectable / pour contacts principaux / plusieurs fils / maximum : 95 mm²
- Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / minimale : 2,5 mm²
- Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / maximum : 95 mm²
- Type de section de conducteur connectable / de conducteur lamelé / maximum : 24 x 12 mm
- Modèle
Plan de recouvrement 45 mm
- Type de produit
Interrupteur-sectionneur à fusibles
- Taille du fusible
00
- Nombre de pôles
4
- Conforme à la norme RoHS
oui

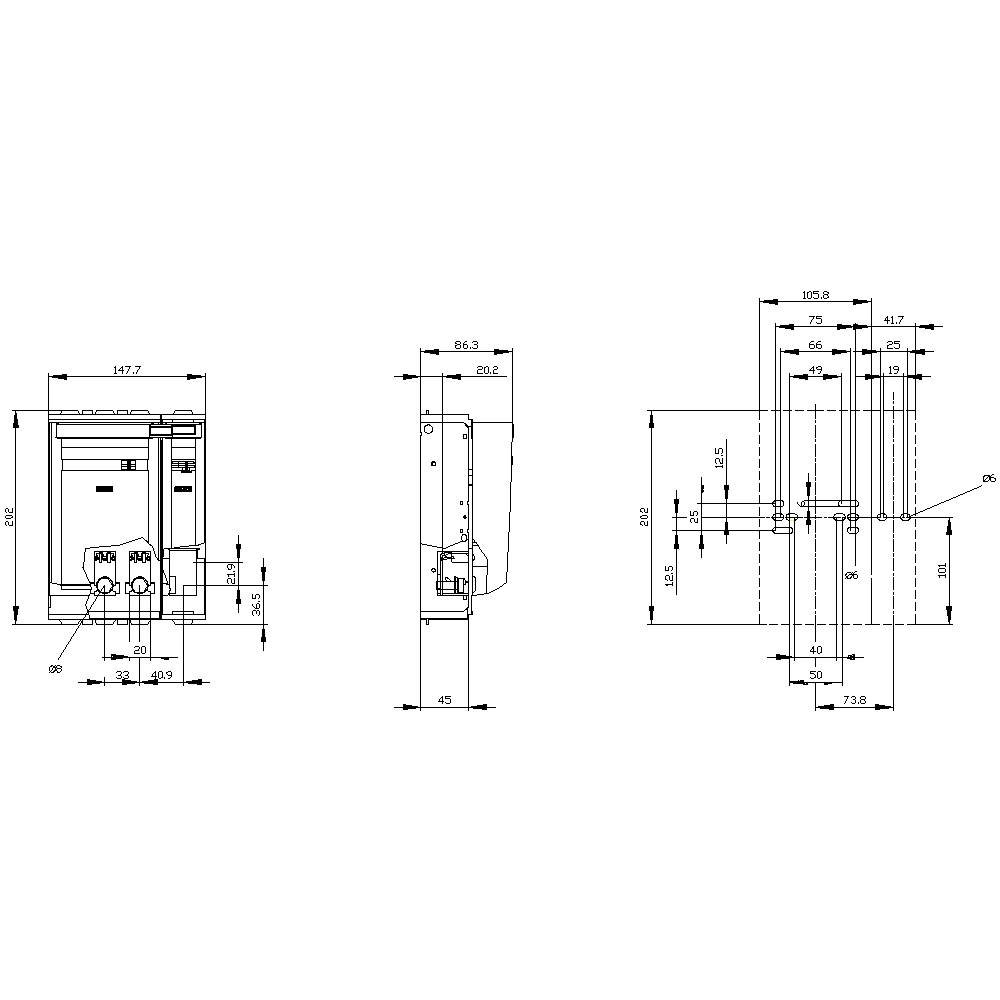

- Dim.
(l x H x P) 147.7 x 202 x 86.5 mm
- Contenu
1 pc(s)
- Courant nominal
160 A
- Courant nominal - arrondi
160 A
- Tension nominale
690 V/AC
440 V/DC
- Largeur
147.7 mm
- Hauteur
202 mm
- Profondeur
86.5 mm
Other
160 A
4
80 kA
IP40
NH000, NH00
FAUX
Rail connection
FAUX
Cover grip
FAUX
VRAI
FAUX
FAUX
FAUX
690 V
FAUX
FAUX
Front side
Documents et téléchargements
Fiche technique
Fiche technique 2262496 Siemens 3NP11341CA10 Interrupteur-sectionneur à fusibles Taille du fusible = 00 160 A 690 V/AC, 440 V/DC 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2262496 Siemens 3NP11341CA10 Interrupteur-sectionneur à fusibles Taille du fusible = 00 160 A 690 V/AC, 440 V/DC 1 pc(s)
Description
Sentron, coupe-circuit à fusible 3NP1, 4 pôles, NH00, 160 A, Pour montage et montage sur plaque de montage, connexion plate, plan de recouvrement 45 mm
