Siemens 3RW5077-6TB14 3RW50776TB14 Démarreur progressif Puissance moteur à 400 V 315 kW Puissance moteur à 230 V 160 kW

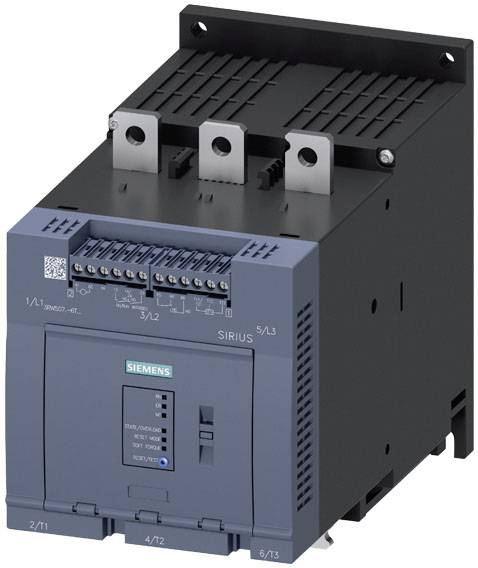

Un appareil de commutation portant l'inscription 'Siemens', montrant des connexions et des composants électroniques, utilisé dans les commandes électriques.

Photo non contractuelle

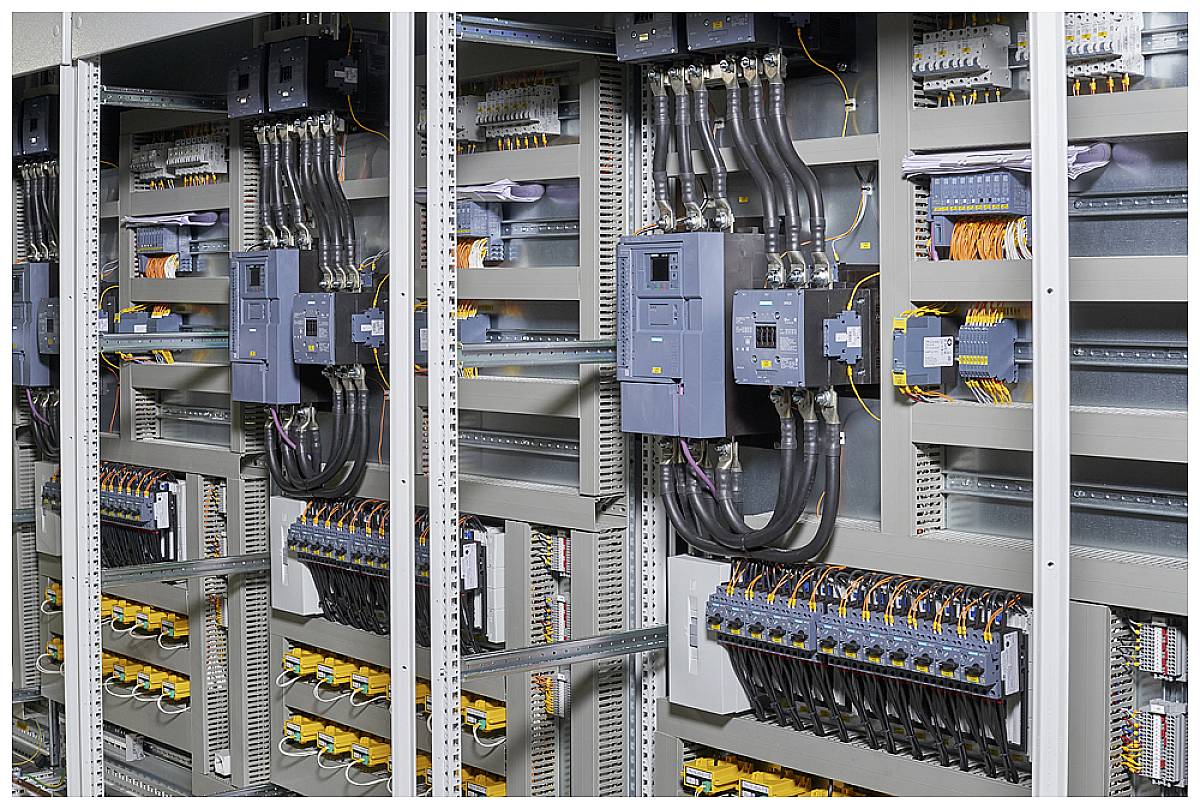

Armoire électrique de grande taille avec plusieurs câbles et circuits. Utilisée pour la distribution et le contrôle de l'électricité dans les installations industrielles.

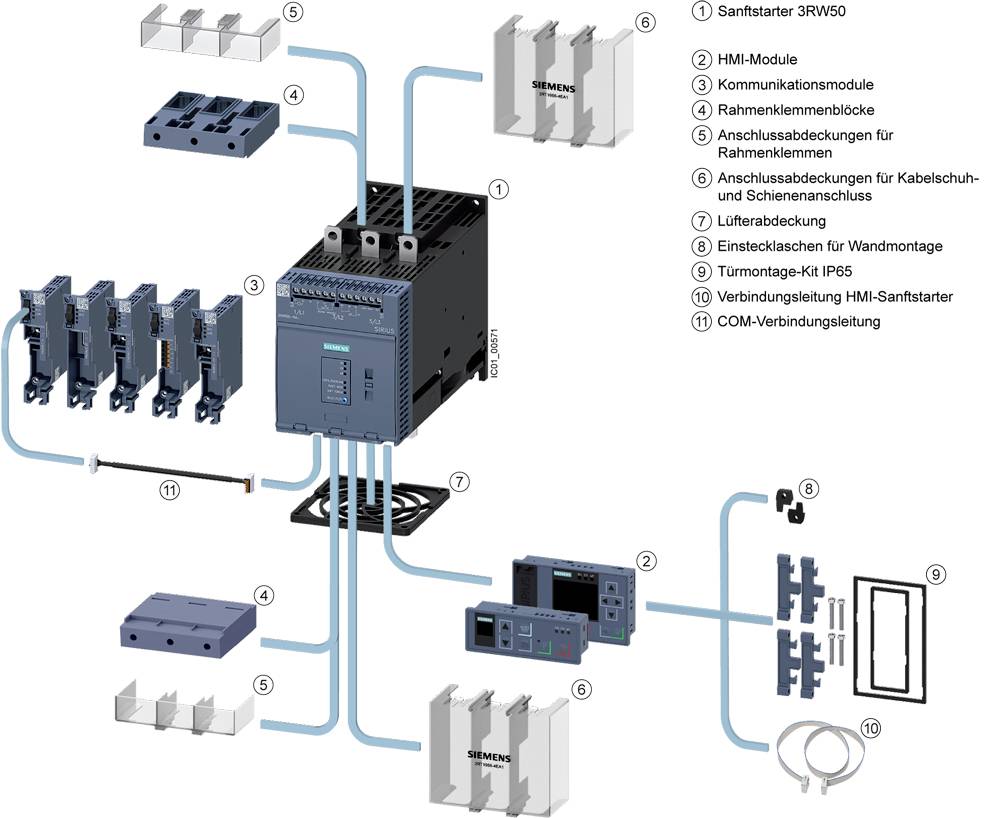

'Illustration d'un schéma électrique : Présente un module IHM avec ses connexions, capots de cadre et de ventilation, câbles de connexion et kit de montage.'

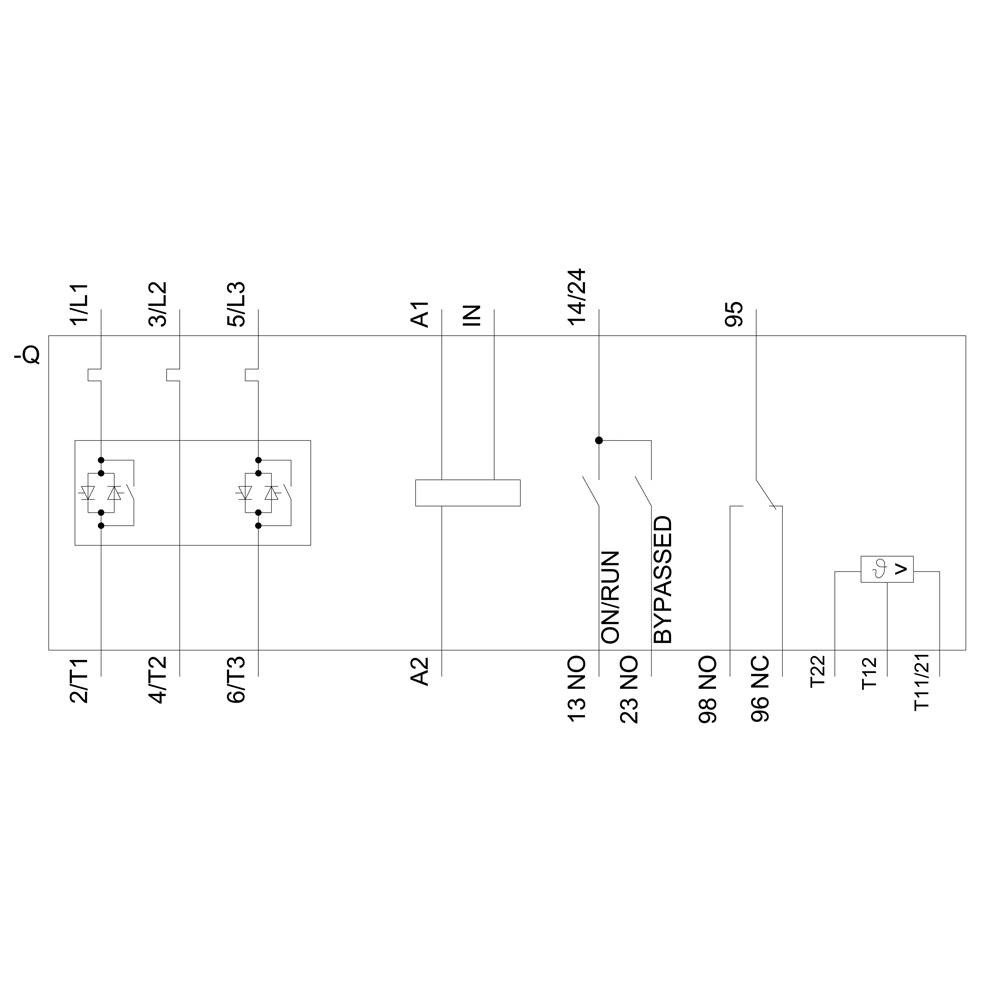

Représentation schématique d'un schéma électrique avec entrées L1/L2/L3, interrupteurs, affichage temporel et bornes de connexion 95, 96, 98.

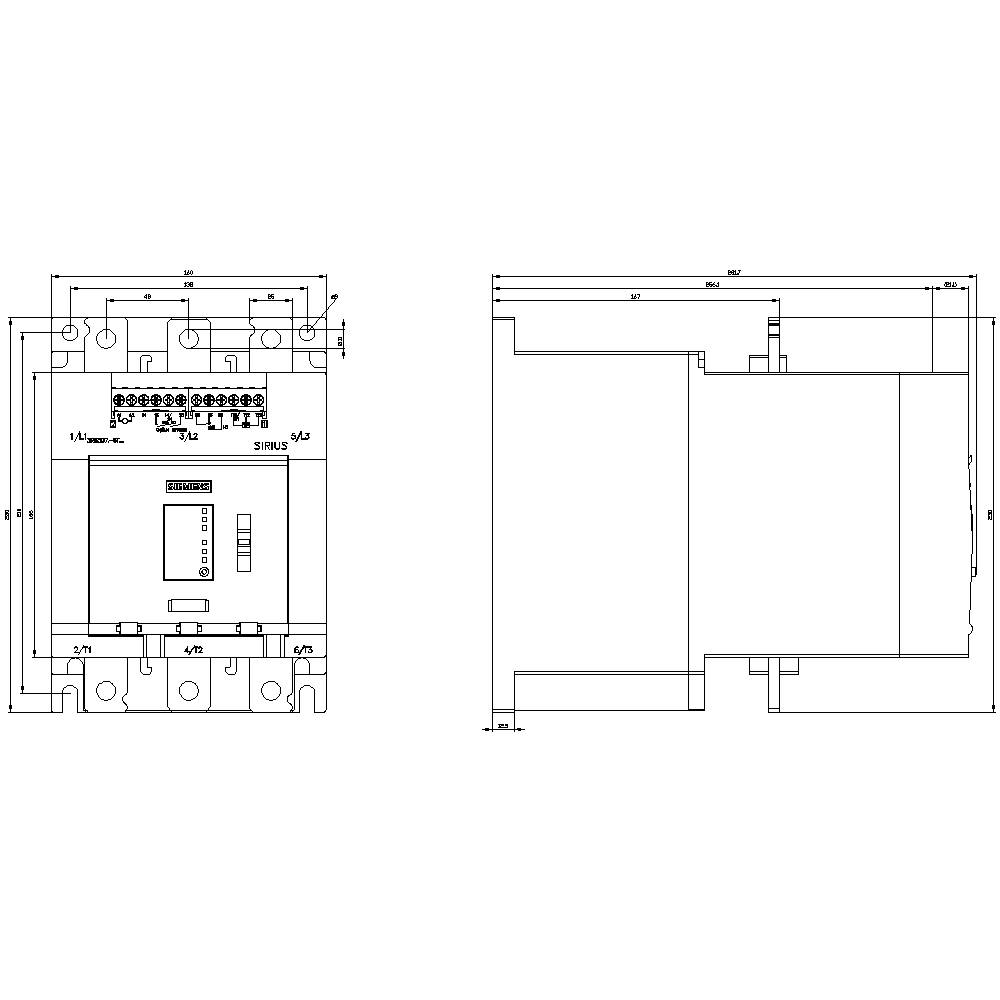

Dessin technique d'un interrupteur électrique avec des dimensions détaillées en millimètres et schéma de connexion, montrant les raccordements de câblage.

1/5

Photo non contractuelle

Fiche technique (PDF)

Livraison avant le lun. 28 septembre

Vente et expédition :

Conrad Electronic CGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

Paquet(s)

Total (3 440,83 € / unité(s))

3 440,83 €

dont 1,33 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Nombre d'entrées numériques : 1
Type de protection moteur : électronique, déclenchement en cas de surcharge thermique du moteur
Type de fixation : fixation par vis
Fréquence de fonctionnement : 50/60 Hz
Tension d'isolement : 600 V
Indice de protection : IP00
Type de sortie numérique : 2 contacts NO / 1 contact inverseur (CO)
Taille du démarreur progressif : S12

Type de produit: Démarreur progressif

Puissance moteur à 230 V: 160 kW

Puissance moteur à 400 V: 315 kW

Tension nominale: 200 V
480 V

Modèle: Variante de produit : AC 110-250 V.

Référence fabricant: 3RW50776TB14

Courant nominal: 570 A

Courant nominal - arrondi: 570 A

Type: 3RW5077-6TB14

Temps d’arrêt: 20 s

Dim.: (l x H x P) 160 x 230 x 282 mm

Connexion: borne à vis

Largeur: 160 mm

Hauteur: 230 mm

Profondeur: 282 mm

Température max.: +60 °C

Température min.: -25 °C

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Type

Puissance moteur à 400 V

Puissance moteur à 230 V

Tension nominale

Siemens "delete" Démarreur progressif Puissance moteur à 400 V 1.1 kW Puissance moteur à 230 V 0.55 kW 200 V, 400 V Courant nominal 3 A

Code produit :2262687

3 A

"delete"

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Démarreur progressif Puissance moteur à 400 V 11 kW Puissance moteur à 230 V 5.5 kW 200 V, 480 V Courant nominal 25 A

Code produit :2262688

25 A

3RW3026-1BB14

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Démarreur progressif Puissance moteur à 400 V 18.5 kW Puissance moteur à 230 V 11 kW 200 V, 480 V Courant nominal 38 A

Code produit :2262689

38 A

3RW4028-1BB14

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Démarreur progressif Puissance moteur à 400 V 75 kW Puissance moteur à 230 V 37 kW 200 V, 480 V Courant nominal 143 A

Code produit :2262690

143 A

3RW5055-2AB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Démarreur progressif Puissance moteur à 400 V 75 kW Puissance moteur à 230 V 37 kW 200 V, 600 V Courant nominal 143 A

Code produit :2262691

143 A

3RW5055-2AB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Démarreur progressif Puissance moteur à 400 V 75 kW Puissance moteur à 230 V 37 kW 200 V, 600 V Courant nominal 143 A

Code produit :2262693

143 A

3RW5055-2AB15

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Démarreur progressif Puissance moteur à 400 V 75 kW Puissance moteur à 230 V 37 kW 200 V, 480 V Courant nominal 143 A

Code produit :2262694

143 A

3RW5055-2TB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Démarreur progressif Puissance moteur à 400 V 75 kW Puissance moteur à 230 V 37 kW 200 V, 600 V Courant nominal 143 A

Code produit :2262695

143 A

3RW5055-2TB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Démarreur progressif Puissance moteur à 400 V 75 kW Puissance moteur à 230 V 37 kW 200 V, 480 V Courant nominal 143 A

Code produit :2262696

143 A

3RW5055-2TB14

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Démarreur progressif Puissance moteur à 400 V 75 kW Puissance moteur à 230 V 37 kW 200 V, 600 V Courant nominal 143 A

Code produit :2262697

143 A

3RW5055-2TB15

75 kW

37 kW

200 V600 V

Documents et téléchargements

Fiche technique

Fiche technique 2864272 Siemens 3RW5077-6TB14 3RW50776TB14 Démarreur progressif Puissance moteur à 400 V 315 kW Puissance moteur à 230 V 160 kW

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2864272 Siemens 3RW5077-6TB14 3RW50776TB14 Démarreur progressif Puissance moteur à 400 V 315 kW Puissance moteur à 230 V 160 kW

Description

Démarreur progressif SIRIUS 200-480 V 570 A, AC 110-250 V bornes à vis entrée à thermistance démarrage progressif SIRIUS 3RW50 performance de base pour des applications simples pour l'entrée et la sortie en douceur des moteurs synchrones triphasés.
Démarrage en continu, réduction des pics de courant, élimination des variations de tension du réseau au démarrage, décharge du réseau d'alimentation, réduction de la charge mécanique dans l'entraînement, gain de place et de câblage considérable par rapport aux starters et convertisseurs étoile-triangle, commutation sans entretien et manipulation simple. La dérivation intégrée permet une construction très compacte, économise de l'énergie et réduit le chauffage dans l'armoire de commande. Les fonctions de surveillance intelligentes protègent le démarreur progressif contre la surchauffe et le moteur contre les surcharges. En outre, vous pouvez limiter le courant à une valeur maximale réglable pendant la montée en puissance. La fonction innovante Soft-Torque garantit un démarrage en douceur du moteur. La réinitialisation à distance intégrée vous permet de résoudre rapidement et facilement les interférences. Homologations internationales (par ex. IEC et UL/CSA) également pour les applications à risque d'explosion (ATEX ou CEI ex).
Les démarreurs progressifs Basic performance 3RW50 sont disponibles pour les réseaux jusqu'à 600 V dans une plage de puissance allant jusqu'à 315 kW avec des tensions de circuit de commande de 24 V ou 110-250 V et sont disponibles en permanence avec raccordement à vis et à ressort. Différentes variantes d'appareils sont disponibles pour la sortie analogique et la protection du moteur thermique.
Les modules de communication en option permettent la connexion via PROFINET, PROFIBUS et Modbus TCP. Différents modules HMI sont disponibles pour l'installation dans la porte de l'armoire de commande.
Les démarreurs progressifs 3RW50 détachent la série éprouvée 3RW40 (taille S6 à S12).
Démarreur progressif SIRIUS 3RW5 - aussi flexible que votre tâche.
