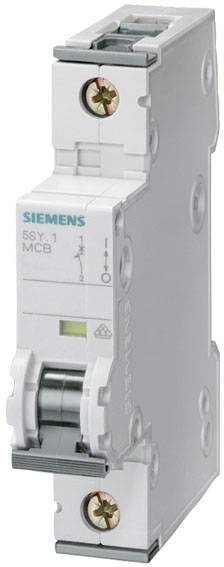

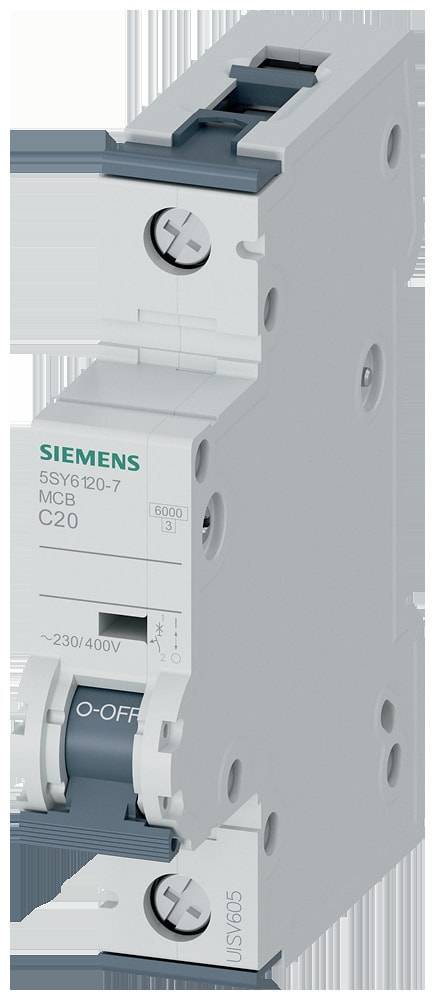

Siemens 5SY61207 5SY6120-7 Disjoncteur 20 A
EAN :
Ref. fabricant :
Code produit :
Type de produit
Disjoncteur
Nombre de pôles
1
Fusion
C
Courant nominal - arrondi
20 A
U<sub>NOM</sub>
230/400 V/AC
Fiche technique (PDF)
Total (18,33 € / unité(s))
18,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre d'unités de division : 1
- Nombre de cycles d'essai / pour les tests environnementaux : 6
- Couple de serrage / pour raccordement à vis / minimum : 2,5 Nm
- Couple de serrage / pour raccordement à vis / maximum : 3,5 Nm
- Type de base : 5SY6
- Type de fixation : système de fixation rapide
- Adapté à l'utilisation : génie mécanique / industrie
- Position de montage: indifférente
- Profondeur de montage : 70 mm
- Tension d'isolation / pour AC : 440 V.
- Tension d'isolation / en mode monophasé / en AC : 440 V.
- Tension d'isolation / en mode multiphase / en AC : 440 V.
- Durée de vie mécanique (cycles de commutation) / typique : 10000
- Nombre de pôles / remarque : 1P
- Emplacement / du câble d'alimentation : n'importe où
- EQUIPEMENT du produit / protection contre les contacts : oui
- Composant du produit / lemme combinée en haut : oui
- Composant du produit / lemme combiné ci-dessous : oui
- Propriétés du produit / propriétés de l'interrupteur principal selon en 60204-1: Oui
- Propriété du produit / sans halogène : oui
- Propriété du produit / plombable : oui
- Propriété du produit / sans silicone : oui
- Extension du produit / montage possible / équipement supplémentaire : oui
- Pouvoir de coupure (ICU+) : 15 kA
- Pouvoir de coupure courant / selon en 60898 : 6 kA
- Pouvoir de coupure courant / selon IEC 60947-2: 15 kA
- Pouvoir de coupure courant / à DC / selon IEC 60947-2: 15 kA
- Indice de protection IP : IP20, avec conducteurs raccordés
- Température ambiante / pendant le fonctionnement / minimale : -25 °C.
- Température ambiante / pendant le fonctionnement / maximum : +55 °C.
- Puissance dissipée / à la valeur assignée courant / à AC / en mode de fonctionnement chaud / par pôle : 1,7 W.
- Puissance dissipée / max. : 1,7 W
- Degré de pollution : 3
- Fréquence de tension d'alimentation : 50 Hz
- Fréquence de tension d'alimentation / remarque : 50/60 Hz
- Catégorie de surtension III
- Tension de fonctionnement / minimale : 24 V.
- Numéro AWG / en tant que section de conducteur connectable codée / minimum : 18
- Numéro AWG / en tant que section de conducteur connectable codée / maximum : 4
- Section de conducteur connectable / simple fil : 0,75 mm² - 35 mm²
- Section de conducteur connectable / fils fins / avec finition de fil : 0,75 mm² - 25 mm²
- Section de conducteur connectable / plusieurs fils : 0,75 mm² - 35 mm²
- UNOM
230/400 V/AC
- Type de produit
Disjoncteur
- Nombre de pôles
1
- Classe de fonctionnement
3
- Fusion
C
- Conforme à la norme RoHS
oui
- Courant nominal - arrondi
20 A
- Courant nominal
20 A

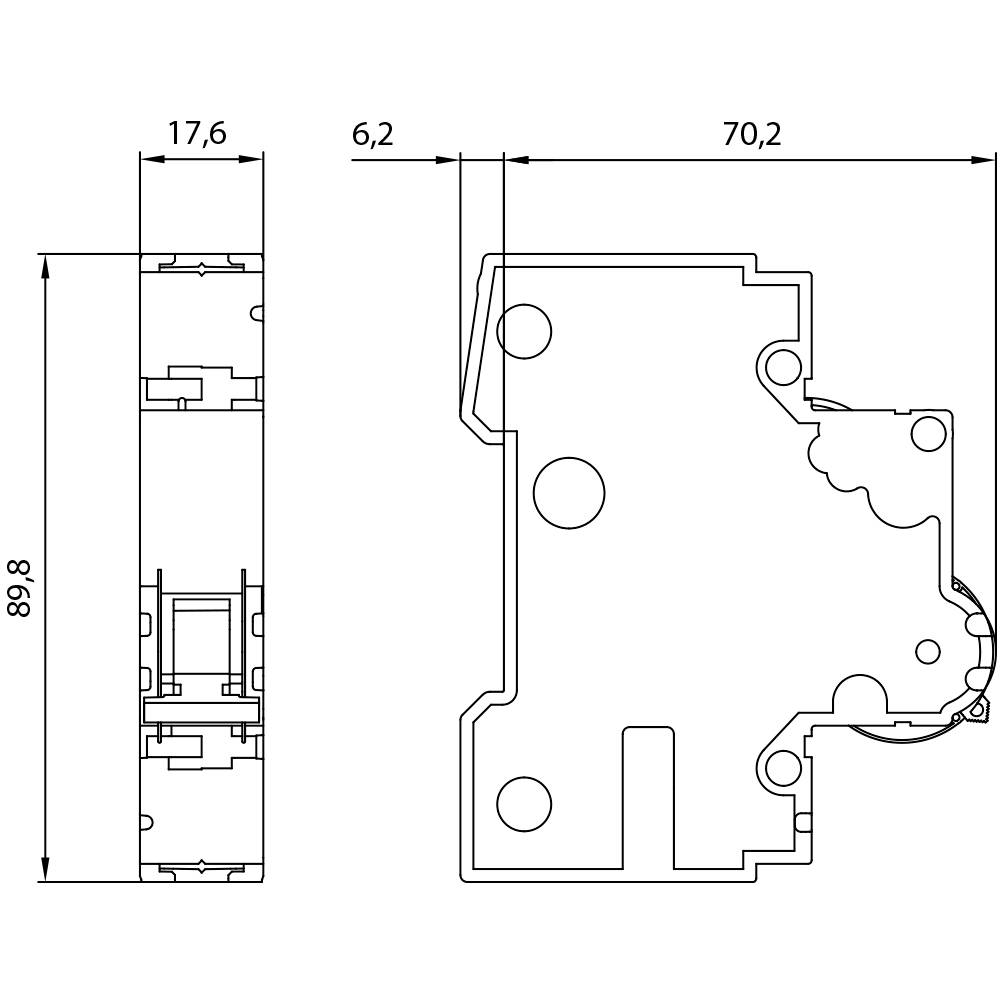

- Dim.
(l x H x P) 18 x 90 x 76 mm
- Contenu
1 pc(s)
- Capacité de coupure
5 kA
- Alim.
440 V/AC
- Largeur
18 mm
- Hauteur
90 mm
- Profondeur
76 mm
- Poids
0
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2262652 Siemens 5SY61207 5SY6120-7 Disjoncteur 20 A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2262652 Siemens 5SY61207 5SY6120-7 Disjoncteur 20 A
Description
Disjoncteur 230/400V 6kA, 1 pôle, C, 20A, T=70mm le disjoncteur de sécurité est un coupe-circuit automatique pour la protection contre les courts-circuits. Les disjoncteurs Siemens, qui constituent un élément important des composants de protection SENTRON pour l'installation électrique, offrent une protection efficace des personnes et des installations en cas de surcharge et de court-circuit. Technique de montage et de raccordement confortable, composants supplémentaires uniformes et design complet - ce sont les marques de la famille d'appareils. Que ce soit pour l'infrastructure ou pour les besoins industriels, Siemens propose des disjoncteurs pour toutes les applications et tous les domaines d'utilisation. Les disjoncteurs Siemens se distinguent principalement par : 1. Protection efficace des personnes, des investissements et des installations contre les surcharges et les courts-circuits. 2. Accessoire uniforme dans une large variété facile à monter et remplaçable à tout moment. 3. Une sécurité accrue lors de l'installation grâce à la protection contre les contacts de série. 4. Desserrage sans outil du rail DIN ou de la barre omnibus grâce à une commande manuelle à coulisse pratique. 5. Affichage clair de la position de commutation. 6. Le code DataMatrix situé à l'avant de l'appareil fournit rapidement et facilement toutes les informations relatives au disjoncteur. 7. Protection conforme aux normes avec homologations internationales. Siemens propose une gamme complète d'appareils de protection, de commutation, de mesure et de surveillance, de systèmes de distribution ainsi que de commutateurs et de prises électriques pour une infrastructure électrique sûre et efficace dans les bâtiments et l'industrie.
