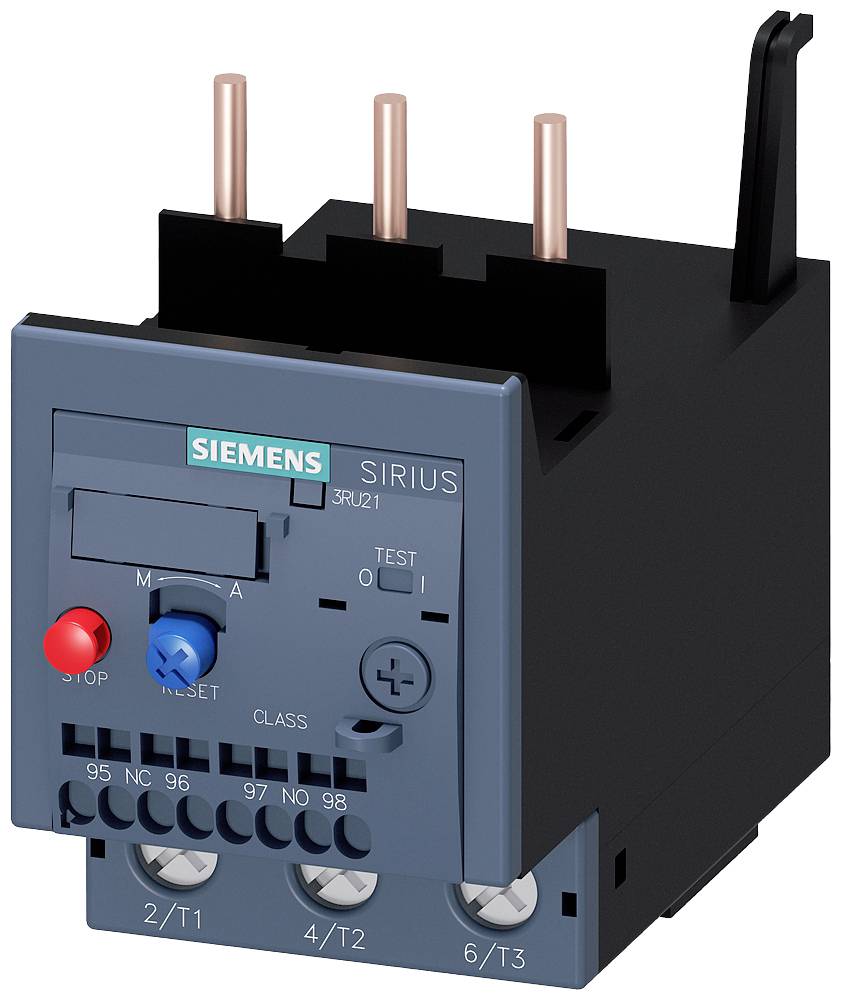

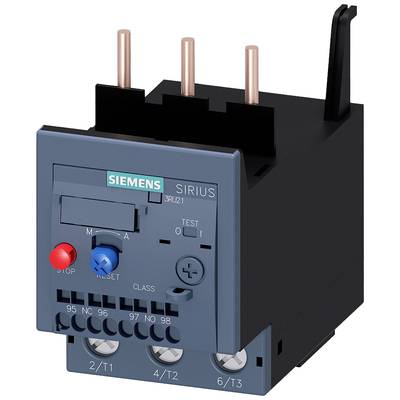

Siemens Relais de surcharge 690 V/AC 1 NF (R), 1 NO (T) 1 pc(s) 3RU2136-1HD0 Surcharge
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais de surcharge
Fonctions
Surcharge
Tension de fonctionnement max.
690 V/AC
Type de contact
1 NF (R)
1 NO (T)
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
81,66 €
3
3% = 2,26 €
79,40 €
5
4% = 3,17 €
78,49 €
10
5% = 3,78 €
77,88 €
25
5% = 4,45 €
77,21 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (81,66 € / unité(s))
81,66 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de fixation : montage du contacteur
- Type de section de conducteur connectable / pour câbles AWG / pour contacts principaux : 2x (18... 2), 1x (18... 1)
- Type de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 14)
- Type de section de conducteur connectable / pour contacts principaux / à fils fins / avec finition des fils : 2x (1... 25 mm²), 1x (1 ... 35 mm²)
- Type de section de conducteur connectable / pour contacts auxiliaires / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²)
- Type de section de conducteur connectable / pour contacts auxiliaires / à fils fins / sans finition de fil : 2x (0,5... 2,5 mm²)
- Type de section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils : 2x (1... 35 mm²), 1x (1 ... 50 mm²)
- Type de section de conducteur connectable / pour contacts auxiliaires / à un ou plusieurs fils : 2x (0,5... 2,5 mm²)
- Hauteur d'installation / à une altitude supérieure à NN / maximum : 2000 m
- Type d'insert de fusible / pour protection contre les courts-circuits du commutateur auxiliaire / nécessaire : fusible GG : 6 A, flink : 10 A
- Classe de déclenchement CLASS 10
- Taille du contacteur / combinable / spécifique à l'entreprise : S2
- Taille du relais de surcharge : S2
- Protection contre les chocs électriques : protection des doigts en cas de contact vertical par l'avant
- Courant de fonctionnement / pour AC-3 / à 400 V : 8 A.
- Position de montage: indifférente
- Valeur de réponse réglable courant / déclenchement de surcharge dépendant du courant / valeur initiale : 5,5 A.
- Valeur de réponse réglable courant / déclenchement de surcharge dépendant du courant / valeur finale : 8 A
- Tension d'isolation / en cas de degré de pollution 3 : 690 V/AC
- Résistance à la tension de choc : 6000 V
- Disposition du connecteur électrique / pour circuit principal : haut et bas
- Nombre de contacts NO / pour contacts auxiliaires / remarque : pour le message « déclenché »
- Nombre d'ouvreur / pour contacts auxiliaires / remarque : pour l'arrêt du contacteur
- Couple de serrage / pour les contacts principaux / pour la connexion à vis / maximum : 4,5 Nm
- Type d'affichage / pour l'état de commutation : coulisseau
- Type de filetage / vis de raccordement / pour contacts principaux : M6
- Type de commutateur auxiliaire : intégré
- Type de disjoncteur / pour protection contre les courts-circuits du commutateur auxiliaire / nécessaire : 6A (IK inférieur à 0,5 kA; U inférieur à 260V)
- Modèle de tournevis : diamètre 5... 6 mm
- Modèle de déclencheur de surcharge : thermique
- Fréquence de fonctionnement : 50 - 60 Hz
- Taille de la pointe du tournevis : Pozidriv taille 2
- Tension maximale admissible pour une séparation sûre / dans les réseaux avec point étoile relié à la terre / entre circuit auxiliaire et auxiliaire : 415 V.
- Tension maximale admissible pour une séparation sûre / dans les réseaux avec point étoile non relié à la terre / entre circuit auxiliaire et auxiliaire : 415 V.
- Composant du produit / détecteur de désoudage : oui
- Composant du produit / commutateur auxiliaire : oui
- Composant du produit / bouton RESET : oui
- Composant du produit / touche STOP : oui
- Fonction du produit / SET d'auteurs : oui
- Fonction du produit / détection de panne de phase : oui
- Fonction du produit / protection contre les surcharges : oui
- Puissance dissipée / à la valeur assignée courant / à AC / à l'état chaud 7,5 W.
- Puissance dissipée / à la valeur assignée courant / à AC / en mode de fonctionnement chaud / par pôle : 2,5 W.
- Courant de pleine charge (FLA) / pour moteur triphasé / à 600 V : 8 A.
- Temps de récupération / après déclenchement de surcharge / avec réinitialisation automatique / typique : 10 min
- Temps de récupération / après déclenchement de surcharge / pour réinitialisation à distance : 10 min
- Temps de préparation / après déclenchement de surcharge / avec réinitialisation manuelle : 10 min
- Type d'emballage
Piece
- Type de produit
Relais de surcharge
- Type
3RU2136-1HD0
- Fonctions
Surcharge
- Tension de fonctionnement
690 V/AC
- Tension de fonctionnement max.
690 V/AC
- Tension de fonctionnement
690 V/AC (max)
- Spécificités
avec contact auxiliaire
- Type de contact
1 NF (R)
1 NO (T)
- Tension de contact (max.)
690 V/AC
- Connexion
raccord à vis
raccordement à ressort
- Température min.
-40 °C
- Température max.
+70 °C
IP00
IP20

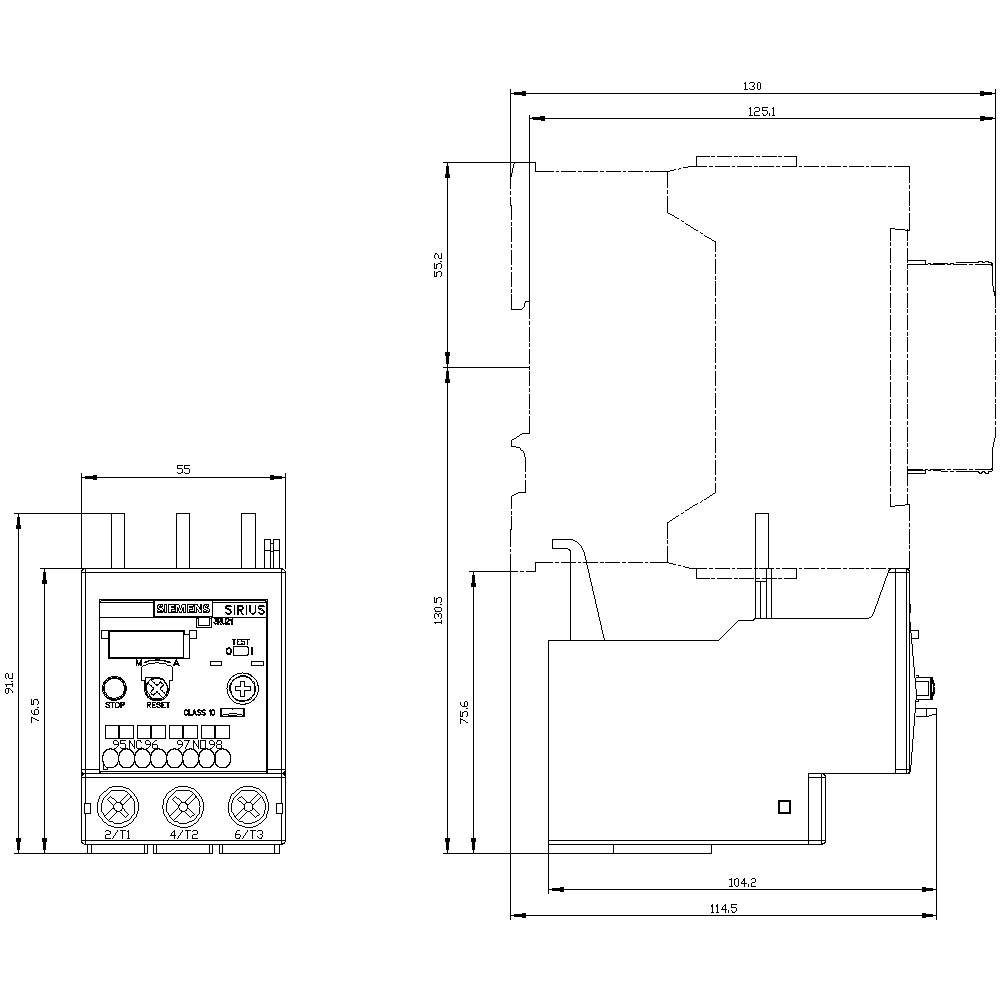

- Largeur
55 mm
- Hauteur
90 mm
- Profondeur
105 mm
- Dim.
(l x H x P) 55 x 90 x 105 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2863489 Siemens Relais de surcharge 690 V/AC 1 NF (R), 1 NO (T) 1 pc(s) 3RU2136-1HD0 Surcharge
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2863489 Siemens Relais de surcharge 690 V/AC 1 NF (R), 1 NO (T) 1 pc(s) 3RU2136-1HD0 Surcharge
Description
Relais de surcharge 5,5...8 A thermique pour protection moteur taille S2 CLASS 10 circuit principal de montage du contacteur : vis à tête Circuit auxiliaire : borne à ressort, relais de surcharge thermique auto-RESET SIRIUS 3RU2 pour la protection contre le courant des consommateurs avec démarrage normal contre un échauffement excessif par suite d'une surcharge ou d'une défaillance de phase.
Cette série est particulièrement flexible et économique. Homologations internationales (par ex. IEC et UL/CSA) et applications dans des applications potentiellement explosives (ATEX ou IEC ex) sont bien entendu.
Disponible avec différentes plages de réglage du déclencheur de surcharge. Ils sont disponibles avec raccord à vis ou à ressort pour une connexion rapide, sans entretien et sans secousses, ainsi que pour une installation individuelle.
Les accessoires s'adaptent à toutes les tailles S00 à S3.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.
