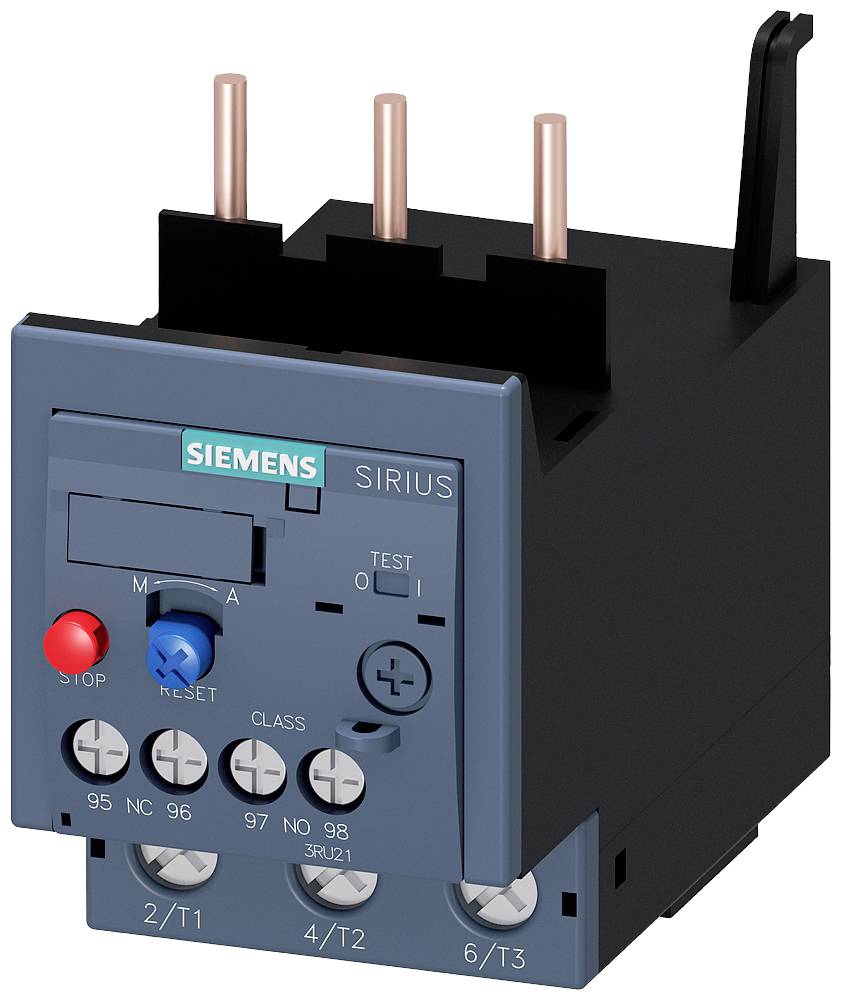

Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2136-4KB0 Surcharge

Photo non contractuelle

Une armoire électrique ouverte avec plusieurs niveaux de composants électroniques et de câblage, typiquement utilisée pour le contrôle de systèmes techniques.

Illustration d'éléments de commutation avec lignes de connexion : Relais de surcharge thermique, RESET à distance, bouton-poussoir et autres accessoires.

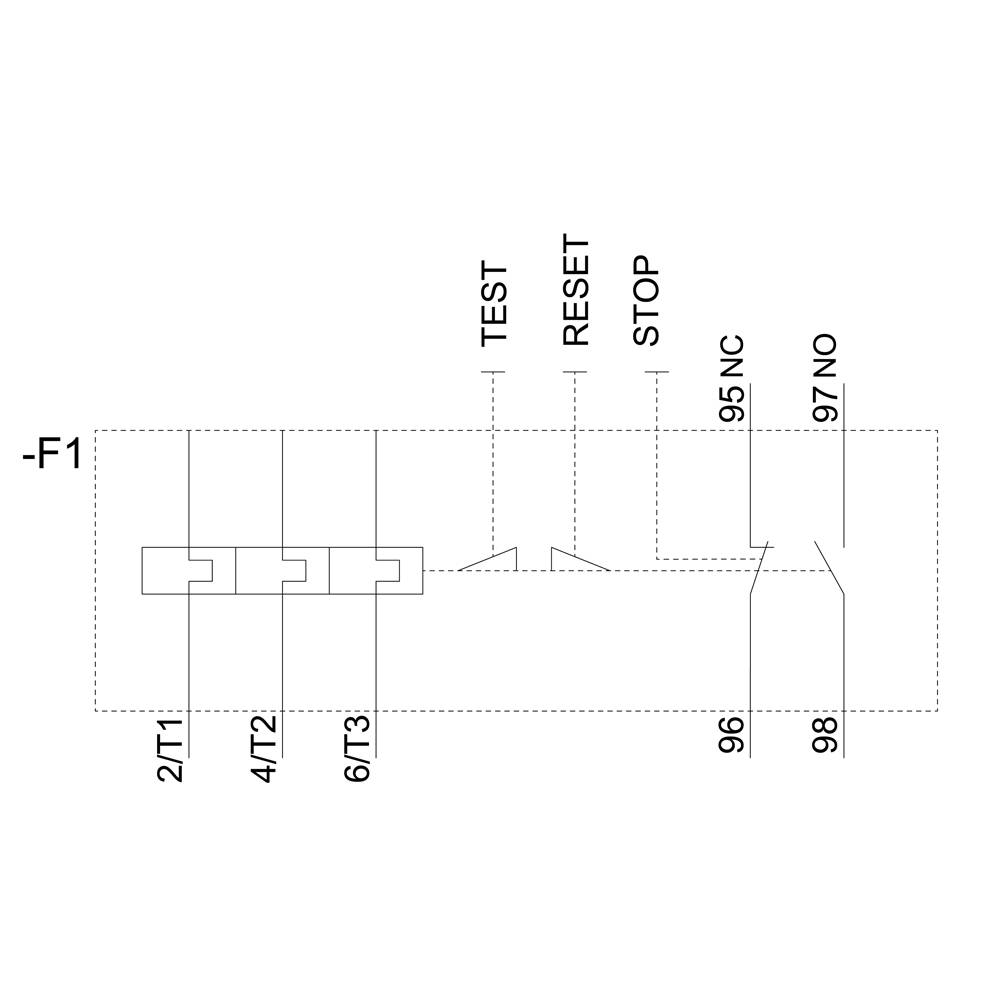

Représentation schématique d'un plan électrique, montrant les connexions et les fonctions des boutons : TEST, RESET, STOP avec numérotation.

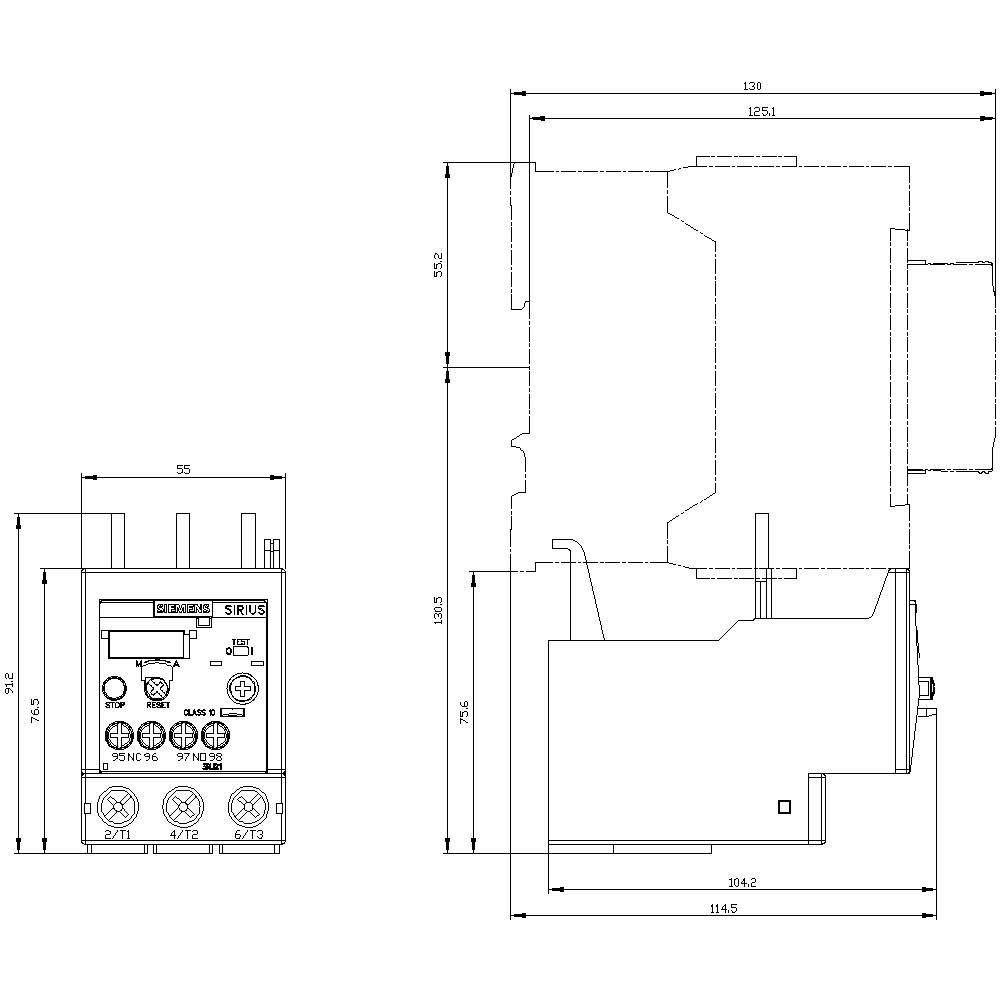

Un diagramme technique d'un relais électrique avec vue de face et vue latérale. Comprend les dimensions et les connexions pour l'installation.

1/5

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Tension de fonctionnement max.

690 V/AC

Type de contact

1 NO (T)

1 NF (R)

Tension de contact (max.)

690 V/AC

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (191,66 € / unité(s))

191,66 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Taille du relais de surcharge: S2

Type de produit: Relais de surcharge

Type: 3RU2136-4KB0

Fonctions: Surcharge

Tension de fonctionnement: 690 V/AC

Tension de fonctionnement max.: 690 V/AC

Tension de fonctionnement: 690 V/AC (max)

Spécificités: commutateur auto/manuel

Type de contact: 1 NO (T)
1 NF (R)

Tension de contact (max.): 690 V/AC

Connexion: raccord à vis

Température min.: -40 °C

Température max.: +70 °C

: IP20

Largeur: 55 mm

Hauteur: 90 mm

Profondeur: 105 mm

Dim.: (l x H x P) 55 x 90 x 105 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Dimensions: S2

Valeur du courant d'appel (max.): 73 A

Plage de réglage du courant (min.): 62 A

: Direct attachment

: 1

: 1

: 0

: CLASS 10 A

: Screw connection

: 690 V

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 1431050 Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2136-4KB0 Surcharge

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1431050 Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2136-4KB0 Surcharge
