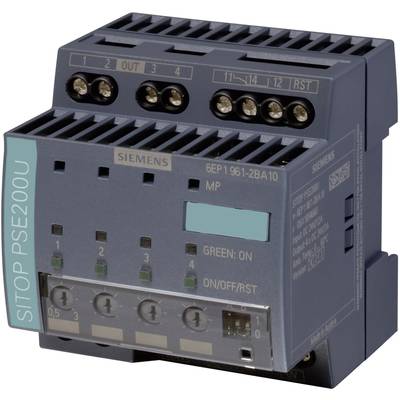

Siemens SITOP PSE200U 3 A
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module de sélectivité
Tension de fonctionnement
24 V/DC
Type
SITOP PSE200U 3 A
Dim.
(L x l) 72 mm x 72 mm
Poids
200 g
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
137,49 €
3
2% = 3,36 €
134,13 €
5
3% = 4,69 €
132,80 €
10
4% = 5,58 €
131,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (137,49 € / unité(s))
137,49 €
HT
dont 0,06 € d’éco-part
Points forts et détails
Module de sélectivité SITOP PSE200U
- Au choix, huit ou quatre branches par module
- Détection sûre de la surcharge ou du court-circuit dans le circuit 24 V.
- Diagnostic via le contact de détection de somme ou un message de canal individuel
- Possibilité d'activer les branches de manière séquentiel pour réduire le courant d'enclenchement
- Arrêt fiable en cas de surcharge, indépendamment des longueurs de câble et des sections transversales
- Évaluation via modules de fonction SIMATIC S7 gratuits pour modules avec message à canal unique
- Variantes avec valeur de seuil de réponse réglable de 0,5 à 3 A, 2 à 10 A ou 3 à 10 A.
Caractéristiques techniques
- Type de fixation : encliquetable sur rail profilé standard en 60715 35x7,5/15
- Type
SITOP PSE200U 3 A
- Type de produit
Module de sélectivité
- Tension de fonctionnement
24 V/DC
- Dim.
(L x l) 72 mm x 72 mm
- Poids
200 g
- Largeur
72 mm
- Longueur
72 mm
- Courant de sortie (détails)
0.5 - 3 A
72
80 mm
72 mm
FAUX
Screw connection
0
0
1
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 513277 Siemens SITOP PSE200U 3 A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 513277 Siemens SITOP PSE200U 3 A
Description
Sélectivité et localisation rapide des pannes en branches 24 V
les modules de sélectivité SITOP PSE200U, SITOP select et SITOP SEL1200/-1400 sont le complément idéal pour toutes les alimentations 24 V afin de répartir et de surveiller le courant de charge sur plusieurs branches. La surcharge et le court-circuit dans une ou plusieurs branches sont détectés et signalés de manière fiable.
Les pointes de courant à court terme, par ex. par courant d'appel élevé, permettent l'électronique, les branches avec une surcharge prolongée les désactivent. Une protection efficace contre les court-circuits. Ici, les disjoncteurs ne se déclenchent pas ou trop tard, même si le bloc d'alimentation peut fournir le courant de déclenchement nécessaire. Les branches intactes continuent à alimenter le module complémentaire SITOP avec une tension de 24 V sans interruption ni rétroactivité, évitant ainsi, le cas échéant, une panne totale de l'installation.
Domaine d'application
le module de sélectivité est utilisé en combinaison avec des alimentations 24 V pour répartir le courant de charge entre plusieurs lignes électriques et pour surveiller les différents courants partiels. Les défaillances causées par une surcharge ou un court-circuit dans des départs individuels sont détectées et arrêtées de façon sélective, de manière à ce que les autres circuits de courant ne soient pas affectés. Ainsi, le diagnostic est obtenu rapidement et le temps d'inactivité est réduit au minimum.
Ce texte a été traduit par une machine.
les modules de sélectivité SITOP PSE200U, SITOP select et SITOP SEL1200/-1400 sont le complément idéal pour toutes les alimentations 24 V afin de répartir et de surveiller le courant de charge sur plusieurs branches. La surcharge et le court-circuit dans une ou plusieurs branches sont détectés et signalés de manière fiable.
Les pointes de courant à court terme, par ex. par courant d'appel élevé, permettent l'électronique, les branches avec une surcharge prolongée les désactivent. Une protection efficace contre les court-circuits. Ici, les disjoncteurs ne se déclenchent pas ou trop tard, même si le bloc d'alimentation peut fournir le courant de déclenchement nécessaire. Les branches intactes continuent à alimenter le module complémentaire SITOP avec une tension de 24 V sans interruption ni rétroactivité, évitant ainsi, le cas échéant, une panne totale de l'installation.
Domaine d'application
le module de sélectivité est utilisé en combinaison avec des alimentations 24 V pour répartir le courant de charge entre plusieurs lignes électriques et pour surveiller les différents courants partiels. Les défaillances causées par une surcharge ou un court-circuit dans des départs individuels sont détectées et arrêtées de façon sélective, de manière à ce que les autres circuits de courant ne soient pas affectés. Ainsi, le diagnostic est obtenu rapidement et le temps d'inactivité est réduit au minimum.
