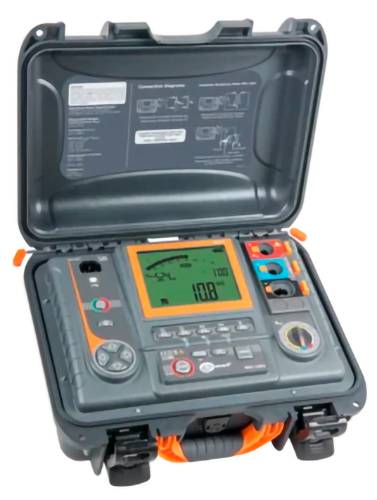

Sonel Isolationsqualitäts-Analysator MIC-15K1 Appareil de mesure de l'isolation 15000 V
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (4 920,83 € / unité(s))
4 920,83 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Analyseur de qualité d'isolation MIC-15k1
- Tests de dispositifs de protection contre les surtensions (SPD).
- Affichage de déchargement partiel PDI.
- Mesure des courants de polarisation et de dépolarisation PDC.
- Diagnostic des systèmes d'isolation par les mesures standard de IR, DAR, PI, SV, RT, DD.
- Résistance électrique des éprouvettes - Indication de la tension de pénétration.
- Une résistance élevée aux interférences électromagnétiques garantit un fonctionnement sans interruption dans les centrales électriques et à proximité immédiate des lignes à haute tension jusqu'à 1200 kV CA et 800 kV CC.
- Une augmentation constante de la tension d'essai par rapport à un certain temps (RT - test de rampes) permet la détection locale des décharges partielles sur l'objet testé.
- Un convertisseur efficace d'une puissance de ~150 W permet de graver pour la localisation des courts-circuits en utilisant les méthodes suivantes:Méthode visuelle (lorsque les câbles et les câbles sont visibles sur toute la longueur), méthode réflectométrique, détecteur d'onde sismique-acoustique ou cadre A pour afficher la direction de l'erreur (Cependant, l'échelle doit être enterrée dans le sol et avoir un contact avec la terre).
- Compatible avec les logiciels externes.
- Mémoire : 990 cellules.
- Temps de fonctionnement avec une charge de batterie : environ 5 h.
- Travail à des altitudes allant jusqu'à 3000 m d'altitude
Caractéristiques techniques
- Type de produit
Appareil de mesure de l'isolation
- Tension d´essai
15000 V
- Fonction de mesure
résistance d'isolement
d'usine (sans certificat)
- Interfaces
USB
Bluetooth®
IP67
IP40
- Alim.
Batterie LiFePO4 (13,2 V ; 5,0 Ah)
- Dim.
(L x l x H) 390 x 308 x 172 mm
- Poids
6.6 kg
- Type d'affichage
segments LED
- Fréquence (max.)
60 Hz
- Plage de fréquence
60 Hz (max)
- Plage de mesure de tension (max.)
15000 V
- Catégorie de mesure
CAT IV 1000 V
CAT IV 600 V
- Largeur
308 mm
- Hauteur
172 mm
- Longueur
390 mm
Documents et téléchargements
Fiche technique
Fiche technique 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 Appareil de mesure de l'isolation 15000 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 Appareil de mesure de l'isolation 15000 V
Description
L'appareil de test MIC-15k1 a été conçu pour mesurer la résistance d'isolement des composants de production et d'alimentation électrique, par exemple :
• Câbles simples et multiconducteurs,
• Transformateurs,
• Moteurs et générateurs,
• Condensateurs, séparateurs et autres appareils installés dans les sous-stations
À utiliser.
Ce testeur d'isolement est particulièrement adapté aux mesures dans les zones à très fortes influences électromagnétiques, par exemple les sous-stations de 1200 kV c.a. et 800 kV c.c. Grâce à la tension d'essai de 15 kV (selon NSI / NETA ATS-2009 TABLES 100.1), l'appareil de test peut être utilisé pour tester des objets de tension nominale de 34,5 kV.
Fonctions
Onduleur HV haute efficacité avec une tension d'essai de 15 kV et un courant allant jusqu'à 10 mA, adapté pour mesurer la résistance d'isolement jusqu'à 40 TΩ. Atteindre un tel résultat le rend
Instruments de mesure inégalés. La mesure de la résistance à 3 fils, réalisée avec une ligne « GUARD », élimine les fuites de surface causées par des isolations sales, augmentant ainsi la fiabilité des résultats obtenus.
Affichage : rapport de décharge diélectrique, indice de polarisation PI et décharge diélectrique DD (temps de mesure 60...5999 s).
L’appareil permet à l’utilisateur d’évaluer l’état de l’isolation en appliquant la tension d’essai progressivement (SV – Step Volatge) ou lentement (RampTest – RT).
• La méthode SV indique si le diélectrique est en bon état, quelle que soit la tension d'essai appliquée.
• La méthode RT permet d’évaluer les caractéristiques du matériau isolant. L'appareil d'essai augmente doucement la tension d'essai sans exposer l'échantillon à un stress électrique. Le temps et la tension sont enregistrés, à quelles valeurs l'isolation de l'échantillon passe. Des filtres numériques intégrés avec un temps moyen de 10, 30, 60, 100, 200 secondes garantissent des résultats de mesure stables dans les zones à forte perturbation magnétique
Setting punch
Une fonction très utile est la possibilité de générer un impact de l'isolation endommagée. Dans le cas de câbles ouverts, l'emplacement de défaut peut généralement être déterminé visuellement. Dans le cas de câbles non visibles, peut
Avec cette méthode, une onde sismique-acoustique de l'emplacement de défaut peut être créée. Dans certaines conditions, il y a une décharge énergétique cyclique. L'utilisation d'un géophone permet de déterminer le lieu exact de la décharge. La mesure de la pénétration permet également de localiser les erreurs sporadiques, par exemple en cas de pluie au moyen de réflectomètres. En cas de court-circuit contre terre, la méthode de chute de tension et le cadre A peuvent être utilisés.
Enregistrement automatique des mesures
Les résultats peuvent être enregistrés automatiquement. Le nombre dépend des données individuelles par mesure.
Ce texte a été traduit par une machine.
• Câbles simples et multiconducteurs,
• Transformateurs,
• Moteurs et générateurs,
• Condensateurs, séparateurs et autres appareils installés dans les sous-stations
À utiliser.
Ce testeur d'isolement est particulièrement adapté aux mesures dans les zones à très fortes influences électromagnétiques, par exemple les sous-stations de 1200 kV c.a. et 800 kV c.c. Grâce à la tension d'essai de 15 kV (selon NSI / NETA ATS-2009 TABLES 100.1), l'appareil de test peut être utilisé pour tester des objets de tension nominale de 34,5 kV.
Fonctions
Onduleur HV haute efficacité avec une tension d'essai de 15 kV et un courant allant jusqu'à 10 mA, adapté pour mesurer la résistance d'isolement jusqu'à 40 TΩ. Atteindre un tel résultat le rend
Instruments de mesure inégalés. La mesure de la résistance à 3 fils, réalisée avec une ligne « GUARD », élimine les fuites de surface causées par des isolations sales, augmentant ainsi la fiabilité des résultats obtenus.
Affichage : rapport de décharge diélectrique, indice de polarisation PI et décharge diélectrique DD (temps de mesure 60...5999 s).
L’appareil permet à l’utilisateur d’évaluer l’état de l’isolation en appliquant la tension d’essai progressivement (SV – Step Volatge) ou lentement (RampTest – RT).
• La méthode SV indique si le diélectrique est en bon état, quelle que soit la tension d'essai appliquée.
• La méthode RT permet d’évaluer les caractéristiques du matériau isolant. L'appareil d'essai augmente doucement la tension d'essai sans exposer l'échantillon à un stress électrique. Le temps et la tension sont enregistrés, à quelles valeurs l'isolation de l'échantillon passe. Des filtres numériques intégrés avec un temps moyen de 10, 30, 60, 100, 200 secondes garantissent des résultats de mesure stables dans les zones à forte perturbation magnétique
Setting punch
Une fonction très utile est la possibilité de générer un impact de l'isolation endommagée. Dans le cas de câbles ouverts, l'emplacement de défaut peut généralement être déterminé visuellement. Dans le cas de câbles non visibles, peut
Avec cette méthode, une onde sismique-acoustique de l'emplacement de défaut peut être créée. Dans certaines conditions, il y a une décharge énergétique cyclique. L'utilisation d'un géophone permet de déterminer le lieu exact de la décharge. La mesure de la pénétration permet également de localiser les erreurs sporadiques, par exemple en cas de pluie au moyen de réflectomètres. En cas de court-circuit contre terre, la méthode de chute de tension et le cadre A peuvent être utilisés.
Enregistrement automatique des mesures
Les résultats peuvent être enregistrés automatiquement. Le nombre dépend des données individuelles par mesure.
Ce texte a été traduit par une machine.
