Points forts et détails
Analyseur de la qualité du réseau PQM-700
- Analyse de la qualité du réseau conforme à : IEC61000-4-30, classe S
- DIN EN 50160
- Mesure de tous les paramètres réseau importants : V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, Pst, Plt
- Mesure dans des réseaux de 64 V-760 V avec 40-70 Hz
- Mesures jusqu'à 40ème harmonique
- Enregistrement numérique des courbes de puissance et des formes d'onde
- Température de fonctionnement : -20...55 °C
Caractéristiques techniques
- Plage de tension AC RMS : 0-760 V
- Résolution de la tension AC RMS: 0,01 %, précision tension AC RMS : ±0,5 %
- Plage facteur de crête de tension CFU : 1,00…10,00 (≤1,65 à 690 V), résolution facteur de crête de tension CFU : 0,01, précision facteur de crête de tension CFU : ±5 %
- Plage facteur de crête du courant : 1,00...10,00 (≤3,6 Inom), résolution : 0,01, précision : ±5 % de la valeur de mesure
- Plage de courant AC RMS: selon pince ampèremétrique, résolution courant AC RMS : 0,01 % v.B., précision AC courant RMS: ±1 % de la valeur de mesure (en plus de la précision de la pince)
- Plage de fréquence : 40.00...70,00 Hz, résolution fréquence : 0,01 Hz, précision fréquence : ±0,05 Hz
- Plage de puissance effective (P), puissance apparente (S), puissance réactive (Q), puissance de distorsion (D) : selon les pinces de courant et le transformateur, résolution puissance effective (P), apparente (S), réactive (Q), et de distorsion (D) : jusqu'à 4 décimalesPrécision de la puissance active (P), apparente (S), réactive (Q) et de distorsion (D) : selon pinces de courant et transformateur, plage d'énergie effective, (EP), apparente (ES), réactive (EQ) : selon pinces de courant et transformateur, résolution de l'énergie effective (EP), apparente (ES), et réactive (EQ) : jusqu'à 4 décimales
- Précision de l'énergie active (EP), apparente (ES), réactive (EQ) : selon pinces de courant et transformateur
- Plage Cosϕ et facteur de puissance PF : 0,00...1,00 ; résolution cosϕ et facteur de puissance PF : 0,01, précision cosϕ et facteur de puissance PF : ±0,03
- Plage tgϕ : 0,00...10,00 ; résolution tgϕ: 0,01, précision tgϕ : selon précision de la puissance effective et de la puissance réactive
- Plage harmonique de tension Uh : 0,00...760 V ; résolution Uh : 0,01 % Un, précision Uh: ±5 % Uh pour Uh ≥ 1 % Un, ±0,05 % Un pour Uh ˂ 1 % Un
- Plage harmonique de courant Ih : selon pinces de courant ; résolution Ih: 0,01 % de B, précision : ±5 % Ih pour Ih ≥ 3 % In, ±0,15 % pour Ih ˂ 3 % In
- Zone de distorsion harmonique (THD) pour la tension et le courant : 0,0...100,0 % en fonction de la valeur RMS, résolution de distorsion harmonique (THD) pour la tension et le courant : 0,1 %, précision de distorsion harmonique (THD) pour la tension et le courant : ±5 %
- Plage Flicker Pst/lt : 0,40...10,00, résolution Flicker Pst/lt : 0,01, précision Flicker Pst/lt : ±10 %
- Plage s'inégalité tension et courant : 0,0...10,00 % : résolution : 0,1 %, précision : 0,3 %
- Plage pinces de courant F1, F2, F3: 0...3000 A (10000 AP-P)
- Plage pince de courant C-4 : 0...1000 A (3600 AP-P)
- Plage pince de courant C-5 : 0...1000 A (3600 AP-P)
- Plage pince de courant C-6 : 0...10 A (36 AP-P) (sans transformateur de courant)
- Plage pince de courant C-7 : 0...100 A (360 AP-P)
- Interfaces/transmission des données : USB, carte microSD
- Type de produit
Analyseur de réseau
- Catégorie de mesure
CAT IV 300 V
d'usine (sans certificat)
- Alim.
64-110 V; 110-190 V; 115-200 V; 220-380 V; 230400 V; 240-415 V; 400/690 V
- Dim.
(L x l x H) 270 x 380 x 210 mm
- Poids
2.96 kg
- Type de mesure
monophasé
triphasé
- Spécificités
avec fonction enregistreur
- Largeur
380 mm
- Hauteur
210 mm
- Longueur
270 mm
- Interfaces
USB
- Gamme de mesure (tension)
0 - 760 V
Documents et téléchargements
Fiche technique
Fiche technique 1427970 Sonel PQM-700 Analyseur de réseau monophasé, triphasé avec fonction enregistreur
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1427970 Sonel PQM-700 Analyseur de réseau monophasé, triphasé avec fonction enregistreur
Description
Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

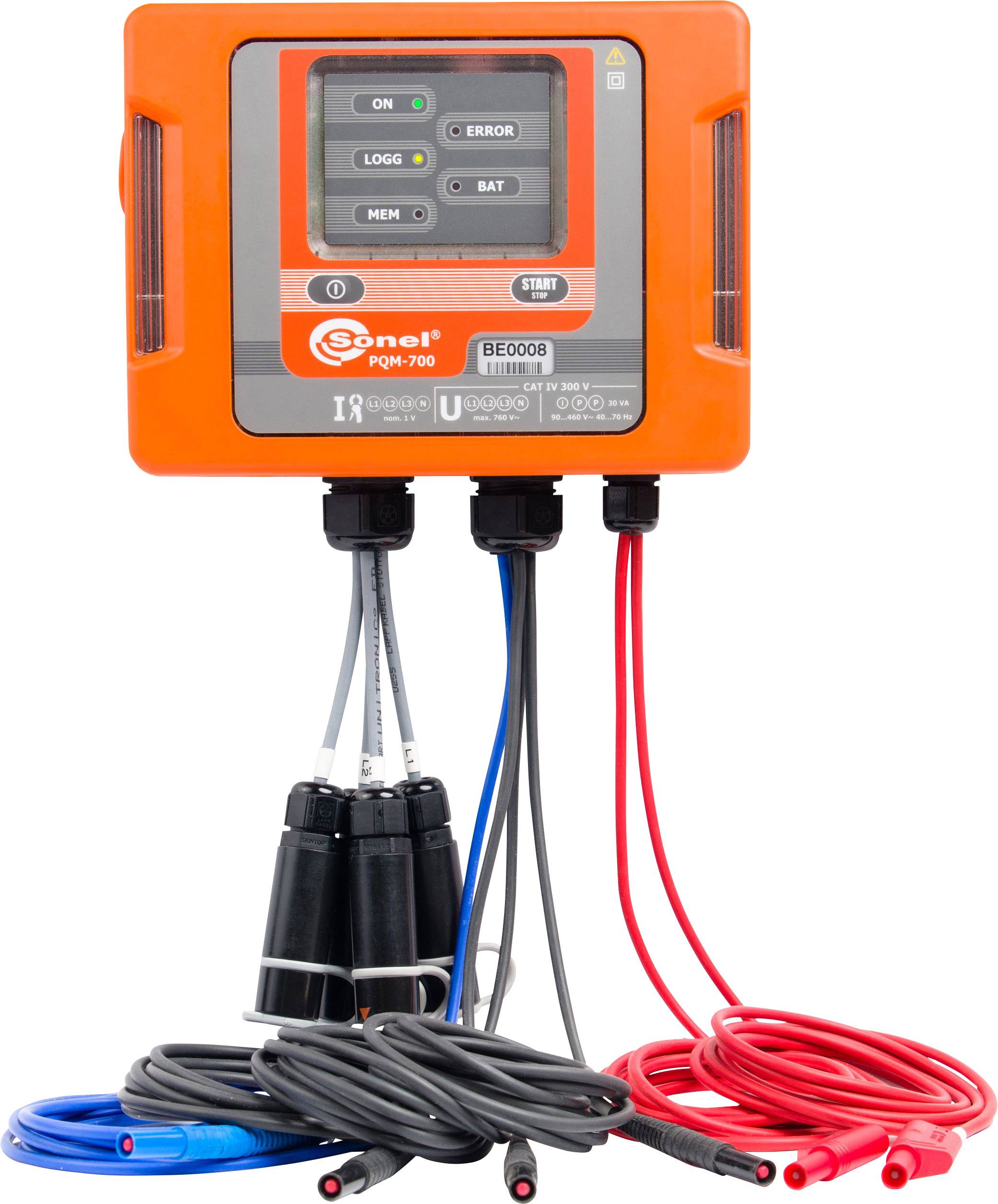

L'analyseur de la qualité du réseau PQM-700 de Sonel est le plus petit modèle de la série PQM ; il s'agit d'un appareil de qualité conforme à EN 61000-4-30 classe S pour les réseaux jusqu'à 690 V.
La pince ampèremétrique permet de saisir des courants jusqu'à 3 kA, et de lire et d'analyser tous les autres paramètres mesurés depuis la carte micro SD du PC ou par câble USB depuis l'appareil, grâce au logiciel d'analyse professionnel fourni. Les protocoles sont crées automatiquement conformément à EN50160. L'horloge en temps réel interne (RTC) permet un enregistrement précis des données et une analyse de qualité.
L'analyseur de la qualité du réseau PQM-700 de Sonel est le plus petit modèle de la série PQM ; il s'agit d'un appareil de qualité conforme à EN 61000-4-30 classe S pour les réseaux jusqu'à 690 V.
La pince ampèremétrique permet de saisir des courants jusqu'à 3 kA, et de lire et d'analyser tous les autres paramètres mesurés depuis la carte micro SD du PC ou par câble USB depuis l'appareil, grâce au logiciel d'analyse professionnel fourni. Les protocoles sont crées automatiquement conformément à EN50160. L'horloge en temps réel interne (RTC) permet un enregistrement précis des données et une analyse de qualité.
Modèle
- Boîtier robuste avec protection en caoutchouc IP65
- Matériel pour montage sur un mât ou un profilé chapeau
- Mallette rigide pour ranger l'appareil et ses accessoires de mesure
- CAT IV 300 V
- Transmission de données par câble USB ou carte microSD
- Batterie rechargeable Li-ion
- Logiciel : Sonel Analysis pour l'analyse des données
- Génération de protocole automatique conformément à la norme EN5 0160
- Analyse de performances conformément à la norme IEEE 1459
Contenu de la livraison
- 7 cordons de mesure, (2,2 m fixes)
- Fiche secteur avec fiches banane femelles
- Pinces crocodiles : 2 rouge, 1 bleue, 1 noire
- 2 supports de rail DIN
- 2 supports de mât
- 2 sangles
- Jeu d'accus Li-ion rechargeables
- 1 sacoche de transport
- 1 câble USB
- Carte micro SD
- Logiciel Sonel Analysis pour l'analyse de données
- Notice d'utilisation
- Certificat d'étalonnage
