Name: TDE Instruments Digalox DPM72-PP Appareil de mesure numérique à encastrer
Brand: TDE Instruments
SKU: 1193747
Availability: InStock

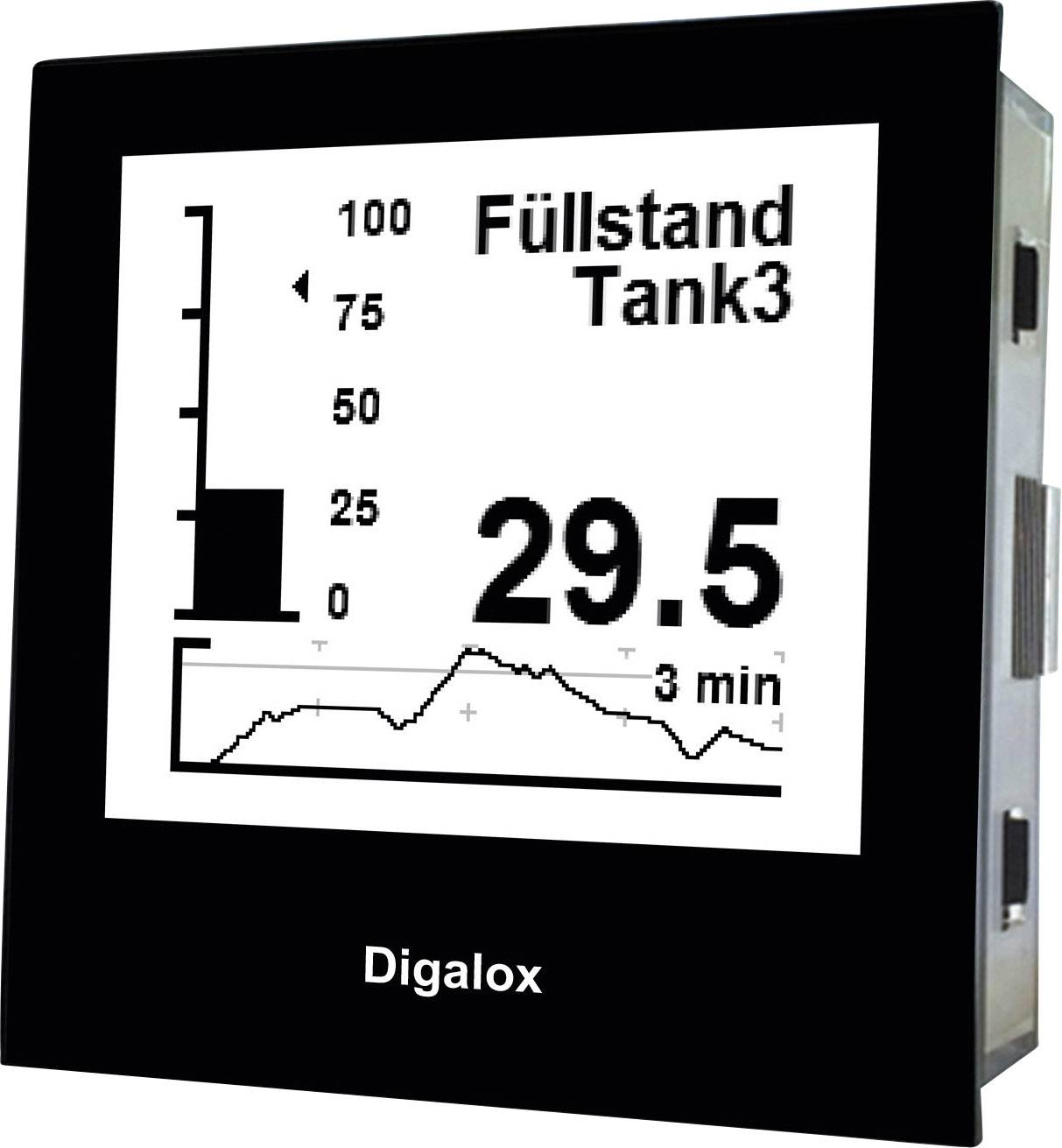

L'affichage avec diagramme à barres montre le niveau de remplissage du réservoir 3. La valeur actuelle est de 29,5. La ligne en bas présente l'historique des 3 dernières minutes.

Affichage d'un appareil de mesure avec un graphique à barres et une ligne : 'Niveau de remplissage Réservoir3' à 29,5 sur 3 minutes. Échelle de 0 à 100.

Le diagramme montre le niveau de remplissage dans un réservoir sur 3 minutes. Axe des Y : Niveau de remplissage (0-100), Axe des X : Temps, le réservoir 3 atteint son pic à environ 80.

Affichage d'un compte-tours, indiquant 'Moteur' et 'TR/MIN' avec un pointeur positionné à 80,5, entouré d'une échelle allant de 0 à 120.

Affichage numérique indiquant 80,5 % sur une échelle de 0 à 120.

L'affichage 'Digalox' montre un diagramme linéaire pour 'Tank3' sur 3 minutes. Axe Y : de 0 à 100. Valeur actuelle : 29,5.

L'affichage numérique indique un poids de 325 kg sur une échelle de 0 à 500.

'Appareil de mesure avec boîtier noir affichant une intensité de courant de 185 A DC. Échelle de 0 à 500 A.'

Un écran d'ordinateur affiche le logiciel 'Digalox Manager' avec différents menus et options de traitement d'image.

Une capture d'écran du logiciel 'TDE Instruments Digalox Manager'. Affiche un graphique à barres intitulé 'Process', avec une valeur de 72,0.

Interface logiciel avec un graphique linéaire. Le graphique présente des données allant de 0 à 100 sur l'axe des x et de 5 à 20 sur l'axe des y.

1/11

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

111 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (95,83 € / unité(s))

95,83 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Appareil de mesure DIN graphique pour shunt et signal analogique avec interface USB TDE Instruments Digalox DPM-72PP

Affichage graphique 16 niveaux de gris avec rétroéclairage blanc
Pointeur et affichage numérique
Interface USB
Point final et marquage d'échelle personnalisables
Enregistrement de valeurs de mesure sur une période allant jusqu'à 72 heures
Sorties d'alarme avec des valeurs seuils personnalisables, isolées galvaniquement
Image de démarrage personnalisable par le client
Différents styles d'affichage, par ex. compteur, graphique à barres, affichage d'évolution
Transmission des valeurs mesurées en temps réel
Fonction bi-métal (valeur moyenne)
Alimentation 10-30V AC/DC ou via USB, isolée galvaniquement
Précision de mesure 0,5%
Logiciel PC inclus pour la configuration individuelle et l'enregistrement des données de mesure

Caractéristiques techniques

Type de produit: Appareil de mesure numérique à encastrer

Fonction de mesure: courant / intensité
Courant AC
Courant DC

Plage de mesure (min.): -0.06 V
0 mA
4 mA

Type: Digalox DPM72-PP

Gamme de mesure (max.): 0.06 V
20 mA

Technologie d'écran: LCD

: IP65 (façade avant)

Largeur encastrée: 68 mm

Affichage (nombre de points): 9999

Hauteur d'encastrement: 68 mm

Tension de fonctionnement: 12 V DC/AC
24 V DC/AC

Dim.: (L x l x H) 59 x 72 x 72 mm

Poids: 180 g

Tension de fonctionnement max.: 24 V DC/AC

Tension de fonctionnement min.: 12 V DC/AC

Eclairage écran: blanc

Couleur: noir

Largeur: 72 mm

Hauteur: 72 mm

Longueur: 59 mm

Largeur du cadre: 7.2 cm

Hauteur de cadre: 7.2 cm

Interfaces: USB

Type de mesure: True RMS

Alim.: 10-30 V AC/DC

Tension d'entrée: 10 - 30 V AC/DC

Documents et téléchargements

Fiche technique

Fiche technique 1193747 TDE Instruments Digalox DPM72-PP Appareil de mesure numérique à encastrer

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1193747 TDE Instruments Digalox DPM72-PP Appareil de mesure numérique à encastrer

Déclaration de conformité

Déclaration de conformité 1193747 TDE Instruments Digalox DPM72-PP Appareil de mesure numérique à encastrer

Description

Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Appareil de mesure graphique, associe les avantages de la bonne lisibilité d'un affichage analogique avec la précision d'un appareil de mesure numérique. Les type de mesure signal analogique 0/4 à 20mA ainsi que la mesure de courant DC sur le shunt sont prises en charge. Les valeurs Min. et Max sont enregistrées et peuvent activées et réinitialisées par commutateur externe. L'appareil enregistre les valeurs de mesure sur une période de 3 min à 72 heures. La plage de temps ainsi que l'affichage du graphique de l'évolution des valeurs mesurées peuvent être commutés par commutateur externe. Le logiciel de configuration USB inclus permet de configurer les paramètres suivants : point final d'échelle, marquage d'échelle, style d'affichage,graphique de démarrage, valeurs seuils pour les sorties d'alarme, hystérésis et bien plus encore. Les valeurs de mesure stockées dans la mémoire peuvent être consultées via un logiciel et la transmission continue des valeurs de mesure peut être activée. Les valeurs mesurées peuvent être analysées graphiquement via le logiciel et exportées sous la forme d'un fichier CSV.
