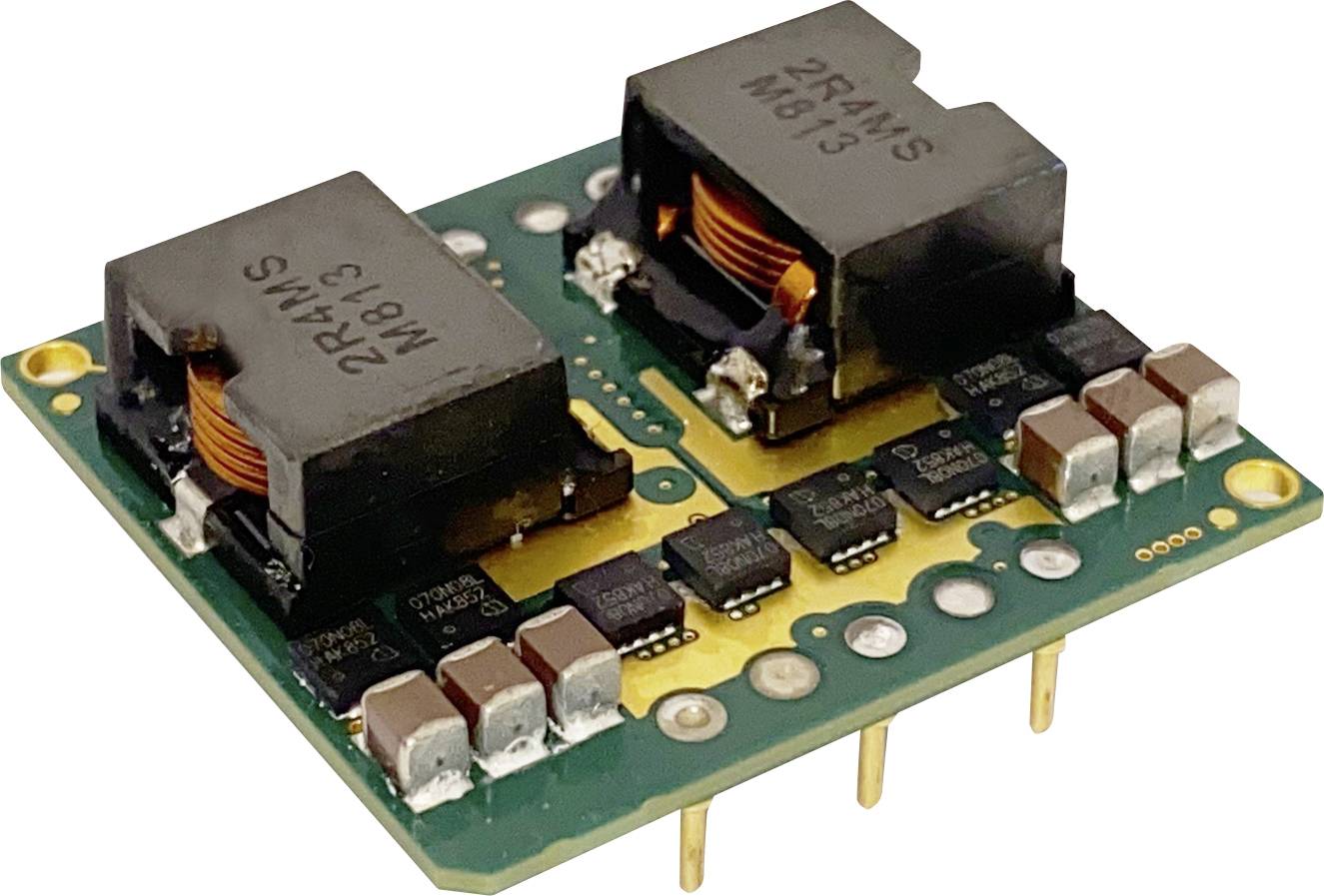

TDK i7A4W033A033V-001-R Convertisseur CC/CC 12 V/DC 12 V/DC 33 A 500 W Contenu 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
73,33 €
3
3% = 2,04 €
71,29 €
5
4% = 2,85 €
70,48 €
10
5% = 3,40 €
69,93 €
25
5% = 4,00 €
69,33 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (73,33 € / unité(s))
73,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Convertisseur DC-DC, non isolé, Open Frame, large entrée 18-60V, 3,3-24V 33A, Logique nég
- Haute efficacité jusqu’à 98,5%
- Plage de réglage s étendue 3.3 à 24V ou 3.3 à 18V
- Plage d'entrée 18 à 60Vdc ou 18 à 32Vdc
- Commutation externe minimale nécessaire
- Exigences minimales en matière de derating dans les environnements à faible débit d'air
- Puissance de sortie en cascade de 100 à 750 W grâce à la disposition Multi Footprint (i3/i6/i7)
Caractéristiques techniques
- Type de produit
Convertisseur CC/CC
- Type
i7A4W033A033V-001-R
- Tension nominale
12 V/DC
- Tension d'entrée (min.)
18 V/DC
- Tension d'entrée (max.)
60 V/DC
- Tension de sortie
12 V/DC
- Courant de sortie (max.)
33 A
- Courant de sortie (max.) - arrondi
33 A
500 W
- Température de fonctionnement (min.)
-40 °C
- Température de fonctionnement (max.)
+125 °C
- Dim.
(L x l x H) 34 x 36.8 x 11.5 mm
- Hauteur
11.5 mm
- Longueur
34 mm
- Largeur
36.8 mm
- Tension de sortie maximale
24 V/DC
- Tension de sortie minimale
3.3 V/DC
- Poids
25 g
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 2481375 TDK i7A4W033A033V-001-R Convertisseur CC/CC 12 V/DC 12 V/DC 33 A 500 W Contenu 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2481375 TDK i7A4W033A033V-001-R Convertisseur CC/CC 12 V/DC 12 V/DC 33 A 500 W Contenu 1 pc(s)
Conditions de garantie
Conditions de garantie 2481375 TDK i7A4W033A033V-001-R Convertisseur CC/CC 12 V/DC 12 V/DC 33 A 500 W Contenu 1 pc(s)
Description
Les modules i7A peuvent être utilisés de différentes manières pour déterminer des sorties supplémentaires à partir d'une tension de bus 24 V, 36 V ou 48 V existante, et ce à un coût beaucoup plus faible par rapport aux convertisseurs CC/CC isolés. Les rendements jusqu'à 98,5% minimisent les pertes internes et permettent le fonctionnement de l'i7A à des températures ambiantes de -40°C à +125°C, même avec un faible débit d'air. Le design de l'i7A offre une faible ondulation résiduelle et une excellente dynamique de réglage. Le module est cependant équipé de très peu de composants externes was Trois types de construction sont disponibles ; tous seulement 34 mm de large et 36,8 mm de long. Avec une hauteur de seulement 11,5 mm, la version Open Frame est particulièrement plate et le bon choix pour les applications avec flux d'air forcé. En outre, il existe une version baseplate pour le refroidissement des contacts avec une hauteur de 12,7mm et un type avec dissipateur intégré et une hauteur de 24,9mm pour les champs d'application refroidis par convection. La série i7A comprend une broche pour le réglage de la tension, + Remote Sense, Remote on-Off (logique positive ou négative) et des fonctions de protection contre les surintensités, Surchauffe et sous-tension d'entrée.
