Name: TDK i7A4W033A033V-001-R Convertisseur CC/CC 12 V/DC 12 V/DC 33 A 500 W Contenu 1 pc(s)
Brand: TDK
SKU: 2481375
Availability: InStock

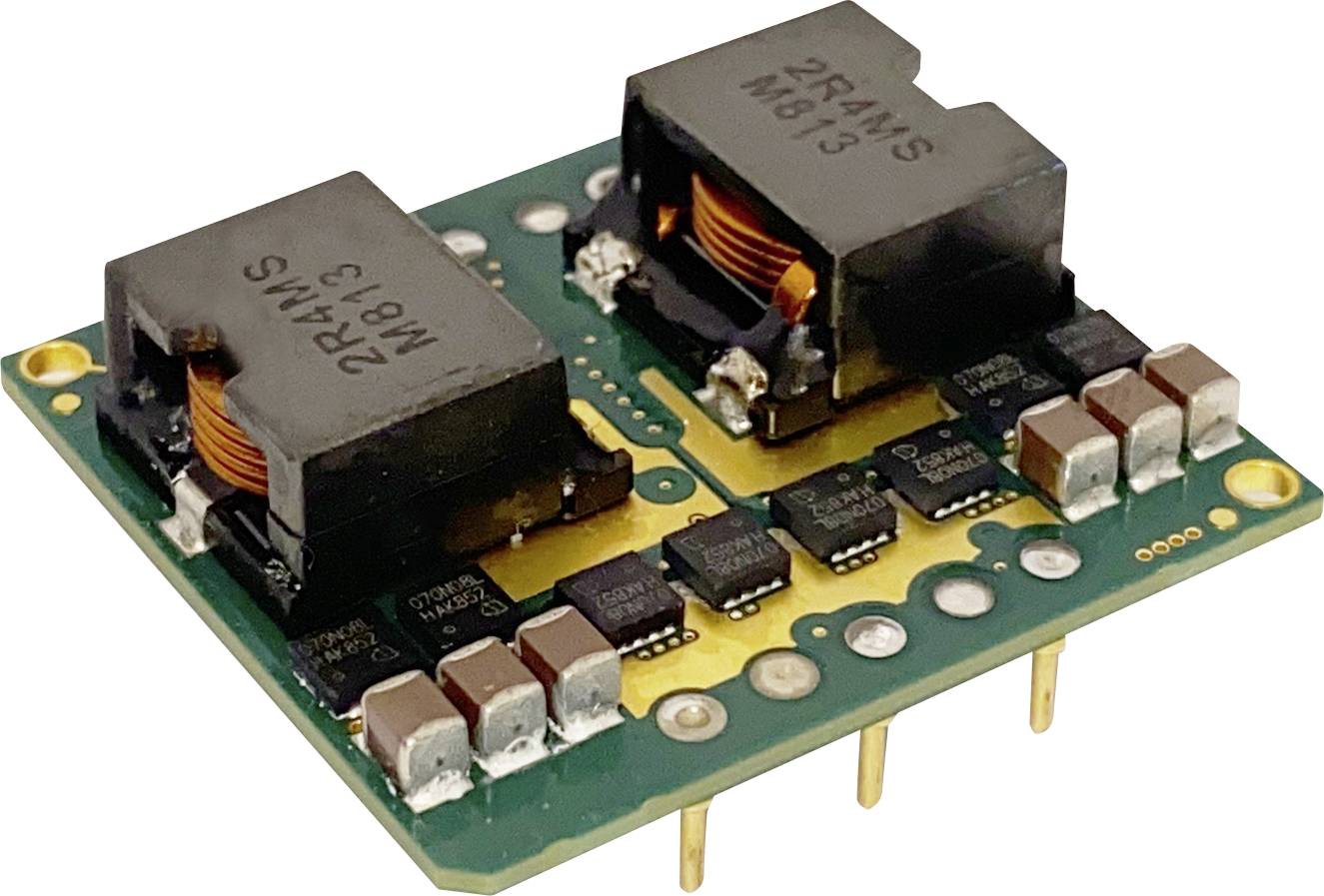

Une carte électronique verte avec des circuits jaunes et plusieurs composants électroniques, notamment des bobines et des puces.

Nos services :

Fiche technique (PDF)

Livraison avant le ven. 16 octobre

57 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (73,33 € / unité(s))

73,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Convertisseur DC-DC, non isolé, Open Frame, large entrée 18-60V, 3,3-24V 33A, Logique nég

Haute efficacité jusqu’à 98,5%
Plage de réglage s étendue 3.3 à 24V ou 3.3 à 18V
Plage d'entrée 18 à 60Vdc ou 18 à 32Vdc
Commutation externe minimale nécessaire
Exigences minimales en matière de derating dans les environnements à faible débit d'air
Puissance de sortie en cascade de 100 à 750 W grâce à la disposition Multi Footprint (i3/i6/i7)

Caractéristiques techniques

Type de produit: Convertisseur CC/CC

Type: i7A4W033A033V-001-R

Tension nominale: 12 V/DC

Tension d'entrée (min.): 18 V/DC

Tension d'entrée (max.): 60 V/DC

Tension de sortie: 12 V/DC

Courant de sortie (max.): 33 A

Courant de sortie (max.) - arrondi: 33 A

: 500 W

Température de fonctionnement (min.): -40 °C

Température de fonctionnement (max.): +125 °C

Dim.: (L x l x H) 34 x 36.8 x 11.5 mm

Hauteur: 11.5 mm

Longueur: 34 mm

Largeur: 36.8 mm

Tension de sortie maximale: 24 V/DC

Tension de sortie minimale: 3.3 V/DC

Poids: 25 g

Contenu: 1 pc(s)

Conformité et certifications

Certified by EU Garan

Documents et téléchargements

Fiche technique

Fiche technique 2481375 TDK i7A4W033A033V-001-R Convertisseur CC/CC 12 V/DC 12 V/DC 33 A 500 W Contenu 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2481375 TDK i7A4W033A033V-001-R Convertisseur CC/CC 12 V/DC 12 V/DC 33 A 500 W Contenu 1 pc(s)

Conditions de garantie

Conditions de garantie 2481375 TDK i7A4W033A033V-001-R Convertisseur CC/CC 12 V/DC 12 V/DC 33 A 500 W Contenu 1 pc(s)

Description

Les modules i7A peuvent être utilisés de différentes manières pour déterminer des sorties supplémentaires à partir d'une tension de bus 24 V, 36 V ou 48 V existante, et ce à un coût beaucoup plus faible par rapport aux convertisseurs CC/CC isolés. Les rendements jusqu'à 98,5% minimisent les pertes internes et permettent le fonctionnement de l'i7A à des températures ambiantes de -40°C à +125°C, même avec un faible débit d'air. Le design de l'i7A offre une faible ondulation résiduelle et une excellente dynamique de réglage. Le module est cependant équipé de très peu de composants externes was Trois types de construction sont disponibles ; tous seulement 34 mm de large et 36,8 mm de long. Avec une hauteur de seulement 11,5 mm, la version Open Frame est particulièrement plate et le bon choix pour les applications avec flux d'air forcé. En outre, il existe une version baseplate pour le refroidissement des contacts avec une hauteur de 12,7mm et un type avec dissipateur intégré et une hauteur de 24,9mm pour les champs d'application refroidis par convection. La série i7A comprend une broche pour le réglage de la tension, + Remote Sense, Remote on-Off (logique positive ou négative) et des fonctions de protection contre les surintensités, Surchauffe et sous-tension d'entrée.

Ce texte a été traduit par une machine.
