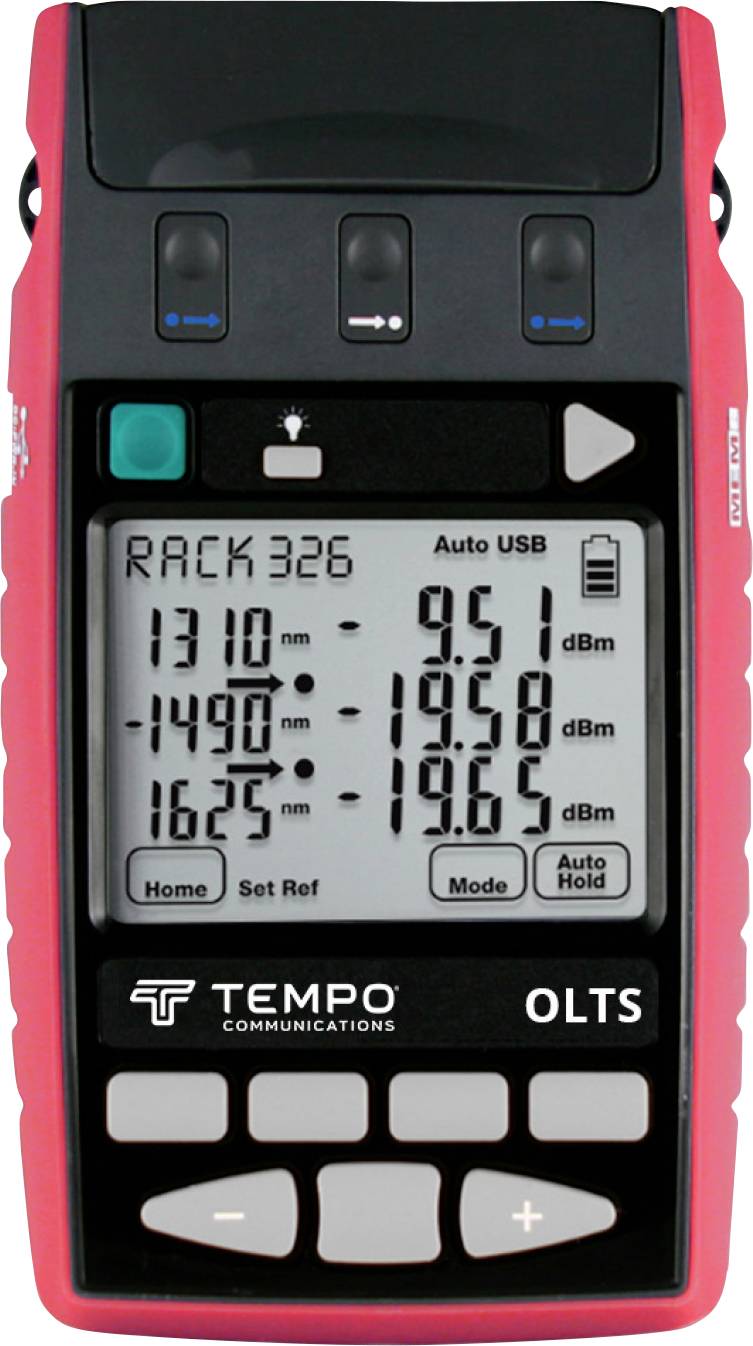

Tempo Communications T27624 Wattmètre optique
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
4 074,17 €
3
2% = 99,41 €
3 974,76 €
5
3% = 138,93 €
3 935,24 €
10
4% = 165,41 €
3 908,76 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (4 074,17 € / unité(s))
4 074,17 €
HT
dont 0,21 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
OLTS, 850-1300 LED, 1310-1550 LASER + VISITESTER, INGAAS
- Kit de test de perte optique quadruple (OLTS)
- Testeur de visite T27624-INGAAS
Caractéristiques techniques
- Type de détecteur (appareil de mesure) : InGaAs
- Longueur d'onde de réaction (mètres) : 600 - 1700 nm
- Longueurs d'onde d'étalonnage (mètres) : 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 nm
- Plage de puissance (mètres) : +10 ~ -60 dBm (780 ~ 980 nm) / +10 ~ -70 dBm (1270 ~ 1650 nm)
- Linéarité en gamme moyenne (mètres) 0,04 dB (typique)
- Incertitude totale (mètres) : 0,3 dB (max.)
- Détection du son ID et sensibilité de test automatique (appareil de mesure) : jusqu'à -50 dBm
- Sortie modulée (source) : 270 Hz, 1 kHz, 2 kHz ± 2 %, 12 tonalités d'ID multifibres
- Longueur d'onde de sortie (source) : connexion 1 : laser 1310-1550 nm, VisiTester / connexion 3 : 850, 1300 nm LED
- Tolérance initiale de la longueur d'onde à 25 °C (source) : 20 nm (pour 1310, 1550 nm)
- Stabilité à court terme pour 15 min, typique < : ±2 °C, après préchauffage, ORL -25 dB (source) : 0,04 dB (pour 1310, 1550 nm) / 0,01 dB (pour 850, 1300 nm)
- Stabilité au-dessus de la température (source) : 0,6 dB (typique de 1310, 1550 nm) / 0,35 dB (typique de 850, 1300 nm)
- Largeur du spectre @ FWHM (source) : 3 nm (typique de 1310, 1550 nm)
- Dérive de longueur d'onde (source) : 0,4 nm par °C (typique pour 850, 1300, 1310, 1550 nm)
- Répétabilité de la connexion avec confiance 95 % (source) : 0,1 dB (pour laser 1310-1550 nm, VisiTester)/0,05 dB (pour LED 850, 1300 nm)
- Longueur d'onde VisiTest : 650° ± 5 nm
- Largeur du spectre VisiTester @FWHM: 3 nm
- Dérive de longueur d'onde VisiTester : 0,1 nm par °C.
- Puissance VisiTester : +2 dBm + 1 dB @ SMF
- Sécurité laser VisiTester : classe 1, IEC60825-2
- Taux de clignotement VisiTester (manuel) CW ou 2 Hz
- Précision (mètre) : 1 % (0,06 dB)
- Résolution (mètres) : 0,01 dB
- Sensibilité de polarisation (mètre) : < 0,05 dB (typique)
- Détection du son (mètres) : 150 - 9900 Hz : 1 %
- Interfaces USB : micro-USB pour l'alimentation et le logiciel / clé USB-A-Flash
- Arrêt automatique : sélectionnable
- Boîtier : polycarbonate (boîtier) / caoutchouc (bords et coins)
- Taille de l'écran : 74 mm x 55 mm
- Température de fonctionnement : -15 °C à 55 °C
- Humidité relative : 0 - 95 %
- Type de produit
Wattmètre optique
- Signalisation optique
oui
- Dim.
(L x l x H) 35 x 105 x 190 mm
- Poids
420 g
- Largeur
105 mm
- Hauteur
190 mm
- Longueur
35 mm
- Type
T27624
Documents et téléchargements
Fiche technique
Fiche technique 3338196 Tempo Communications T27624 Wattmètre optique
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3338196 Tempo Communications T27624 Wattmètre optique
Description
SET de test de perte optique quadruple (OTS) pour tester la puissance, l'atténuation, la continuité et les erreurs dans les systèmes à fibre optique multimode et monomode à 850 / 1300 nm et 1310/1550 nm. Dans un petit boîtier, il offre une solution de multimètre optique puissante pour améliorer la flexibilité de test et la productivité.
La fonction testeur de visite VFL 650 nm sur le port source monomode permet de mélanger un VFL dans le signal de test pendant le test de voiture. En plus d'être utilisé comme VFL typique, il permet une identification visuelle positive d'une fibre à raccorder pour le test de perte.
Ce texte a été traduit par une machine.
La fonction testeur de visite VFL 650 nm sur le port source monomode permet de mélanger un VFL dans le signal de test pendant le test de voiture. En plus d'être utilisé comme VFL typique, il permet une identification visuelle positive d'une fibre à raccorder pour le test de perte.
Ce texte a été traduit par une machine.
Modèle
- Facile à utiliser, mince, robuste et polyvalent
- Sources multimode compatibles EF
- Excellente stabilité de la source
- Un grand écran LCD clair est lisible et rétroéclairé même en plein soleil
- Grande mémoire avec le texte et l'horodatage
- Sortie de mémoire sur clé USB avec une seule touche
- Logiciel de création de rapports KITS pour la collecte et la création de rapports
- Appareil de mesure de puissance Autotest avec une précision de 1 % et 31 étalonné
- Rapports d'étalonnage traçables : mesure de puissance et linéarité, sources et stabilité
- Connecteurs interchangeables avec cache-poussière et étrier inclinable
- Générateur/détecteur de tonalité de test Multi-Fiber ID
- Longue durée de vie de la pile alcaline avec alimentation externe/chargeur via micro-USB
Contenu de la livraison
- Filtres Mandrel WRAP, 50 & 62.5 um OPT701
- ADAPTATEUR SC/SC OPT046
