TFT680 1 MHz Oscillateur à quartz DIP-14 CMOS 1.000 MHz 20.7 mm 13.1 mm 5.3 mm 1 pc(s)

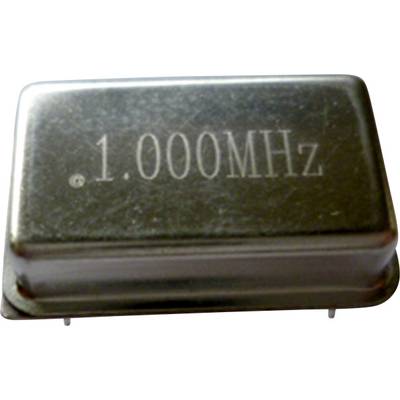

Un oscillateur à quartz gravé '1,000 MHz', utilisé pour la stabilisation de fréquence dans les circuits électroniques.

Photo non contractuelle

Un composant électronique rectangulaire avec quatre broches métalliques saillantes, probablement un élément de connexion ou un interrupteur.

Dessin technique d'un composant électrique avec dimensions : hauteur 5 mm, largeur 5,5 mm. Écarts entre les trous : 12,19 mm et 15,24 mm.

1/3

Photo non contractuelle

Type de produit

Oscillateur à quartz

Boîtier

DIP-14

Fréquence nominale

1.000 MHz

Tension de fonctionnement max.

5.5 V

Largeur

13.1 mm

Fiche technique (PDF)

Indisponible

Afficher des alternatives

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (1,91 € / unité(s))

1,91 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Oscillateur à quartz série TFT 680

Nos services :

Caractéristiques techniques

Type: TFT680 1 MHz

Type de produit: Oscillateur à quartz

Boîtier: DIP-14

Dim.: (L x l x H) 20.7 x 13.1 x 5.3 mm

Fabricant: Conrad

Fréquence nominale: 1.000 MHz

Tension de fonctionnement min.: 4.5 V

Tension de fonctionnement max.: 5.5 V

Temps de montée: 6 ns

Temps de descente: 6 ns

Stabilité de fréquence: -50 ppm
+50 ppm

Charge de sortie: 15 pF

Signal de sortie: CMOS

Largeur: 13.1 mm

Hauteur: 5.3 mm

Longueur: 20.7 mm

Tension de sortie haute: 0.9 V

Tension de sortie basse: 0.1 V

Température de fonctionnement (min.): -10 °C

Température de fonctionnement (max.): +60 °C

Type de montage: trou traversant

Conforme à la norme RoHS: oui

Contenu: 1 pc(s)

Symétrie: 40/60 %

Fréquence: 1 MHz

Documents et téléchargements

Fiche technique

Fiche technique 179426 TFT680 1 MHz Oscillateur à quartz DIP-14 CMOS 1.000 MHz 20.7 mm 13.1 mm 5.3 mm 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 179426 TFT680 1 MHz Oscillateur à quartz DIP-14 CMOS 1.000 MHz 20.7 mm 13.1 mm 5.3 mm 1 pc(s)

Description

Avertissement

Composant avec broche de repérage (Broche 1 déclenchement + 5 V)
