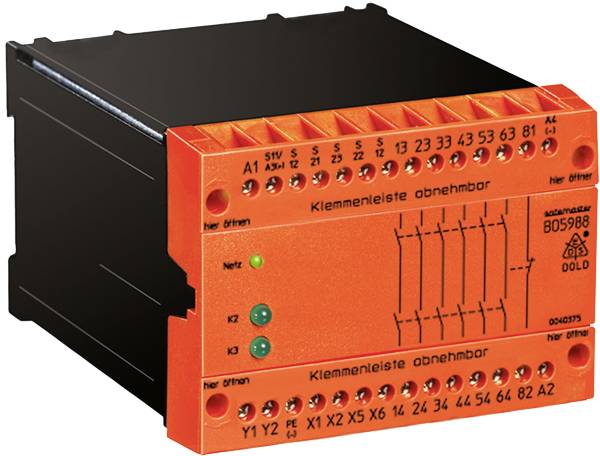

Bloc logique de sécurité BO5988.47/124 DC24V + AC230V 1-10s Dold Tension de fonctionnement: 24 V/DC, 230 V/AC 3 NO (T),
EAN :
Ref. fabricant :
Code produit :
Type de produit
Bloc logique de sécurité
Branchement
bornes à vis
Tension de fonctionnement
24 V/DC
230 V/AC
Type
BO5988.47/124 DC24V + AC230V 1-10s
Temps de réponse
100 ms
Fiche technique (PDF)
Vente et expédition :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
565,83 €
3
2% = 13,80 €
552,03 €
5
3% = 19,29 €
546,54 €
10
4% = 22,97 €
542,86 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (565,83 € / unité(s))
€
Caractéristiques techniques
- Durée de vie mécanique : 30 x 106 cycles de commutation
- Durée de vie électrique à AC 230 V, 6 A, cos phi = 1
- Contacts instantanés : > 5 x 105 cycles de commutation BO 5988.47 contact NO temporisé au recul > 2 x 105 cycles de commutation
- Fréquence de commutation autorisée : 6 000 cycles / h
- Plage de température de fonctionnement : - 15... 50 °C
- Boîtier : thermoplastique avec comportement V0 conforme à UL subj. 94
- Poids : 850 g
- Fixation rapide : rail DIN
- Configuration de contact : 1 contact NO temporisé, 1 contact NF comme contact de signalisation
- Pouvoir de coupure : voir fiche technique
- Type de produit
Bloc logique de sécurité
- Type
BO5988.47/124 DC24V + AC230V 1-10s
- Branchement
bornes à vis
- Tension de fonctionnement
24 V/DC
230 V/AC
- Temps de réponse
100 ms
- Type de contact
3 NO (T)
1 NF (R)
IP20
IP40
- Température de fonctionnement (min.)
-15 °C
- Température de fonctionnement (max.)
+55 °C
- Profondeur
121 mm
- Largeur
45 mm
- Hauteur
74 mm
- Dim.
(l x H x P) 45 x 74 x 121 mm
- Contenu
1 pc(s)
- Tension nominale
24 V/DC
Documents et téléchargements
Fiche technique
Fiche technique 2359278 Bloc logique de sécurité BO5988.47/124 DC24V + AC230V 1-10s Dold Tension de fonctionnement: 24 V/DC, 230 V/AC 3 NO (T),
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359278 Bloc logique de sécurité BO5988.47/124 DC24V + AC230V 1-10s Dold Tension de fonctionnement: 24 V/DC, 230 V/AC 3 NO (T),
Description
Protection des personnes et des machines
Circuits d'arrêt d'urgence des machines
Surveillance des grilles de protection coulissantes
· Correspond à
Niveau de performance (PL) e et catégorie 4 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 3 · Conforme à IEC/en 62061
Safety Integrity Level : SIL 3 · Conforme à IEC/en 61508
· Sortie : max. 6 contacts NO, 1 contact NF ou 1 contact NO pour AC 250 V.
· Commutation 1 canal
· Détection de raccordement au niveau du bouton on
· Circuit de retour X1-X2 pour la surveillance des contacteurs externes
· Protection contre les courts-circuits et les surtensions intégrée
· Affichage LED pour le canal 1 / 2 et le réseau
· Borniers amovibles
· Raccordement de conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique
· DIN 46 228-1/-2/-3/-4 ou 2 x 2,5 mm2 avec toron Manchon DIN 46 228-1/-2/-3
· Largeur de construction 100 mm
Ce texte a été traduit par une machine.
Circuits d'arrêt d'urgence des machines
Surveillance des grilles de protection coulissantes
· Correspond à
Niveau de performance (PL) e et catégorie 4 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 3 · Conforme à IEC/en 62061
Safety Integrity Level : SIL 3 · Conforme à IEC/en 61508
· Sortie : max. 6 contacts NO, 1 contact NF ou 1 contact NO pour AC 250 V.
· Commutation 1 canal
· Détection de raccordement au niveau du bouton on
· Circuit de retour X1-X2 pour la surveillance des contacteurs externes
· Protection contre les courts-circuits et les surtensions intégrée
· Affichage LED pour le canal 1 / 2 et le réseau
· Borniers amovibles
· Raccordement de conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique
· DIN 46 228-1/-2/-3/-4 ou 2 x 2,5 mm2 avec toron Manchon DIN 46 228-1/-2/-3
· Largeur de construction 100 mm
Ce texte a été traduit par une machine.
