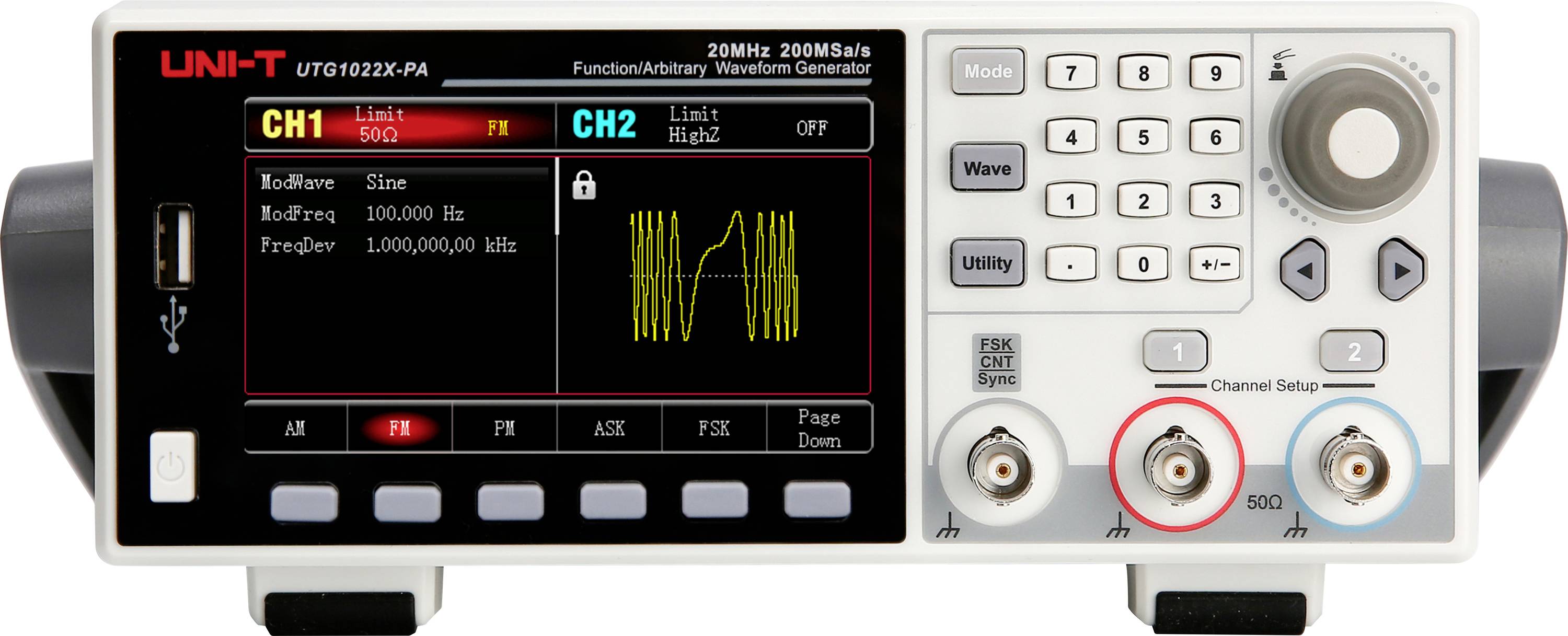

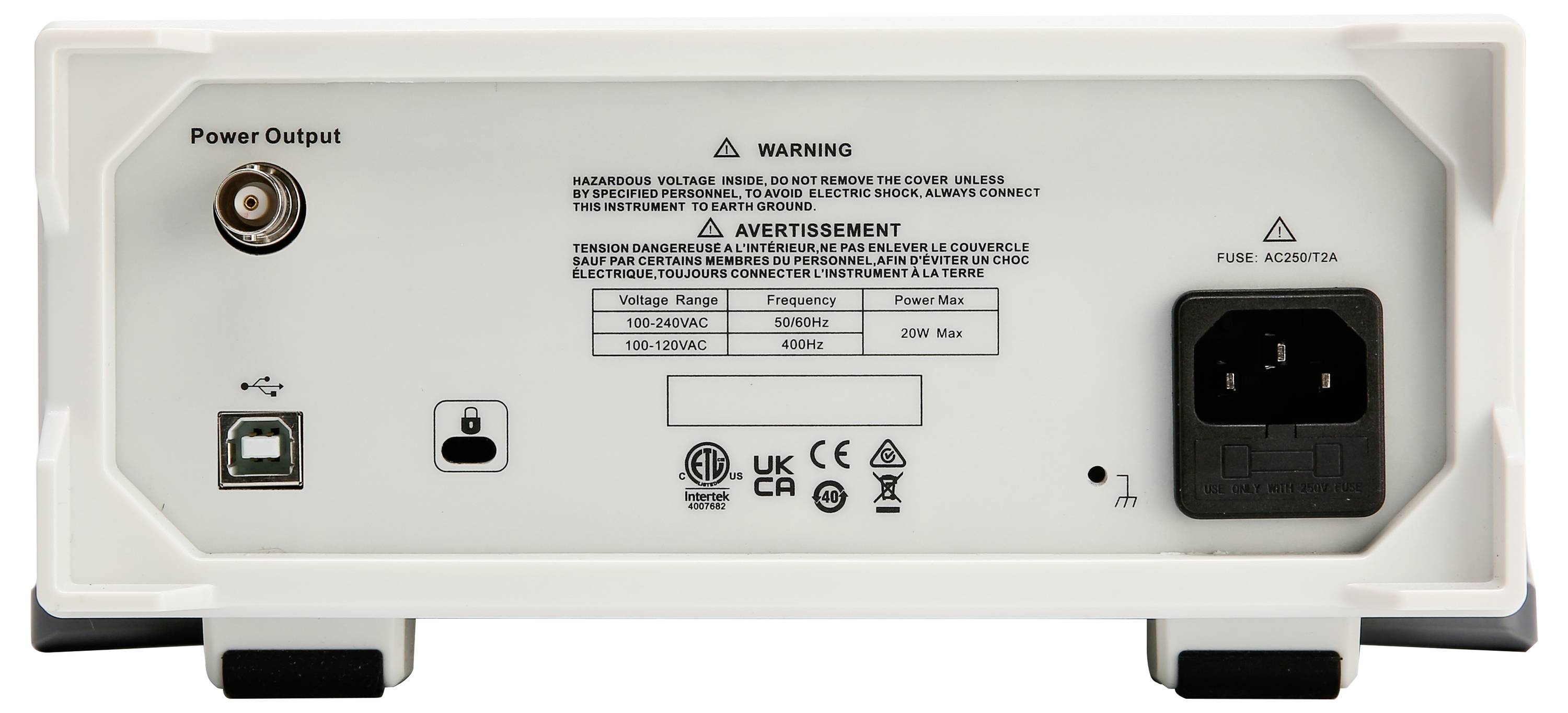

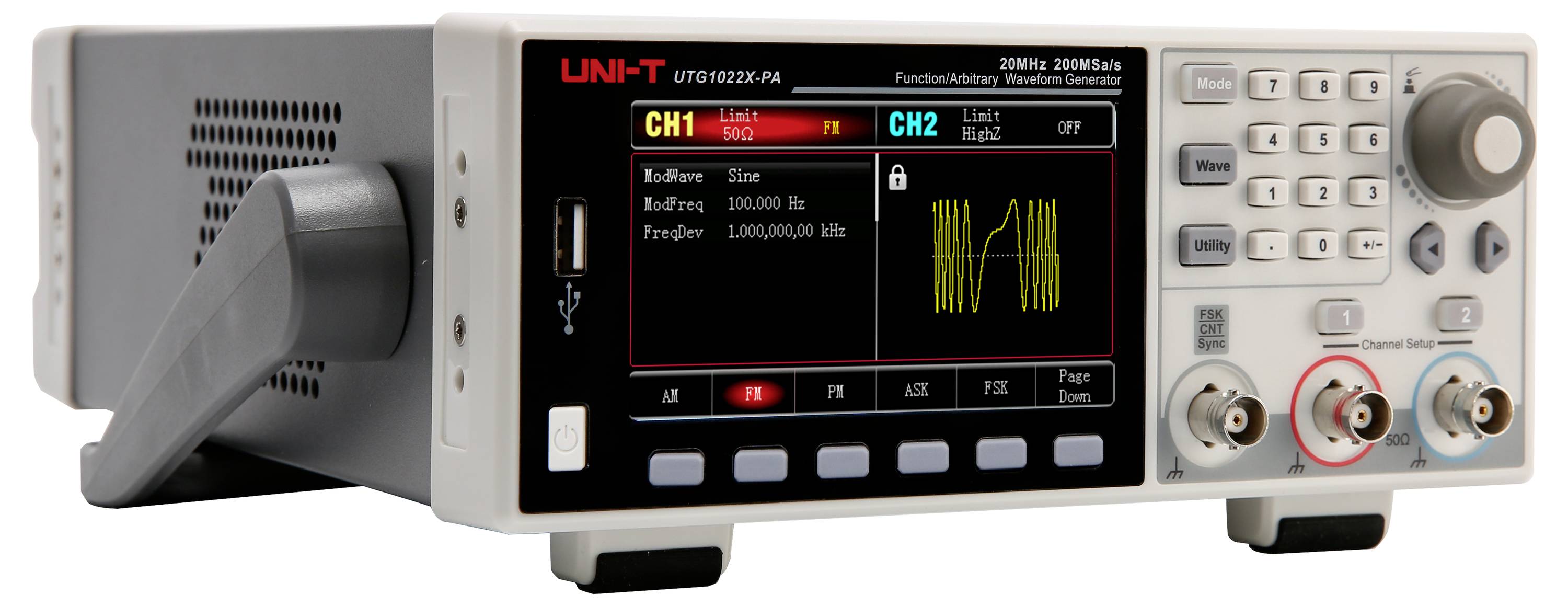

UTG1022X-PA Générateur de fonction Uni-T 1 µHz - 20 MHz 2 canaux Arbitraire
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
329,17 €
3
2% = 8,04 €
321,13 €
5
3% = 11,23 €
317,94 €
10
4% = 13,37 €
315,80 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (329,17 € / unité(s))
329,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
UNI-T UTG1022X-PA générateur de fonction arbitraire 20 MHz 2 canaux amplificateur Power 200MSa/S 4kpts4,3″ TFT-LCD
- Max. Fréquence de sortie : 20 MHz
- Taux d'échantillonnage : 200 MSa/s
- Résolution verticale : 16 bits
- Canaux : 2
- Longueur de forme d'onde arbitraire: 4kpts
- Écran : TFT-LCD de 4,3 pouces
Caractéristiques techniques
- LCD TFT haute résolution de 4,3 pouces (10,9cm), WVGA (480 x 272 pixels)
- Amplificateur de puissance intégré (4 W max.)
- 200 formes d'ondes arbitraires intégrées
- Résolution verticale 16 bits
- Taux d'échantillonnage de 200 MSa/s.
- Forme de sortie de signal
Sinus, rectangle, rampe, impulsion, bruit, DC, ARB, AM, FM, PM, ASK, FSK, PSK, PWM, SWEEP, Burst
- Type de produit
Générateur de fonction
- Plage de fréquence
1 µHz - 20 MHz
- Formes de sortie de signal
Arbitraire
- Gamme de fréquences sinus
1 µHz bis 20 MHz
- Facteur de distorsion harmonique sinus
0,2 %
- Gamme de fréquences rectangle
1 µHz bis 10 MHz
- Temps de montée rectangulaire
16 ns
- Plage de fréquence du triangle
1 µHz bis 400 kHz
- Gamme de fréquences ARB
1 µHz bis 5 MHz
d'usine (sans certificat)
- Fonction vobulation
Prend en charge linéaire et logarithmique
- Modulation interne
AM, FM, PM, ASK, FSK, PSK, PWM
- Modulation externe
ASK, FSK, PSK, Burst (trigger) via le connecteur externe
- Déclencheur (synchrone)
Prise en charge interne, externe et manuelle
- Seuil (asynchrone)
Mode Gated-Burst disponible
- Mesure de fréquence externe
Compteur de fréquence 7 bits intégré, plage de 100 MHz à 200 MHz
- Dim.
(l x H) 215 mm x 103 mm
- Poids
2.2 kg
- Nombre de canaux
2 canaux
- Fréquence (max.)
20 MHz
- Fréquence (min.)
1 µHz
- Largeur
215 mm
- Hauteur
103 mm
- Interfaces
USB-Host
périphérique USB
- Alimentation électrique
230 V/AC
- Type
UTG1022X-PA
Documents et téléchargements
Fiche technique
Fiche technique 3757394 UTG1022X-PA Générateur de fonction Uni-T 1 µHz - 20 MHz 2 canaux Arbitraire
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3757394 UTG1022X-PA Générateur de fonction Uni-T 1 µHz - 20 MHz 2 canaux Arbitraire
Description
L'UTG1022X-PA offre une sortie de signal précise et stable avec une résolution allant jusqu'à 1 μHz. Il s’agit d’un générateur de signaux fonctionnels et arbitraires peu coûteux, puissant et multifonctionnel. Il produit des signaux de sortie précis, stables, propres et peu déformants. Grâce à sa facilité d'utilisation, à ses excellentes données de performance technique et à sa présentation graphique conviviale, il s'agit d'un appareil polyvalent pour les applications de formation, de test et de production.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Sortie à deux canaux avec la même puissance : deux sorties indépendantes hautes performances avec une amplitude stable, même à haute fréquence
- Jitter ultra-faible : jusqu'à 10 MHz de signal rectangulaire avec moins de 200 ch de gigue pour des flancs de signal propres
- Distance signal/bruit élevée : qualité du signal pure, même en cas de grand décalage et de faibles niveaux de signal
- Module d'amplificateur de puissance en option : jusqu'à 4 W de puissance de sortie pour les applications exigeantes
- Fonction de rafale flexible : trois modes pour générer différentes séquences d'impulsions
- Différents types de modulation : support AM, FM, PM, FSK, ASK, PSK et PWM
- Fonction de balayage : balayages de fréquence linéaire et logarithmique
Contenu de la livraison
- UTG1022X-PA x 1
- Câble d'alimentation x 1
- Câble USB x 1
- Câble de passage BNC-BNC × 1
- Câble à pince crocodile BNC (rouge et noir) × 2
Avertissement
Autres modèles
- UTG1042X : fréquence de sortie 40 MHz, taux d'échantillonnage 200 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 4 kpts, 4,3″ TFT-LCD.
- UTG1022X : fréquence de sortie 20 MHz, taux d'échantillonnage 200 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 4 kpts, 4,3″ TFT-LCD.
