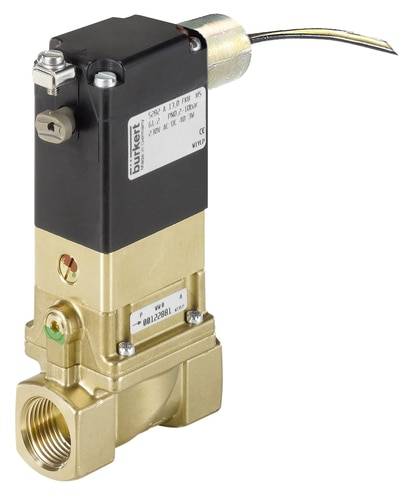

Vanne à membrane Bürkert 349650 230 V G 2 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
874,17 €
3
2% = 21,34 €
852,83 €
5
3% = 29,81 €
844,36 €
10
4% = 35,49 €
838,68 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (874,17 € / unité(s))
874,17 €
HT
dont 0,71 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne à membrane
- Vanne à membrane servo-commandée jusqu'à l'ouverture nominale DN 65; membrane de séparation pour les milieux agressifs et sales; horaires de fermeture et de fermeture réglables individuellement; versions anti-explosion (Cat.2); commande manuelle facile à utiliser
Caractéristiques techniques
- Type d'entraînement : ancrage rabattable
- Principe de fonctionnement de la soupape principale : vanne à membrane
- Fonction de commutation : on/off
- Séparation des médias : oui
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Pression nominale max. (Liquide) : 10 bar
- Tension alternative : oui
- Tension continue : oui
- Tension de la batterie : oui
- Puissance nominale : 40 W
- Type de bobine : vissé sur bloc
- Matériau de la bobine (enveloppe) : EP (résine époxy)
- Temps de commutation ouvert : 100 ms - 800 ms.
- Temps de commutation de fermeture : 1 ms - 4 ms.
- Réglage de la vanne durée d'ouverture : oui
- Réglage de la vanne durée de fermeture : oui
- Montage de la vanne : vanne complète
- Puissance d'enclenchement AC : 40 va
- Fréquence de tension : 50/60 Hz
- Fonction de soupape commande manuelle verrouillage : oui
- Câble de raccordement électrique longueur : 3 mm
- Type de produit
Vanne à membrane
- Tension de fonctionnement
230 V
- Pression de service (max.)
10 bar
- Matériau du boîtier
laiton
- Raccord
G 2
- Milieu d'utilisation
Liquide
- Plage de température des médias
0 à +80 °C
- Référence fabricant
349650
- Pression de service (min.)
0.2 bar
- Activation/déclenchement
Commande manuelle ; bouton-poussoir
- Matériau isolant
NBR
- Poids
6 kg
- Température max. des médias
+80 °C
- Température min. des médias
0 °C
- Largeur nominale
50 mm
- Longueur
164 mm
- Valeur QNn
43 l/min
IP65
- Température ambiante max.
+60 °C
- Température ambiante min.
-40 °C
- Mode de fonctionnement
commandé par servo
- Valeur Kv
40
Documents et téléchargements
Fiche technique
Fiche technique 2351756 Vanne à membrane Bürkert 349650 230 V G 2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2351756 Vanne à membrane Bürkert 349650 230 V G 2 1 pc(s)
Description
La vanne 5282 est une vanne à membrane à commande servo. Une pression différentielle minimale est nécessaire pour le fonctionnement de la soupape. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier de mesure standard répond à toutes les exigences européennes en matière d'eau potable. Le boîtier est complété par des modèles en acier inoxydable. En tournant simplement la vanne pilote 3/2 voies sur le raccord, le mode d'action peut être changé de NC à NO. Les bobines de l'aimant sont pressées par une résine époxy résistante aux produits chimiques. Pour la mise en service et le contrôle, le 5282 est équipé d'une commande manuelle. En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A et un boîtier en acier inoxydable, les exigences de la norme NEMA 4X sont respectées.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
