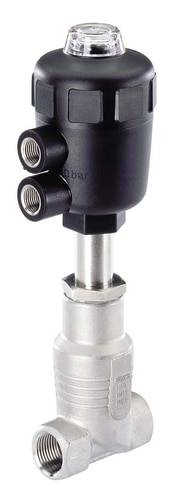

Vanne pneumatique 2/2 voies Bürkert 146433 manchon G 3/8 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
404,17 €
3
2% = 9,86 €
394,31 €
5
3% = 13,79 €
390,38 €
10
4% = 16,41 €
387,76 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (404,17 € / unité(s))
404,17 €
HT
dont 0,11 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne pneumatique 2/2 voies
- Bürkert 2012 146433
- Valeur Kv: 78.33 l/min
- N/A
Caractéristiques techniques
- G 3/8"
- Diamètre 10 mm
- Taille d'actionneur Ø 50 mm
- Valeur kv 4,7 m³/h
- Pression de pilotage : voir diagramme sur fiche technique
- Pression de fluide jusqu'à 180°C 16 bar
- Température du fluide -10 à +180 °C
- Température ambiante -10 à +60 °C
- Type de produit
Vanne pneumatique
- Pression de service (max.)
16 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 3/8
- Plage de température des médias
-10 à +180 °C
- Référence fabricant
146433
- Pression de service (min.)
0 bar
- Matériau isolant
PTFE
- Fonction
2/2 voies
- Poids
0.700 kg
- Température max. des médias
+180 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux aggressifs
- Hauteur
211 mm
- Longueur
65 mm
- Pression de contrôle (max.)
10 bar
- Pression de contrôle (min.)
2.8 bar
- Température ambiante max.
+40 °C
- Température ambiante min.
-10 °C
- Valeur Kv
78.33 l/min
- Matériau (détails)
Joint : PTFE, corps : acier inoxydable
- Connexion
Raccordement G 3/8
Documents et téléchargements
Fiche technique
Fiche technique 624257 Vanne pneumatique 2/2 voies Bürkert 146433 manchon G 3/8 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 624257 Vanne pneumatique 2/2 voies Bürkert 146433 manchon G 3/8 1 pc(s)
Description
La vanne à siège droit à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie.
Modèle
- Vanne à siège droit 2/2 avec arrivée du fluide sur le siège
- Raccord à manchon
- Normalement fermée par action du ressort
- Matériau du corps : acier inoxydable 316L moulé
- Pression nominale PN 25 (niveau de pression du corps)
- Matériau de l'actionneur : polyamide
- Matériau des joints : PTFE
- Utilisable de façon universelle pour les liquides, gaz et la vapeur
- Viscosité max. 600 mm²/s
- Presse-étoupe bague PTFE en V avec compensation par ressort
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
- Fluides de pilotage : air et gaz neutres
- Raccord pour air de pilotage G 1/4"
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
