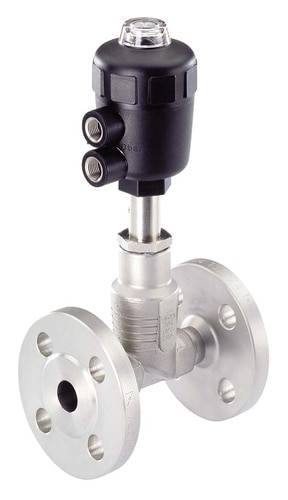

Bürkert Vanne pneumatique 146259 2012 G 1/4 Largeur nominale (détails) 15 mm position de repos fermée par ressort 1 pc(s
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
537,50 €
3
2% = 13,12 €
524,38 €
5
3% = 18,32 €
519,18 €
10
4% = 21,82 €
515,68 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (537,50 € / unité(s))
537,50 €
HT
dont 0,42 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne à siège droit 2/2 voies pour fluides jusqu'à +180 °C, corps en acier inoxydable
- Pour fluides jusqu'à +180 °C
- Longue durée de vie
- Indicateur de position optique en série
- Tête de commande orientable pour l'orientation des raccords d'air de pilotage
- Consommation d'air de pilotage minimale
- La vaste sélection de tailles d'actionneur permet des combinaisons d'actionnement économiques optimales
- Anti-coup de bélier avec liquides par arrivée du fluide sous le siège
- Vanne à siège droit compacte
- Matériau du corps : acier inoxydable 316L moulé
Caractéristiques techniques
- Largeur nominale 15 mm
- Taille d'actionneur Ø 50 mm
- Valeur kv 4,7 m³/h
- Pression de pilotage 3,9 à 10 bar
- Pression de fluide jusqu'à 180°C 16 bar
- Température du fluide -10 à +180 °C
- Température ambiante -10 à +60 °C
- Type de produit
Vanne pneumatique
- Pression de service (max.)
16 bar
- Matériau du boîtier
acier inoxydable
- Raccord
G 1/4
- Température de fonctionnement
-10 °C (min)
- Plage de température des médias
-10 à +180 °C
- Référence fabricant
146259
- Pression de service (min.)
0 bar
- Température de fonctionnement min.
-10 °C
- Matériau isolant
PTFE
- Fonction
2/2 voies
- Poids
2.500 kg
- Température max. des médias
+180 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
15 mm
- Spécificités
bride
- Hauteur
211 mm
- Longueur
130 mm
- Pression de contrôle (max.)
10 bar
- Pression de contrôle (min.)
3.9 bar
- Température ambiante max.
+40 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
position de repos fermée par ressort
- Valeur Kv
78.33 l/min
- Connexion
Bride selon la norme DIN EN 1092_1 PN25 DN15
Documents et téléchargements
Fiche technique
Fiche technique 624109 Bürkert Vanne pneumatique 146259 2012 G 1/4 Largeur nominale (détails) 15 mm position de repos fermée par ressort 1 pc(s
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 624109 Bürkert Vanne pneumatique 146259 2012 G 1/4 Largeur nominale (détails) 15 mm position de repos fermée par ressort 1 pc(s
Description
La vanne à siège droit à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie.
Modèle
- Vanne à siège droit 2/2 voies avec arrivée du fluide sous le siège
- Raccordement à brides selon DIN EN 1092-1
- Normalement fermée par action du ressort
- Matériau du corps : acier inoxydable 316L moulé
- Pression nominale PN 25 (niveau de pression du corps)
- Matériau de l'actionneur : polyamide
- Matériau des joints : PTFE
- Utilisable de façon universelle pour les liquides, gaz et la vapeur
- Viscosité max. 600 mm²/s
- Presse-étoupe bague PTFE en V avec compensation par ressort
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
- Fluides de pilotage : air et gaz neutres
- Raccord pour air de pilotage G 1/4"
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
