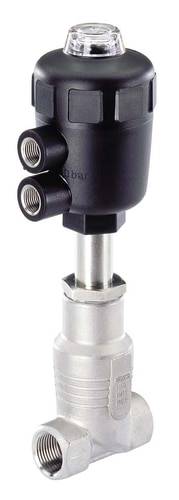

Vanne pneumatique 2/2 voies Bürkert 146311 manchon G 1 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
537,50 €
3
2% = 13,12 €
524,38 €
5
3% = 18,32 €
519,18 €
10
4% = 21,82 €
515,68 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (537,50 € / unité(s))
537,50 €
HT
dont 0,42 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Vanne pneumatique 2/2 voies
- Bürkert 2012 146311
- Valeur Kv: 216.67 l/min
- N/A
Caractéristiques techniques
- G 1
- Largeur nominale 25 mm
- Taille d'actionneur Ø 80 mm
- Valeur kv 13,0 m³/h
- Pression de pilotage de 5,0 à 10 bar
- Pression de fluide jusqu'à 180°C 16 bar
- Température du fluide -10 à +180 °C
- Température ambiante -10 à +60 °C
- Type de produit
Vanne pneumatique
- Pression de service (max.)
16 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 1
- Plage de température des médias
-10 à +180 °C
- Référence fabricant
146311
- Pression de service (min.)
0 bar
- Matériau isolant
PTFE
- Fonction
2/2 voies
- Poids
3.050 kg
- Température max. des médias
+180 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux aggressifs
- Hauteur
273 mm
- Longueur
90 mm
- Pression de contrôle (max.)
10 bar
- Pression de contrôle (min.)
5 bar
- Température ambiante max.
+60 °C
- Température ambiante min.
-10 °C
- Valeur Kv
216.67 l/min
- Matériau (détails)
Joint : PTFE, corps : acier inoxydable
- Connexion
Raccordement G 1
Documents et téléchargements
Fiche technique
Fiche technique 624153 Vanne pneumatique 2/2 voies Bürkert 146311 manchon G 1 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 624153 Vanne pneumatique 2/2 voies Bürkert 146311 manchon G 1 1 pc(s)
Description
La vanne à siège droit à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie.
Modèle
- Vanne à siège droit 2/2 voies avec arrivée du fluide sous le siège
- Raccord à manchon
- Normalement fermée par action du ressort
- Matériau du corps : acier inoxydable 316L moulé
- Pression nominale PN 25 (niveau de pression du corps)
- Matériau de l'actionneur : polyamide
- Matériau des joints : PTFE
- Utilisable de façon universelle pour les liquides, gaz et la vapeur
- Viscosité max. 600 mm²/s
- Presse-étoupe bague PTFE en V avec compensation par ressort
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
- Fluides de pilotage : air et gaz neutres
- Raccord pour air de pilotage G 1/4"
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
