Name: Vérin rotatif rouge, jaune Type de conducteur = N Siemens 3LD93435CA
Brand: Siemens
SKU: 1743015
Availability: InStock

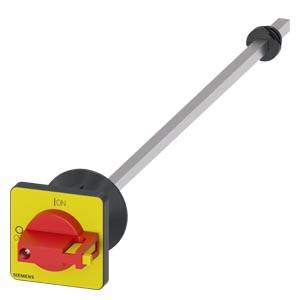

Actionneur rotatif en rouge et jaune avec un long arbre de commande métallique. Adapté aux domaines industriels pour la commutation de circuits électriques.

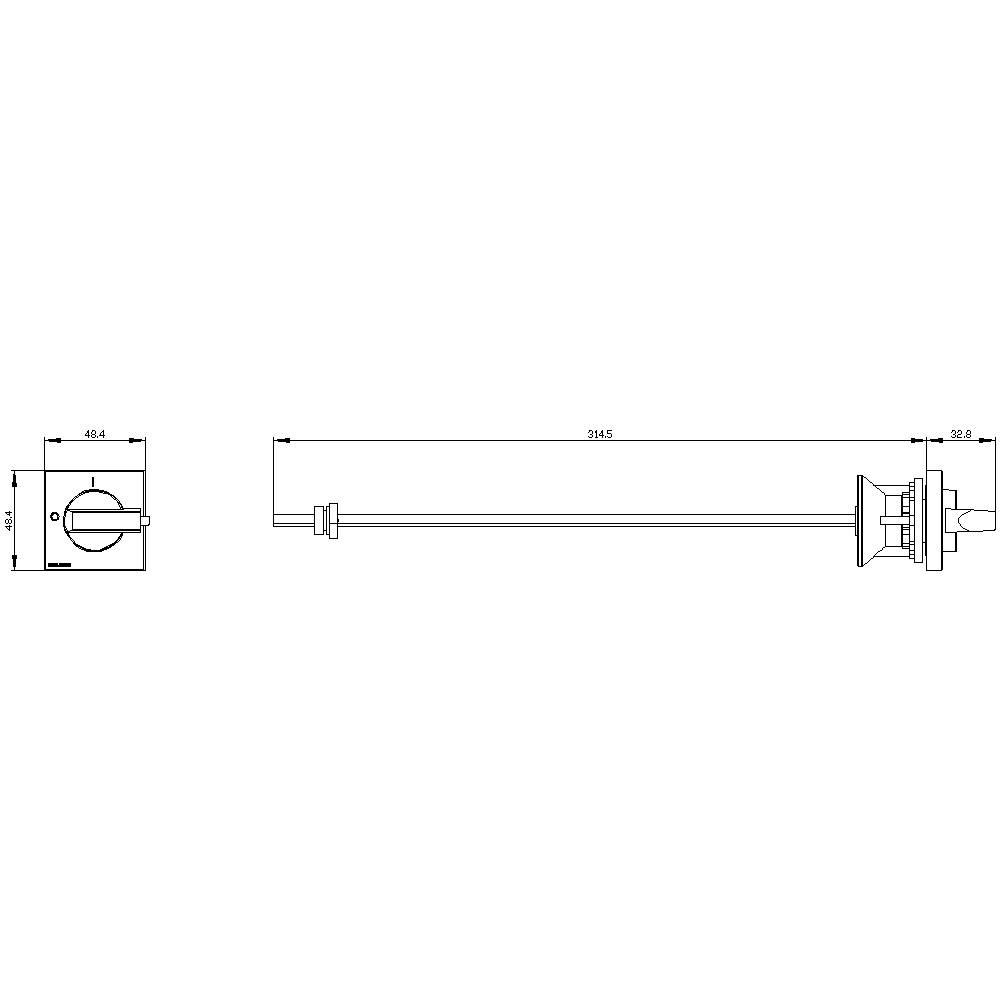

Dessin technique d'un composant mécanique avec dimensions : longueur 214,5 mm, largeur 49,4 mm, vue détaillée supplémentaire à gauche.

1/2

Photo non contractuelle

Type de produit

Vérin rotatif

Nombre de pôles

Convient pour

Interrupteur sectionneur 3LD3

Couleur

rouge

jaune

Dim.

(Ø x H) 22.5 mm x 48 mm

Fiche technique (PDF)

Livraison avant le ven. 16 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (61,66 € / unité(s))

61,66 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Entraînement rotatif pour accouplement de porte Siemens - 3LD9343-5CA

Type de produit: Vérin rotatif

Convient pour: Interrupteur sectionneur 3LD3

Couleur: rouge
jaune

Nombre de pôles: 4

Dim.: (Ø x H) 22.5 mm x 48 mm

Type de conducteur: N

Largeur: 48 mm

Hauteur: 48 mm

Longueur: 300 mm

Diamètre: 22.5 mm

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Section

Nombre de pôles

Tension nominale

3 pôles 35 mm² 63 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD25551TP000AE8

Code produit :1744180

Livraison avant le ven. 16 octobre

Conrad Electronic

63 A

35 mm²

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

745,83 €^*

Borne zéro 2.515 mm² Siemens 3LD93402C

Code produit :1704864

Livraison avant le ven. 16 octobre

Conrad Electronic

2.515 mm²

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

31,66 €^*

Dispositif de commutation 2 pôles 16 A Siemens 3LD92065A

Code produit :1742995

Livraison avant le ven. 23 octobre

Conrad Electronic

16 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

49,99 €^*

Interrupteur à coupure en charge; 3 pôles 16 mm² 16 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD30101TK05

Code produit :1744386

Livraison avant le ven. 16 octobre

Conrad Electronic

16 A

16 mm²

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

124,99 €^*

Interrupteur à coupure en charge; 3 pôles 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Code produit :1744384

Livraison avant le ven. 16 octobre

Conrad Electronic

16 A

16 mm²

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

76,66 €^*

Interrupteur à coupure en charge; 3 pôles 16 mm² 25 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD31101TK05

Code produit :1703073

Livraison avant le ven. 23 octobre

Conrad Electronic

25 A

16 mm²

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

44,99 €^*

Interrupteur à coupure en charge; 3 pôles 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Code produit :1699137

Livraison avant le ven. 16 octobre

Conrad Electronic

25 A

16 mm²

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

95,83 €^*

Interrupteur à coupure en charge; 3 pôles 16 mm² 32 A 1 NO (T), 1 NF (R) 690 V/AC Type de conducteur = L Siemens 3LD32101TK05

Code produit :1741547

Livraison avant le ven. 23 octobre

Conrad Electronic

32 A

16 mm²

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

149,99 €^*

Interrupteur à coupure en charge; 3 pôles 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Code produit :1748476

Livraison avant le ven. 16 octobre

Conrad Electronic

32 A

16 mm²

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

99,99 €^*

Interrupteur à coupure en charge; 3 pôles 16 mm² 40 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD33101TK05

Code produit :1741759

Livraison avant le ven. 23 octobre

Conrad Electronic

40 A

16 mm²

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

183,33 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1743015 Vérin rotatif rouge, jaune Type de conducteur = N Siemens 3LD93435CA

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1743015 Vérin rotatif rouge, jaune Type de conducteur = N Siemens 3LD93435CA

Description

Entraînement rotatif turquoise, rouge/jaune 48x48 mm, fixation frontale fixation par trou central 22,5 mm avec pièce d'embrayage avec arbre 300 mm de long, 6x6 mm, accessoires pour interrupteur de séparation de charge 3LD3 interrupteur principal et d'ARRÊT d'urgence SENTRON 3LD3 pour l'arrêt sûr de charges dans de nombreux domaines, par exemple pour moteurs à courant rotatif, systèmes de climatisation et de ventilation, dans les armoires de commande ou de commande, en particulier pour les petites machines telles que scies, compresseurs, pompes, bétonnières, perceuses, Machines à fraiser ou à travailler le bois.
Structure modulaire, montage facile et rapide des interrupteurs auxiliaires, borne N-PE ou 4. Pol. Séparation optimale du secteur de 16 A à 63 A grâce à la fermeture de l'entraînement rotatif. Utilisable de manière polyvalente grâce aux approbations internationales. Une taille mécanique pour cinq tailles électriques.
Les interrupteurs D'ARRÊT principal et d'ARRÊT d'urgence 3LD sont disponibles dans de nombreuses variantes pour la fixation avant, la plaque de montage, le rail chapeau ou le montage de distribution, au choix avec entraînement rotatif direct ou turquoise. 3LD2 propose également des variantes pour les applications en courant continu.
Interrupteur principal et d'ARRÊT d'urgence 3LD - Sécurité de bout en bout pour les utilisateurs et les systèmes.

Ce texte a été traduit par une machine.
