WAGO 750-438 API - Carte d'entrée 750-438 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
145,83 €
3
2% = 3,56 €
142,27 €
5
3% = 4,98 €
140,85 €
10
4% = 5,92 €
139,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (145,83 € / unité(s))
145,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Bleu
- Section: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 8 - 9 mm
- Montage: TS 35
- Température de fonctionnement: 0 - +55 °C
- Type de produit
API - Carte d'entrée
- Interfaces
Bornes
- Type
750-438
- Nombre d’entrées max.
2
- Tension de fonctionnement
24 V/DC
- Hauteur
64 mm
- Longueur
100 mm
- Largeur
24 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Dim.
(L x l x H) 100 x 24 x 64 mm
- Référence fabricant
750-438
- Poids
48.5 g
12
100 mm
67.8 mm
FAUX
DC
FAUX
0
0
0
0
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
Spring clamp connection
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
VRAI
VRAI
IP20
FAUX
FAUX
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
24-24 V
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 191727 WAGO 750-438 API - Carte d'entrée 750-438 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 191727 WAGO 750-438 API - Carte d'entrée 750-438 1 pc(s)
Description

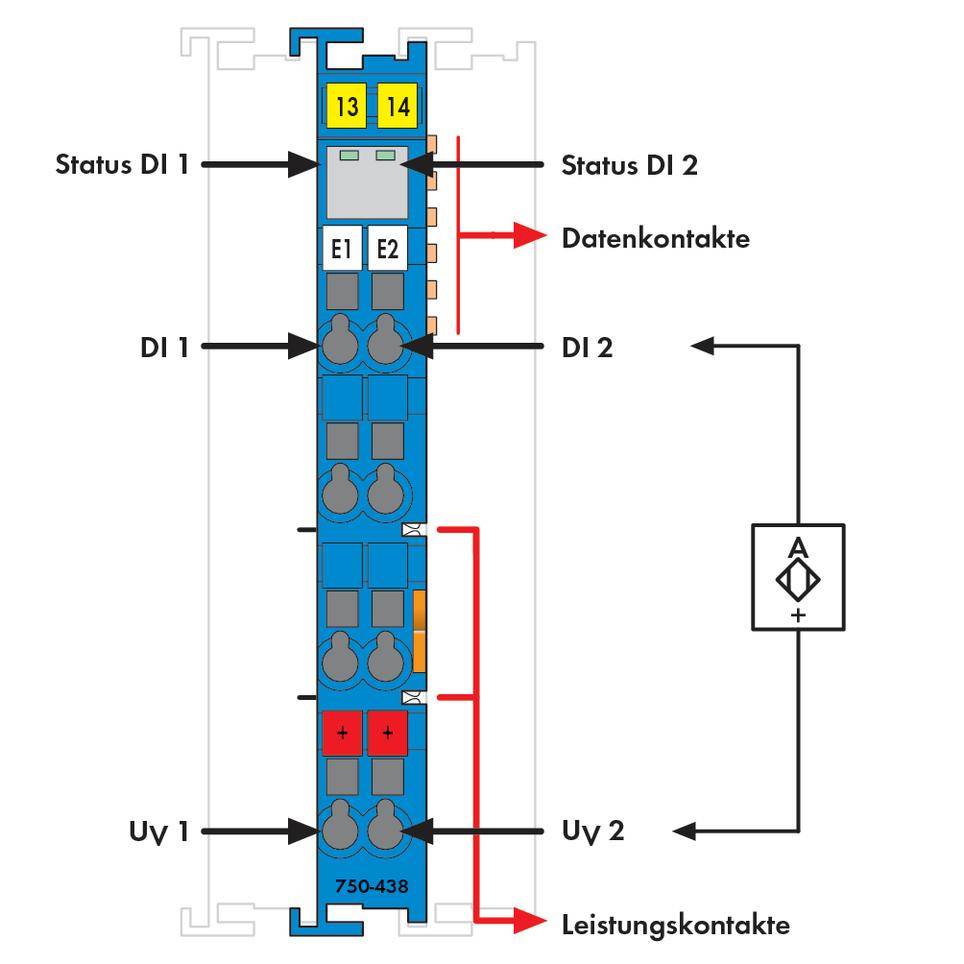

Cette borne d’entrées digitales permet de raccorder des signaux provenant de capteurs utilisés dans les milieux à risque d’explosion de la zone 0+1 au réseau. Ils peuvent être du type capteurs de proximité NAMUR, optocoupleurs, tout autre élément de sécurité intrinsèque ou contacts mécaniques (avec couple de résistances disponible).
Le WAGO-I/O-SYSTEM 750 doit être installé soit dans la zone 2 soit dans des milieux sans risque d’explosion. L’alimentation du capteur est assurée par une source de tension protégée contre les courts-circuits de 8,2 V.
Affichage par LED :
· LED verte (si état de signal (1) - allumée)

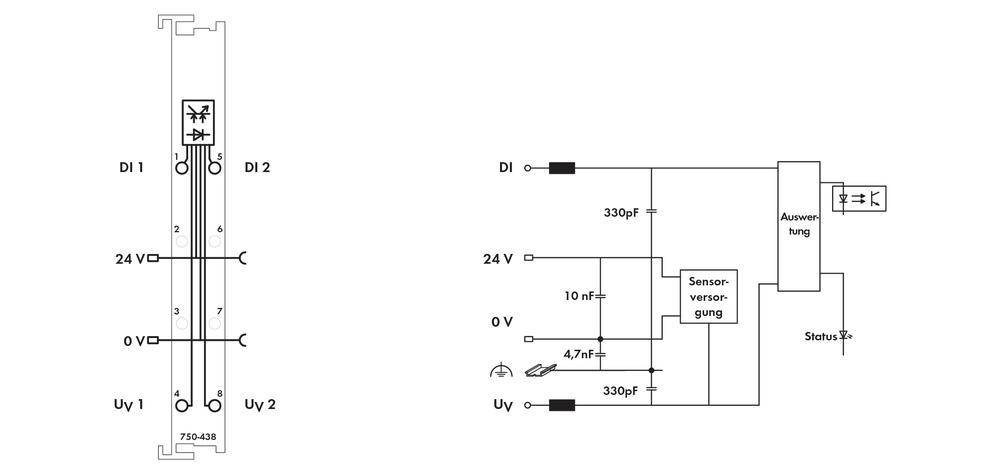

La séparation galvanique bus de terrain/bornes est assurée par des optocoupleurs.
Directive Ex 94 / 9 / CE: EN 60079-0:2012, EN 60079-26:2007, EN 60079-11:2012, EN 60079-15:2010, EN 60079-31:2009
Marquage: II 3 (1) GD Ex nA tD [ia] [iaD] I/IIC / IIB A22 IP6X T135°C (T4)
Données relatives à la sécurité du circuit électrique: U0 = 12 V; I0 = 13,5 mA; P0 = 40,5 mW; Ligne caractéristique : linéaire
Réactances: (Réactances sans considération de la simultanéité; avec considération de la simultanéité, voir manuel)
Le WAGO-I/O-SYSTEM 750 doit être installé soit dans la zone 2 soit dans des milieux sans risque d’explosion. L’alimentation du capteur est assurée par une source de tension protégée contre les courts-circuits de 8,2 V.
Affichage par LED :
· LED verte (si état de signal (1) - allumée)
La séparation galvanique bus de terrain/bornes est assurée par des optocoupleurs.
Directive Ex 94 / 9 / CE: EN 60079-0:2012, EN 60079-26:2007, EN 60079-11:2012, EN 60079-15:2010, EN 60079-31:2009
Marquage: II 3 (1) GD Ex nA tD [ia] [iaD] I/IIC / IIB A22 IP6X T135°C (T4)
Données relatives à la sécurité du circuit électrique: U0 = 12 V; I0 = 13,5 mA; P0 = 40,5 mW; Ligne caractéristique : linéaire
Réactances: (Réactances sans considération de la simultanéité; avec considération de la simultanéité, voir manuel)
Avertissement
La borne d'entrées digitales ne doit être utilisée qu'en combinaison avec une borne d'alimentation Ex i de 24 V/DC
