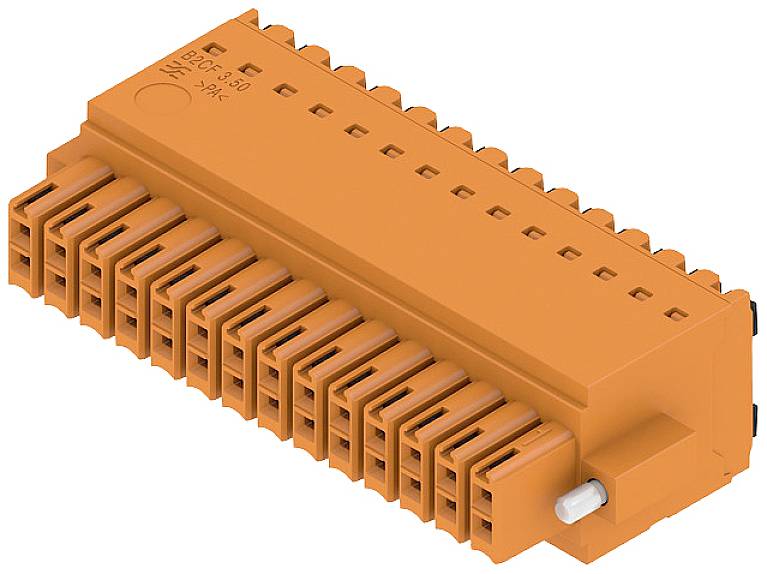

Weidmüller 1277810000 Connecteur de circuit imprimé Nombre total de pôles 28 Nbr de rangées 1 30 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
28
Dimension grille
3.5 mm
Contenu
30 pc(s)
Nbr total de pôles
28
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
429,17 €
3
2% = 10,48 €
418,69 €
5
3% = 14,64 €
414,53 €
10
4% = 17,43 €
411,74 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 30 pc(s))
Total (14,31 € / unité(s))
429,17 €
HT
Plus que 5 Paquet(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
- Nbr total de pôles 28
- Nbr de rangées 1
- Contenu 30 pc(s)
Nos services :
Caractéristiques techniques
- Profondeur : 26.25 mm
- Matière isolante : PA 66 GF 30
- Température de stockage : -25 °C à +55 °C
- Longueur de dénudage : 10 mm
- Technique de raccordement de conducteur : PUSH IN, raccordement à ressort
- Sens de sortie du conducteur : 180°
- Protection contre les contacts : IP20
- Couple de serrage de la bride à vis : 0.2 Nm - 0.25 Nm
- Force d'accouplement/pôle : 5 N
- Force de traction/pôle : 5 N
- Résistance à court terme : 3 x 1 s avec 80 A.
- Couleur des éléments de commande : noir
- Matériau de l'actionneur : PA 66/6
- Force d'actionnement de l'actionneur : 40 N
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
28
- Nbr total de pôles
28
- Nbr de rangées
1
- Dimension grille
3.5 mm
- Courant nominal
9.5 A
- Courant nominal - arrondi
9.5 A
- Norme DIN
DIN 5264
- Nombre de pôles par rangée
28
- Connexion
Push-In
borne à ressort
- Couleur
orange
- Matériau boîtier
PA
- Référence fabricant
1277810000
- Contenu
30 pc(s)
- Matériau du contact
cuivre
- Largeur
56 mm
- Hauteur
15.2 mm
- Température max.
+120 °C
- Température min.
-50 °C
- Type
B2CF 3.50/28/180F SN OR BX
26 AWG - 16 AWG
- Dim.
(l x H) 56 mm x 15.2 mm
- Résistance d'isolement
100 MΩ
- Ø de la zone de serrage
0,14 mm² - 1,5 mm²
- Surface de contact coté enfichable
étamé
- Dimensions
56 mm x 15.2 mm x 26.25 mm
- Tension nominale
300 V
- Nombre de pôles
28
- Section
1.5 mm²
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 1951098 Weidmüller 1277810000 Connecteur de circuit imprimé Nombre total de pôles 28 Nbr de rangées 1 30 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1951098 Weidmüller 1277810000 Connecteur de circuit imprimé Nombre total de pôles 28 Nbr de rangées 1 30 pc(s)
Description
Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 28
