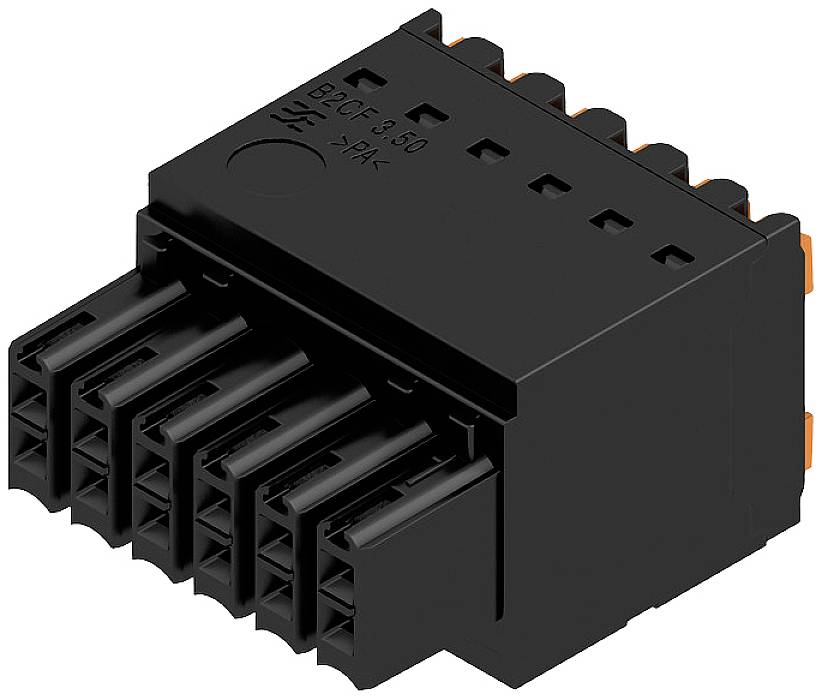

Weidmüller 1277510000 Connecteur de circuit imprimé Nombre total de pôles 12 Nbr de rangées 1 84 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
12
Dimension grille
3.5 mm
Contenu
84 pc(s)
Nbr total de pôles
12
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
504,17 €
3
2% = 12,30 €
491,87 €
5
3% = 17,19 €
486,98 €
10
4% = 20,47 €
483,70 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 84 pc(s))
Total (6,00 € / unité(s))
504,17 €
HT
Plus que 5 Paquet(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
- Nbr total de pôles 12
- Nbr de rangées 1
- Contenu 84 pc(s)
Caractéristiques techniques
- Profondeur : 26.25 mm
- Matière isolante : PA 66 GF 30
- Température de stockage : -25 °C à +55 °C
- Longueur de dénudage : 10 mm
- Technique de raccordement de conducteur : PUSH IN, raccordement à ressort
- Sens de sortie du conducteur : 180°
- Protection contre les contacts : IP20
- Force d'accouplement/pôle : 5 N
- Force de traction/pôle : 5 N
- Résistance à court terme : 3 x 1 s avec 80 A.
- Couleur des éléments de commande : orange
- Matériau de l'actionneur : PA 66/6
- Force d'actionnement de l'actionneur : 40 N
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
12
- Nbr total de pôles
12
- Nbr de rangées
1
- Dimension grille
3.5 mm
- Courant nominal
9.5 A
- Courant nominal - arrondi
9.5 A
- Norme DIN
DIN 5264
- Nombre de pôles par rangée
12
- Connexion
Push-In
borne à ressort
- Couleur
noir
- Matériau boîtier
PA
- Référence fabricant
1277510000
- Contenu
84 pc(s)
- Matériau du contact
cuivre
- Largeur
21 mm
- Hauteur
15.2 mm
- Température max.
+120 °C
- Température min.
-50 °C
- Type
B2CF 3.50/12/180 SN BK BX
26 AWG - 16 AWG
- Dim.
(l x H) 21 mm x 15.2 mm
- Résistance d'isolement
100 MΩ
- Ø de la zone de serrage
0,14 mm² - 1,5 mm²
- Surface de contact coté enfichable
étamé
- Dimensions
21 mm x 15.2 mm x 26.25 mm
- Tension nominale
300 V
- Nombre de pôles
12
- Section
1.5 mm²
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 1952119 Weidmüller 1277510000 Connecteur de circuit imprimé Nombre total de pôles 12 Nbr de rangées 1 84 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1952119 Weidmüller 1277510000 Connecteur de circuit imprimé Nombre total de pôles 12 Nbr de rangées 1 84 pc(s)
Description
Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 12
