Weidmüller 2467000000 Alimentation à découpage 24 V/DC 20 A 480 W Contenu 1 pc(s)

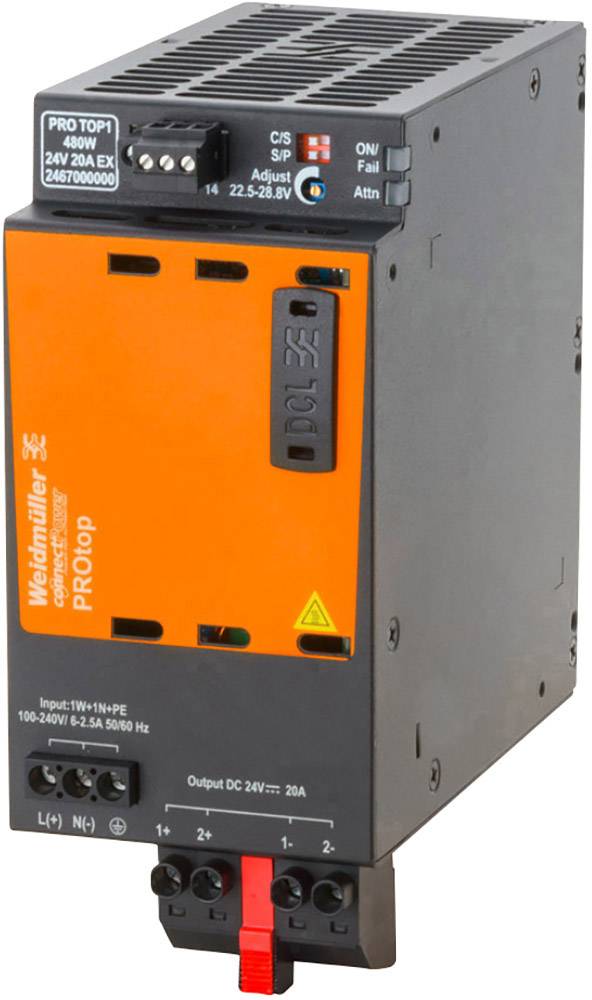

Un bloc d'alimentation de marque Weidmüller, modèle PROtop, d'une puissance de 480W, conçu pour des tensions d'entrée de 100-240V et une tension de sortie de 24V.

Schéma de câblage d'un convertisseur AC-DC : À gauche sont connectés L (Phase), N (Neutre) et PE (Terre). À droite sont représentés les sorties DC et un microcontrôleur (µC).

Le diagramme montre la charge en pourcentage, allant de 130 % à -25°C à 60 % à 70°C, diminuant linéairement avec l'augmentation de la température.

1/3

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

5 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (287,50 € / unité(s))

287,50 €

dont 0,21 € d’éco-part

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Bloc d'alimentation à découpage PROtop 1 phases

Conformal Coating : G3
Carrosserie peinte de circuit imprimé
Une plus grande plage de température de fonctionnement : -40 à +70 °C
Indépendamment de la zone Ex peut également être utilisé pour des exigences environnementales plus élevées
Ce texte a été traduit par une machine.

Caractéristiques techniques

Température de stockage : -40 °C à +85 °C
Courant d'appel : max. 5 A
Plage de fréquence AC : 45 Hz - 65 Hz
Protection contre les surtensions entrée : varistor
Temps de montée :< 100 ms.
Nombre de bornes : 5 (+ + / - - -)
Modèle de boîtier : métal, résistant à la corrosion

Modèle: Alimentation, alimentation à découpage, 24 V.

Tension d'entrée nominale: 100-240 V/AC
120 - 340 V/DC

Type de produit: Alimentation à découpage

Tension d'entrée (min.): 85 V/AC
80 V/DC

Tension de sortie: 24 V/DC

Tension d'entrée: 85 - 277 V/AC, 80 - 410 V/DC

Tension d'entrée (max.): 410 V/DC
277 V/AC

Courant de sortie (max.): 20 A

Courant de sortie (max.) - arrondi: 20 A

: 480 W

Phases: 1

Tension de sortie (nom.): 24 V/DC

Connexion: borne à vis
connecteur mâle

Dim.: (L x l x H) 125 x 68 x 130 mm

Poids: 1520 g

Tension de sortie maximale: 28.8 V/DC

Tension de sortie minimale: 22.5 V/DC

Température de fonctionnement (max.): +70 °C

Température de fonctionnement (max.) (déclassement): +70 °C

Température de fonctionnement (min.) (Derating): -40 °C

Température de fonctionnement (min.): -40 °C

Référence fabricant: 2467000000

Contenu: 1 pc(s)

MTBF: 1000000 h

Largeur: 68 mm

Hauteur: 130 mm

Longueur: 125 mm

: IP20

Température max.: +70 °C

Température min.: -40 °C

Type: PRO TOP1 480W 24V 20A EX

Rendement: 93 %

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Puissance

Connexion

Tension d'entrée (max.)

Tension de sortie (nom.)

Tension de sortie

Tension d'entrée nominale

Courant de sortie (max.) - arrondi

Type de produit

Tension d'entrée (min.)

Weidmüller 2467000000 Alimentation à découpage 24 V/DC 20 A 480 W Contenu 1 pc(s)

Code produit :1951796

Ce produit

480 W

borne à visconnecteur mâle

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Alimentation à découpage

85 V/AC80 V/DC

Weidmüller 2466870000 Alimentation à découpage 24 V/DC 5 A 120 W Contenu 1 pc(s)

Code produit :1661558

120 W

Push-In avec élément de commande

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

Alimentation à découpage

85 V/AC48 V/DC

Weidmüller 2466880000 Alimentation à découpage 24 V/DC 10 A 240 W Contenu 1 pc(s)

Code produit :1661559

240 W

Push-In avec élément de commande

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Alimentation à découpage

85 V/AC80 V/DC

Weidmüller 2466890000 Alimentation à découpage 24 V/DC 20 A 480 W Contenu 1 pc(s)

Code produit :1661560

480 W

Push-In

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Alimentation à découpage

85 V/AC80 V/DC

Weidmüller 2466900000 Alimentation à découpage 24 V/DC 40 A 960 W Contenu 1 pc(s)

Code produit :1661561

960 W

Push-In

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

Alimentation à découpage

85 V/AC80 V/DC

Weidmüller 2466920000 Alimentation à découpage 48 V/DC 20 A 960 W Contenu 1 pc(s)

Code produit :1661562

960 W

Push-In

410 V/DC277 V/AC

48 V/DC

48 V/DC V/DC

100-240 V/AC120 - 340 V/DC

20 A

Alimentation à découpage

85 V/AC80 V/DC

Weidmüller 2467030000 Alimentation à découpage 48 V/DC 10 A 480 W Contenu 1 pc(s)

Code produit :1661563

480 W

Push-In

410 V/DC277 V/AC

48 V/DC

48 V/DC V/DC

100-240 V/AC120 - 340 V/DC

10 A

Alimentation à découpage

85 V/AC80 V/DC

Weidmüller 2466850000 Alimentation à découpage 24 V/DC 3 A 72 W Contenu 1 pc(s)

Code produit :1661581

72 W

Push-In avec élément de commande

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

3 A

Alimentation à découpage

85 V/AC80 V/DC

Weidmüller 2467040000 Alimentation à découpage 48 V/DC 10 A 480 W Contenu 1 pc(s)

Code produit :1949639

480 W

borne à visconnecteur mâle

410 V/DC277 V/AC

48 V/DC

48 V/DC V/DC

100-240 V/AC120 - 340 V/DC

10 A

Alimentation à découpage

85 V/AC80 V/DC

Weidmüller 2467080000 Alimentation à découpage 24 V/DC 10 A 240 W Contenu 1 pc(s)

Code produit :1949640

240 W

Push-In avec élément de commande

800 V/DC575 V/AC

24 V/DC

3 x 400 - 500 V/AC

10 A

Alimentation à découpage

320 V/AC450 V/DC

Documents et téléchargements

Fiche technique

Fiche technique 1951796 Weidmüller 2467000000 Alimentation à découpage 24 V/DC 20 A 480 W Contenu 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1951796 Weidmüller 2467000000 Alimentation à découpage 24 V/DC 20 A 480 W Contenu 1 pc(s)

Description

L'alimentation électrique continue fournit une tension continue pour diverses applications.
