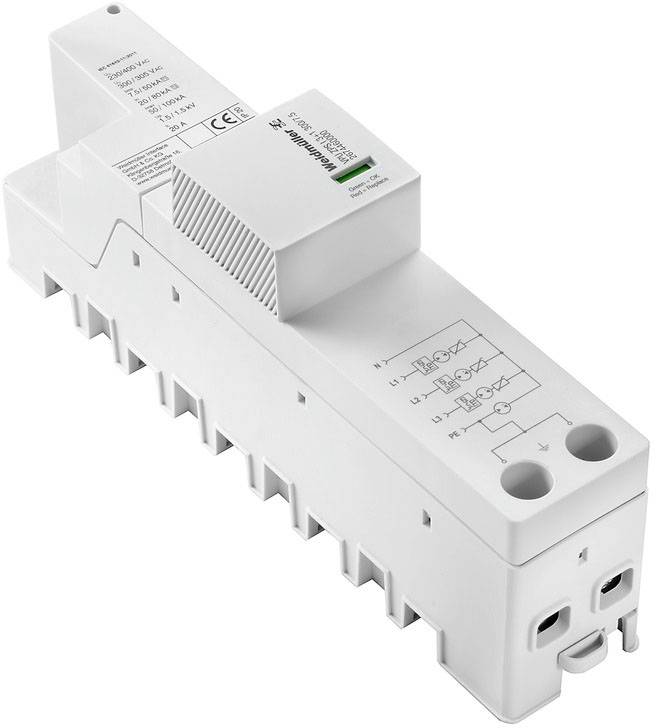

Weidmüller 2674460000 VPU ZPA I 3+1 300/7,5 Limiteur de surtension Protection anti-surtension pour: armoire de distribut
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (204,16 € / unité(s))
204,16 €
HT
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Poids net : 100 g
- Classe de inflammabilité UL 94 : V-0
- Hauteur d'utilisation : ≤ 4000 m
- Adapté pour : installation de précompteur (sans fuite de courant)
- Affichage optique : vert = OK, rouge = parasurtenseur défectueux, remplacement nécessaire
- Indice de protection : IP30, en combinaison avec le couvercle
- Segment : distribution d'énergie
- Tension continue maximale, UC (AC) : 300 V.
- Tension continue maximale, UC (N-PE) : 305 V.
- FORME DE RÉSEAU : TN-C-S, TN-S, TT
- Courant de fuite dans (8/20μs) N-PE : 80 kA
- Courant de fuite Imax (8/20μs) N-PE : 100 kA
- Courant de fuite dans (8/20μs) Ader-PE : 20 kA
- Courant de fuite Imax (8/20μs) Ader-PE : 50 kA
- Courant de choc lumineux Iimp (10/350 μs) (L-PE) : 7,5 kA
- Courant de choc flash, Iimp (10/350 μs) (N-PE) : 30 kA
- Protection : 315 GG beige 25 kA Iccr
- Résistance aux courts-circuits ISCCR : 25 kA
- Coordination énergétique (≤10 m) : type I, type II, type III
- Niveau de protection UP (type) : ≤ 1,5 kV
- Niveau de protection élevé en ENTRÉE (N-PE) : ≤ 1,5 kV
- Courant de fuite à un : 5 μA
- Surtension temporaire - TOV : 442 V.
- Classe d'exigence selon en 61643-11: T1, T2
- Classe d'exigence selon IEC 61643-11: Type I, type II
- Temps de réponse / temps de réponse : ≤ 100 ns
- Contact de signalisation : non
- Technique de raccordement de conducteur : connexion à vis
- Type de raccordement : bloqué
- Couple de serrage, max. : 4,5 Nm
- Plage de serrage, min. : 16 mm²
- Plage de serrage, max. : 35 mm²
- Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 16 mm²
- Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 25 mmm²
- Section de raccordement de conducteur, multibrins, min. : 16 mmm²
- Section de raccordement de conducteur, multibrins, max. : 35 mmm²
- Type de produit
Limiteur de surtension
- Protection anti-surtension pour
armoire de distribution
- Courant de fuite
50 kA
- Tension nominale
240 V/AC
- Temps de réaction
100 ns
- Modèle
Parasurtenseur, basse tension, sans courant de fuite, TN-C-S, TN-S, TT, UP(L/N-PE) ≤ 1,5 kV
- Température de fonctionnement
-40 °C à 70°C °C
IP30
- Référence fabricant
2674460000
- Couleur
gris
- Normes
IEC61643-11, EN61643-11
- Dim.
(l x H x P) 47 x 229 x 99 mm
- Largeur
47 mm
- Hauteur
229 mm
- Profondeur
99 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2241243 Weidmüller 2674460000 VPU ZPA I 3+1 300/7,5 Limiteur de surtension Protection anti-surtension pour: armoire de distribut
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2241243 Weidmüller 2674460000 VPU ZPA I 3+1 300/7,5 Limiteur de surtension Protection anti-surtension pour: armoire de distribut
Description
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
