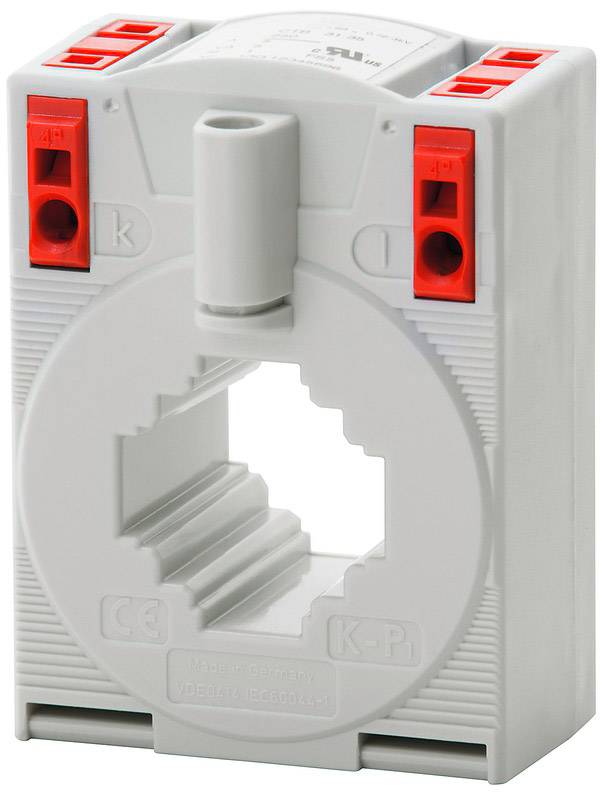

Photo non contractuelle
Weidmüller CMA-31-100-5A-2,5VA-1 1482030000 Transformateur de courant monophasé Courant primaire 100 A Courant secondair
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (21,66 € / unité(s))
21,66 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
- Courant d'entrée (courant) 100 A
- Courant de sortie 5 A
- Diam. de passage du conducteur 25.7 mm
Caractéristiques techniques
- Tension de fonctionnement Umax, max. : 1.2 kV
- Température de fonctionnement : -5 °C. .50 °C.
- Charge : 2,5 va
- Classe d'isolation : E
- Température de stockage : -25 °C. .70 °C.
- Fréquence nominale : 50 Hz
- Conducteur rond : 25,7 mm
- Rail : 20 x 20 mm, 25 x 12 mm, 30 x 10 mm
- Profondeur : 52 mm
- Type de produit
Transformateur de courant monophasé
- Courant primaire
100 A
- Courant secondaire
5 A
2.5 VA
- Diam. de passage du conducteur
25.7 mm
- Catégorie de précision
1
- Type
CMA-31-100-5A-2,5VA-1
- Dim.
(l x H) 60 mm x 80.9 mm
- Poids
240 g
- Courant de sortie
5 A
- Courant d'entrée
100 A
- Passage de conducteur (l)
30 mm
- Passage de conducteur (h x l)
10 x 30 mm
- Passage de conducteur (H)
10 mm
- Largeur
60 mm
- Hauteur
80.9 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 1949808 Weidmüller CMA-31-100-5A-2,5VA-1 1482030000 Transformateur de courant monophasé Courant primaire 100 A Courant secondair
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1949808 Weidmüller CMA-31-100-5A-2,5VA-1 1482030000 Transformateur de courant monophasé Courant primaire 100 A Courant secondair
Description
Convertisseur de mesure de courant pour une fiabilité élevée grâce à l'isolation galvanique et à la tension de tenue aux chocs élevée. Le passage de câble asymétrique rend plus facile le passage du câble d'alimentation et permet une mesure précise dans un espace extrêmement réduit. La méthode en temps réel permet de connaître la consommation réelle d'énergie de la charge connectée à mesurer. Cela garantit une détection fiable des surintensités ou sous-intensités du courant nominal.
