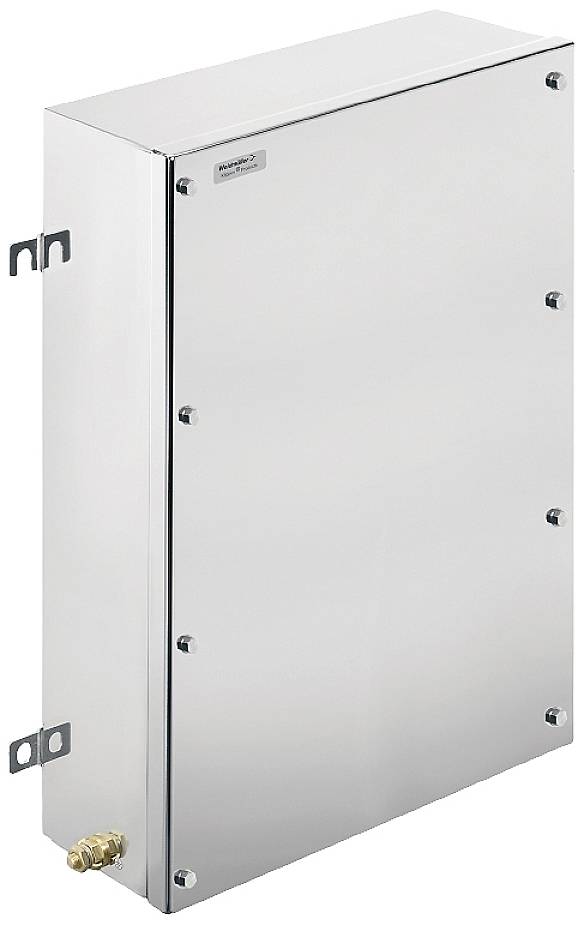

Weidmüller KTB FS 553520 S4E3 Boîtier mural 350 x 550 x 200 acier inoxydable argent 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Boîtier mural
Matériau
acier inoxydable
Indice de protection
IP66
IP67
Largeur
350 mm
Hauteur
550 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 515,83 €
3
2% = 36,98 €
1 478,85 €
5
3% = 51,69 €
1 464,14 €
10
4% = 61,54 €
1 454,29 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 515,83 € / unité(s))
1 515,83 €
HT
Caractéristiques techniques
- Dimensions de fixation largeur: 406 mm
- dimensions de fixation hauteur: 350 mm
- température de fonctionnement, max.: +135 °C
- température de fonctionnement, min.: -60 °C
- fixation du couvercle: Vis à tête hexagonale M6 SW10
- matériau d'étanchéité:
- Couple vis à tête en silicone: 2,5 Nm
- fixation du couvercle: 4,6 ou 9 goujons M6 filetage intérieur
- remarque: Rail support de montage /
- mise à la terre boîtier interne: Boulon de mise à la terre M6 soudé en acier inoxydable dans la partie inférieure du boîtier et le couvercle, goujon de mise à la terre M10 traversant dans la partie inférieure du boîtier
- plaques de bride : inférieure, gauche, droite
- fixation du boîtier : 4 pieds de montage soudés avec taille de trou de 11 mm (2 pieds de montage circulaires et 2 fentes)
- épaisseur du matériau : 1,5 mm
- épaisseur du matériau couvercle : 1,5 mm
- épaisseur du matériau bride : 3 mm
- normes : DIN en 62208 - boîtier vide standard, DIN en 15085-2, en 60079-0, en 60079-7, en 60079-31, IEC 60079-0, IEC 60079-7, IEC 60079-31
- surface : porte
- -clés électriques ouverture d'
- accès 1 : 10 mm largeur : 298 mm
- hauteur d'accès : 520 mm
- Type de produit
Boîtier mural
- Matériau
acier inoxydable
IP66
IP67
- Couleur
argent
- Largeur
350 mm
- Hauteur
550 mm
- Poids
15.46 g
- Contenu
1 pc(s)
- Type
KTB FS 553520 S4E3
- Dim.
(l x H x P) 350 x 550 x 200 mm
- Conforme à la norme RoHS
oui
- Référence fabricant
1196380000
- Profondeur
200 mm
Documents et téléchargements
Fiche technique
Fiche technique 1952078 Weidmüller KTB FS 553520 S4E3 Boîtier mural 350 x 550 x 200 acier inoxydable argent 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1952078 Weidmüller KTB FS 553520 S4E3 Boîtier mural 350 x 550 x 200 acier inoxydable argent 1 pc(s)
Description
Le boîtier est indiqué pour un usage dans des applications industrielles standards, dans les transports et dans des atmosphères potentiellement explosives, comme cela a été approuvé conformément aux dernières directives Ex. Les orifices de fixation se trouvent à l'extérieur de la zone d'étanchéité Arrimage direct au mur possible grâce aux orifices de fixation ou aux pieds de montage
