Weidmüller Relais à semi-conducteurs 2618690000 0.1 A Tension de contact (max.): 48 V/DC 10 pc(s)

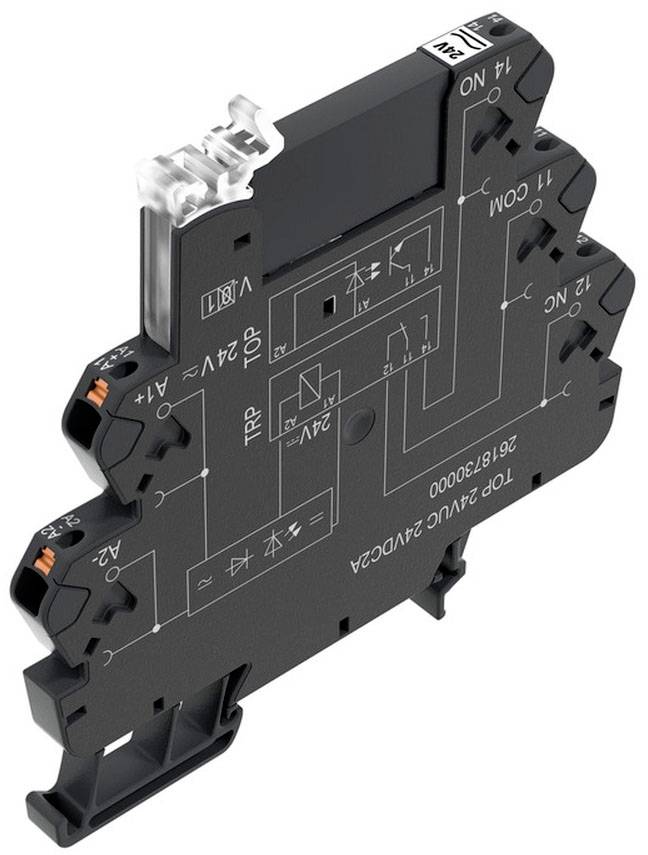

Module de relais électronique compact avec éléments de connexion et d'étiquetage, adapté pour l'installation dans des armoires électriques.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais à semi-conducteurs

Tension de commande (min.)

230 V/AC

230 V/DC

Tension de commande (max.)

230 V/AC

230 V/DC

Tension de contact (max.)

48 V/DC

Livraison avant le mer. 16 décembre 2026

Vente et expédition :

Conrad Electronic CGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (31,25 € / unité(s))

312,50 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Humidité : 5...95 % d'humidité relative. Tu = 40 °C. pas de condensation
température de stockage : -40 °C - +70 °C
tension on/Off : 159 V / 99 V/AC, 145 V / 128 V/DC
affichage d'état : LED vert
protection :
tension de bobine redresseur relais de rechange : 60 V/DC
temporisation à la mise sous tension :< 7 ms
retard à la mise hors tension :< 10 ms
en cas de tension avec charge max. : <
Courant de fuite 1 V :< 10 μA
min. Courant de commutation : 500 μA
résistant aux courts-circuits : non
protection circuit côté charge : diode roue libre
fréquence de commutation max. (Tension de commande AC) : 3 Hz
rail de support : TS 35
couleur : noir
classe de inflammabilité selon UL 94 : V-0
tension de mesure : 300 V
degré de pollution : 2
catégorie de surtension : III
tension de résistance : 6 kV (1.2/50 μs)
raccordement : 8 mm
plage de serrage,
plage
de serrage : max. : 14 mmm. Section
de raccordement de conducteur 2.5 mmm² AWG, min.: AWG 26
section de raccordement de conducteur AWG, max.: AWG 14
section de raccordement de conducteur, à un seul fil. Min.: 0.14 mm²
section de raccordement de conducteur, à un fil max.: 2.5 mmmm²
section de raccordement de conducteur, à un fil fin. Min.: 0.14 mm²
section de raccordement de conducteur, à fils fins: 2.5 mm² section
de raccordement de conducteur: Min. (AWG) : section
de raccordement de conducteur AWG 26, fil fin max. (AWG) : AWG 14
dimensions de lame : 0.4 x 2.0 mm
fréquence de commutation max. (Tension de commande DC) : 3 Hz

Type d'emballage: Piece

Type de produit: Relais à semi-conducteurs

Type: TOP 230VUC 48VDC0.1A

Connexion: Push-In avec élément de commande

Tension de commande (min.): 230 V/AC
230 V/DC

Tension de commande (max.): 230 V/AC
230 V/DC

Gamme de tension de commande: 230, 230 - 230, 230 V/AC, V/DC

Courant de commande (max.): 3.5 mA

Tension de contact (min.): 0 V/DC

Tension de contact (max.): 48 V/DC

Courant de charge (max.): 0.1 A

Puissance de coupure max.: 670 mW

Tension de sortie minimale: 3 V

Tension de sortie maximale: 48 V/DC

Courant de sortie (max.): 0.1 A

Type de contact: 1 NO (T)

Température min.: -20 °C

Température max.: +60 °C

: IP20

Largeur: 6.4 mm

Hauteur: 89.4 mm

Profondeur: 87.8 mm

Poids: 29 g

Courant continu (max.): 0.1 A

Contenu: 10 pc(s)

Tension nominale de commande: 230 V/AC
230 V/DC

UKCA: non pertinent

Variantes(Les prix s'entendent HT hors frais de port)

Connexion

Tension de commande (max.)

Courant de charge (max.)

Tension de commande (min.)

Tension de contact (max.)

Tension de sortie maximale

Weidmüller Relais à semi-conducteurs 2618690000 0.1 A Tension de contact (max.): 48 V/DC 10 pc(s)

Code produit :2245362

Ce produit

Push-In avec élément de commande

230 V/AC230 V/DC

0.1 A

230 V/AC230 V/DC

48 V/DC

Weidmüller Relais à semi-conducteurs 1132260000 Tension de contact (max.): 240 V/AC à commutation au zéro de tension 20 pc(s)

Code produit :2241960

enfichable

6 V/DC

2.5 V/DC

240 V/AC

Weidmüller Relais à semi-conducteurs 1990980000 5 A Tension de contact (max.): 33 V/DC 10 pc(s)

Code produit :2243302

ressort de traction

24 V/DC

5 A

24 V/DC

33 V/DC

Weidmüller Relais à semi-conducteurs 1990990000 5 A Tension de contact (max.): 33 V/DC 10 pc(s)

Code produit :2243303

ressort de traction

230 V/AC230 V/DC

5 A

24 V/AC24 V/DC

33 V/DC

Weidmüller Relais à semi-conducteurs 2614850000 Tension de contact (max.): 240 V/AC à commutation au zéro de tension 10 pc(s)

Code produit :2245280

Push-In avec élément de commande

5 V/AC5 V/DC

240 V/AC

Weidmüller Relais à semi-conducteurs 2614860000 Tension de contact (max.): 48 V/DC 10 pc(s)

Code produit :2245281

Push-In avec élément de commande

5 V/AC5 V/DC

48 V/DC

Weidmüller Relais à semi-conducteurs 2614880000 0.1 A Tension de contact (max.): 48 V/DC 10 pc(s)

Code produit :2245283

Push-In avec élément de commande

60 V/AC60 V/DC

0.1 A

60 V/AC60 V/DC

48 V/DC

Weidmüller Relais à semi-conducteurs 2618350000 1 A Tension de contact (max.): 240 V/AC à commutation au zéro de tension 10 pc(s)

Code produit :2245332

Push-In avec élément de commande

24 V/DC24 V/AC

1 A

24 V/DC24 V/AC

240 V/AC

Weidmüller Relais à semi-conducteurs 2618380000 1 A Tension de contact (max.): 240 V/AC à commutation au zéro de tension 10 pc(s)

Code produit :2245335

Push-In avec élément de commande

12 V/DC

1 A

12 V/DC

240 V/AC

250 V

Weidmüller Relais à semi-conducteurs 2618420000 Tension de contact (max.): 240 V/AC à commutation au zéro de tension 10 pc(s)

Code produit :2245338

Push-In avec élément de commande

24 V/DC

240 V/AC
