Name: Weidmüller TRS 24VDC 1CO 16A Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT
Brand: Weidmüller
SKU: 1949803
Availability: InStock

Un relais avec un boîtier en plastique amovible, montrant des connexions électriques et des symboles de circuit électrique sur sa surface.

Type de produit

Module relais

Type de contact

1 inverseur (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V/AC

250 V/DC

Courant de commutation (max.)

16 A

Fiche technique (PDF)

Livraison avant le jeu. 8 octobre

5 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (170,83 € / unité(s))

170,83 €

Plus que 5 Paquet(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Affichage d'état : LED verte
Temporisation à la mise sous tension : ≤ 7 ms.
Temporisation à la mise hors tension : ≤ 16 ms.
min. Puissance de commutation : 10 ma à 10 V, 100 ma à 5 V.
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : non
Indicateur de position de commutation mécanique : non
Catégorie de surtension III
Degré de pollution : 2
Résistance à la tension entrée - sortie : 1,2 kVrms / 5 s.
Longueur de dénudage raccord de mesure : 8 mm
Plage de serrage, connexion de mesure : 1,5 mmm²
Plage de serrage, min. : 0,14 mm²
Plage de serrage, max. : 2,5 mm²
Section de raccordement de conducteur AWG, min. : AWG 26
Section de raccordement de conducteur AWG, max. : AWG 14
Section de raccordement de conducteur, monofilaire, min. : 0,14 mm²
Section de raccordement de conducteur, à un seul fil, max. : 2,5 mm²
Section de raccordement de conducteur, à fils fins, min. : 0,14 mm²
Section de raccordement de conducteur, à fils fins, max. : 2,5 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min. : 0,25 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. 2,5 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,25 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 2,5 mm²
Dimensions de la lame : taille PH0

Type de produit: Module relais

Type: TRS 24VDC 1CO 16A

Connexion: borne à vis

Couleur: noir

Tension de fonctionnement (max.): 18 V/DC

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V/AC
250 V/DC

Courant de commutation (max.): 16 A

Puissance de coupure max.: 4000 VA
384 W

Durée de vie mécanique: 30 x 10⁶ circuits

Ligne de fuite et distance dans l'air (bobine/contacts): 5.5 mm

: IP20

Température max.: 60 °C

Température min.: -40 °C

Longueur: 87.8 mm

Largeur: 12.8 mm

Hauteur: 89.6 mm

Dim.: (L x l x H) 87.8 x 12.8 x 89.6 mm

Contenu: 10 pc(s)

Poids: 56 g

Conforme à la norme RoHS: oui

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 1949803 Weidmüller TRS 24VDC 1CO 16A Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1949803 Weidmüller TRS 24VDC 1CO 16A Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT

Description

Interface relais montée composée d'un relais et d'une base enfichables. Les circuits de charge et de contrôle sont isolés électriquement.

Description

Interface relais montée composée d'un relais et d'une base enfichables. Les circuits de charge et de contrôle sont isolés électriquement.

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Relais industriel TRU COMPONENTS TC-FY-41F-2 230V Tension nominale: 230 V/AC Courant de commutation (max.): 6 A 1 NF (R)

Conrad Electronic

9,99 €^*

Finder 22.23.8.230.4000 Relais industriel Tension nominale: 230 V/AC Courant de commutation (max.): 20 A 1 NO (T), 1 NF

Conrad Electronic

30,83 €^*

Finder 4C.02.8.230.0060 Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1

Conrad Electronic

15,83 €^*

Finder 22.22.8.230.4000 Relais industriel Tension nominale: 230 V/AC Courant de commutation (max.): 20 A 2 NO (T) 1 pc(s

Conrad Electronic

29,99 €^*

Finder 48.52.8.230.0060 Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1

Conrad Electronic

14,16 €^*

Eltako ER12-002-UC Relais de commutation Tension nominale: 230 V Courant de commutation (max.): 4 A 2 inverseurs (RT) 1

Conrad Electronic

46,66 €^*

Module relais Finder 38.51.7.024.0050 Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc

Conrad Electronic

15,83 €^*

Finder 7S.16.9.024.5420 Relais industriel Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 4 NO (T), 2 NF (R

Conrad Electronic

112,49 €^*

Interface relais Finder 48.52.9.024.0050 Tension nominale: 24 V/DC Courant de commutation (max.): 8 A 2 inverseurs (RT)

Conrad Electronic

9,99 €^*

Finder 48.52.8.230.0062 Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1

Conrad Electronic

14,16 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-3 12V Tension nominale: 12 V/DC, 12 V/AC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,49 €^*

Relais industriel Finder 22.23.9.024.4000 Tension nominale: 24 V/DC Courant de commutation (max.): 20 A 1 NO (T), 1 NF (

Conrad Electronic

30,83 €^*

Eltako FR12-230V Interrupteur de champs électromagnétiques Tension nominale: 230 V Courant de commutation (max.): 16 A 1

Conrad Electronic

51,66 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-3 24V Tension nominale: 24 V/AC, 24 V/DC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,49 €^*

-12%

Relais industriel TRU COMPONENTS TC-FY-41F-2 24V Tension nominale: 24 V/AC, 24 V/DC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,08 €

6,24 €^*

Finder 48.31.7.012.0050 Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 1 p

Conrad Electronic

12,49 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-2 12V Tension nominale: 12 V/DC, 12 V/AC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,08 €^*

Finder 38.51.0.048.0060 Module relais Tension nominale: 48 V/DC, 48 V/AC Courant de commutation (max.): 6 A 1 inverseur

Conrad Electronic

19,99 €^*

TE Connectivity RZ03-1A4-D012 Relais industriel Tension nominale: 12 V/DC 1 NO (T) Piece 1 pc(s)

Conrad Electronic

2,33 €^*

Finder 7S.36.9.024.5420 Relais Courant de commutation (max.): 6 A 2 NF (R), 4 NO (T) Piece 1 pc(s)

Conrad Electronic

87,49 €^*

Weidmüller RCL314024W Relais enfichable 24 V/DC 16 A 1 inverseur (RT) 20 pc(s) Piece

Conrad Electronic

95,83 €^*

Finder 48.61.7.024.4050 Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT) Tra

Conrad Electronic

14,16 €^*

Finder 39.40.8.230.9024 Interface relais 1 NO (T) Piece 1 pc(s)

Conrad Electronic

30,83 €^*

-11%

Interface relais TERMSERIES Weidmüller TRS 24VDC 1CO AU 1123000000 10 pc(s)

Conrad Electronic

149,99 €

133,33 €^*

Phoenix Contact Élément diode 10 pc(s) EMG 22-DIO 4M-1N5408 250 V/AC (max)

Conrad Electronic

320,83 €^*

Finder 48.61.7.024.4050 Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 p

Conrad Electronic

11,66 €^*

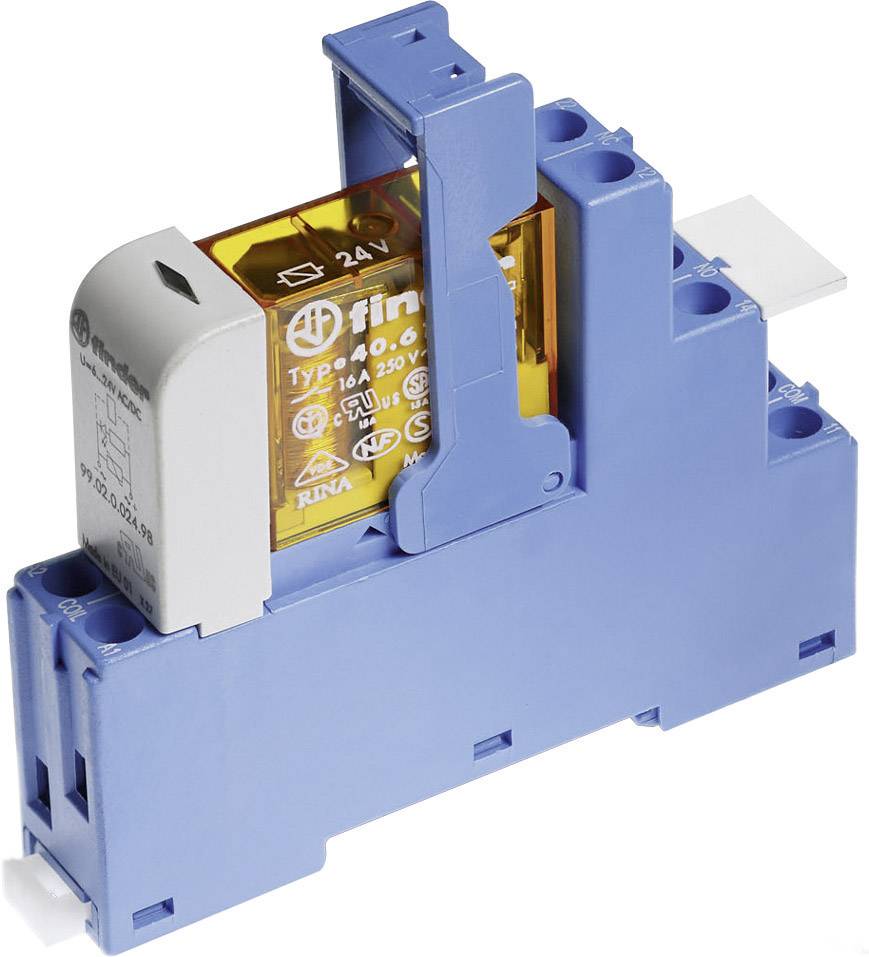

Finder 48.52.8.024.5060 Module relais Tension nominale: 24 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1 p
