Zettler Electronics AZ2150W-1AE-24DEFT Relais pour circuits imprimés 24 V/DC 30 A 1 NO (T) 1 pc(s)

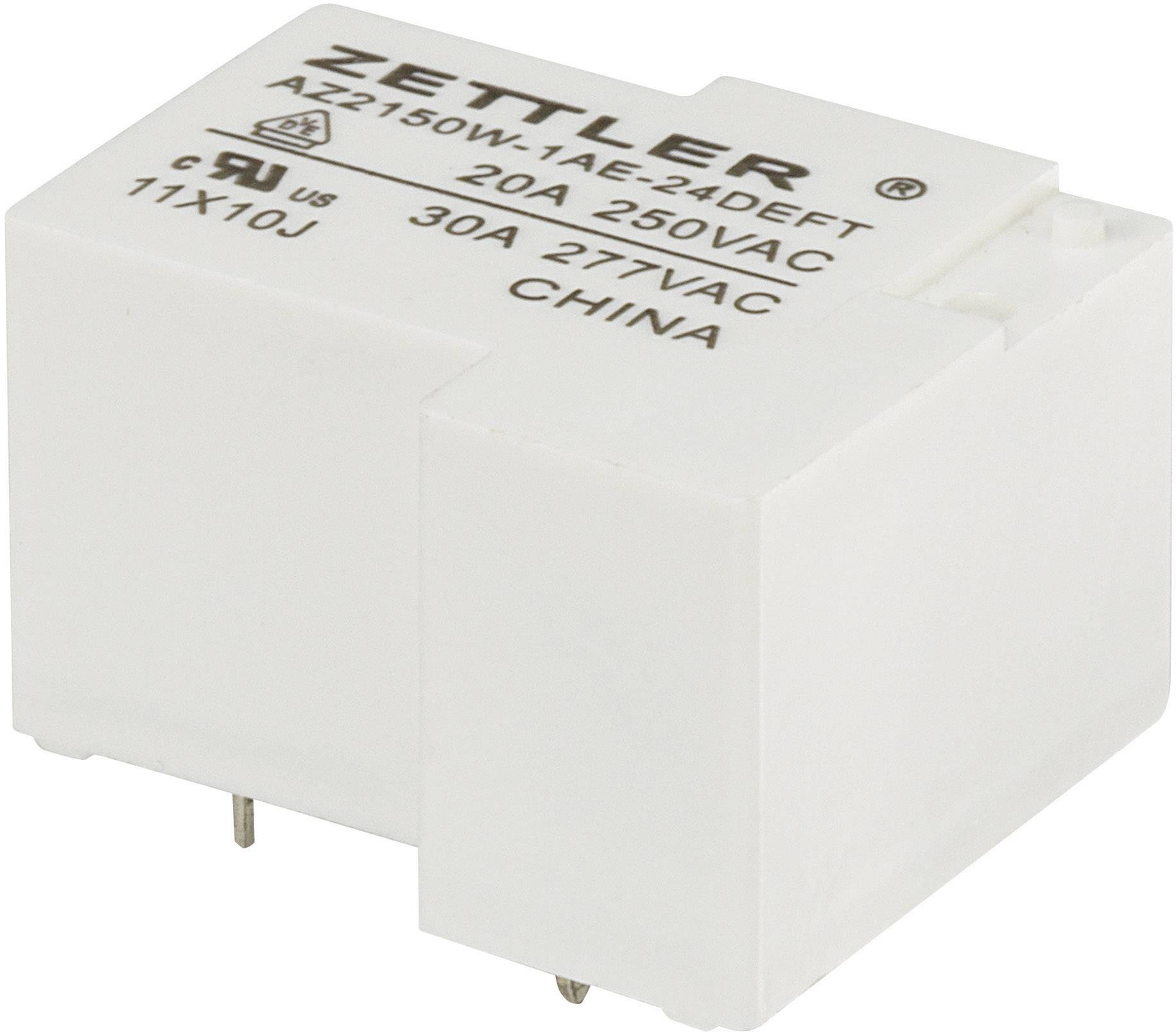

Un relais électrique blanc de la marque Zettler, modèle AZ2150, avec des spécifications de 20A 250VAC et 30A 277VAC.

Photo non contractuelle

Un schéma de circuit avec deux symboles différents : en haut, un interrupteur avec une flèche ; en bas, une bobine, représentée par trois boucles.

Dessin technique d'une pièce avec dimensions en pouces et millimètres : hauteur 1,268 (32,2), largeur 1,063 (27,0), dimensions plus petites détaillées.

Dessin technique d'un composant électrique de dimensions : Largeur 0,791 pouce (20,1 mm), distance du bord 0,130 pouce (3,3 mm).

Dessin technique d'un composant mécanique avec des dimensions en pouces et en millimètres. Les dimensions principales sont de 1,268 pouce et 1,063 pouce.

Dessin technique avec dimensions et positions des trous pour un composant. Comprend des valeurs de diamètre, de longueur et d'espacement en pouces et en millimètres.

1/6

Photo non contractuelle

Type de produit

Relais pour circuits imprimés

Tension nominale de la bobine

24 V/DC

Type de commande

monostable, 1 bobine

Type de contact

1 NO (T)

Tension de contact (max.)

240 V/DC

440 V/AC

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

442 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (4,16 € / unité(s))

4,16 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Nos services :

Caractéristiques techniques

Ecartement des contacts : 1,75 mm

Type de produit: Relais pour circuits imprimés

Type: AZ2150W-1AE-24DEFT

Tension nominale de la bobine: 24 V/DC

Tension de fonctionnement (min.): 18 V/DC

Tension de fonctionnement (max.): 38.8 V/DC

Type de commande: monostable, 1 bobine

Résistance (bobine): 520 Ω

Type de contact: 1 NO (T)

Matériau du contact: AgSnO

Tension de contact (max.): 240 V/DC
440 V/AC

Courant de commutation (max.): 30 A

Puissance de coupure max.: 900 W
8310 VA

Connexion: pin à souder

Tension d'isolation: 1500 V

Température min.: -40 °C

Température max.: +85 °C

Longueur: 32.2 mm

Largeur: 27 mm

Hauteur: 20.1 mm

Dim.: (L x l x H) 32.2 x 27 x 20.1 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 507756 Zettler Electronics AZ2150W-1AE-24DEFT Relais pour circuits imprimés 24 V/DC 30 A 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 507756 Zettler Electronics AZ2150W-1AE-24DEFT Relais pour circuits imprimés 24 V/DC 30 A 1 NO (T) 1 pc(s)

Certificat

Certificat 507756 Zettler Electronics AZ2150W-1AE-24DEFT Relais pour circuits imprimés 24 V/DC 30 A 1 NO (T) 1 pc(s)

Description

Conçu pour les amplificateurs de puissance, inverseurs solaires, les générateurs d'éolienne et pour toutes les applications nécessitant un maximum de puissance. Version scellée.

Avertissement

Homologations: UL, CUR et VDE.
